Замена платы RJ-11 в PowerBook G4 Aluminum 12" 1–1,5 ГГц

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов вправо.

Поднимите батарею и извлеките её из компьютера.

Снимите четыре винта с крестообразным шлицем с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека.

Выверните длинный чёрный винт с крестообразным шлицем рядом с картой памяти.

Снимите маленькую EMI-пластину под чёрным винтом.

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это пугающий шаг — сделайте глубокий вдох перед выполнением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх до щелчка. Затем перенесите палец на левую кромку клавиши и поднимите, чтобы снять клавишу.

Вы освобождаете две защёлки слева от клавиши из двух маленьких отверстий в пластиковой ножничной механике.

При установке клавиш обратно поместите клавишу прямо над её посадочным местом и нажмите вниз до щелчка.

Подденьте серые наклейки, закрывающие винты, ногтем или маленькой отвёрткой с плоским лезвием.

Выверните два коротких винта с крестообразным шлицем.

Поднимите клавиатуру за клавиши «esc» и «eject» и аккуратно поднимите вверх, пока клавиатура не станет вертикальной.

Возьмите ленту разъёма клавиатуры близко к разъёму и отсоедините её от логической платы.

Выверните три винта с крестообразным шлицем 2,5 мм внутри отсека для батареи.

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем с корпуса.

Внешние винты корпуса примерно 1/4 дюйма в длину.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите только нижний винт с каждой стороны шарнира.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем на внешней стенке отсека для батареи.

Примечание: при сборке эти два винта имеют длинные шейки.

Переверните компьютер и откройте его.

Удалите следующие 14 винтов:

Шесть винтов с крестообразным шлицем 2,5 мм по обеим сторонам области клавиатуры.

Пять винтов с крестообразным шлицем 4,5 мм на левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхней крышки (подойдёт набор Torx T6).

Один винт с крестообразным шлицем 15 мм в верхней средней части области клавиатуры.

Один шестигранный винт 16,5 мм в верхнем правом углу верхней крышки (также подойдёт Torx T6).

Этот шаг чрезвычайно сложен и может испортить компьютер. Легко выдернуть разъём с красным и чёрным проводами (питание) из материнской платы. Если это произойдёт, почти невозможно восстановить.

Отклейте две полоски фольгированной ленты с левой стороны области клавиатуры.

Разъёмы на концах кабелей очень плотно закреплены в гнёздах на логической плате. Прямое тянущее усилие за кабель приведёт либо к отсоединению кабеля от разъёма, либо к отрыву гнезда от платы.

Осторожно отсоедините кабели микрофона и питания от логической платы. Используя ногти или зубочистку, аккуратно подденьте разъёмы из гнёзд. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Начиная с одного из верхних углов рядом с экраном, обойдите рамку, отделяя верхнюю крышку от нижней.

С помощью отвёртки аккуратно освободите две серые пластиковые защёлки внутри отсека для батареи, чтобы снять правую часть верхней крышки.

Ещё две серые пластиковые защёлки удерживают левую часть верхней крышки. Их трудно освободить, так как они скрыты до разборки. Они расположены в тех же местах, что и две в отсеке батареи, но на противоположной стороне трекпада. Попробуйте вставить плоский инструмент в отверстия защёлок и сдвинуть защёлки внутрь (в сторону экрана), чтобы они разошлись и освободили левую часть верхней крышки.

Снимите верхнюю крышку с компьютера.

Отсоедините кабель модема от стороны модема, прилегающей к экрану, и выведите его из металлической рамки.

Выверните винт с крестообразным шлицем, фиксирующий кабель данных дисплея к металлической раме.

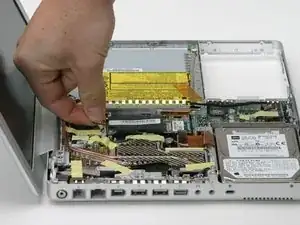

Используйте чёрную пластиковую тягловую петлю, чтобы отсоединить кабель данных дисплея от логической платы.

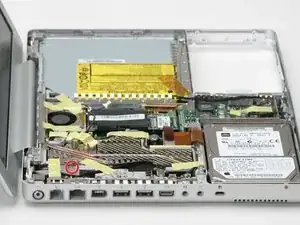

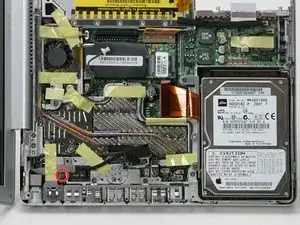

Выверните винт с крестообразным шлицем, фиксирующий плату RJ-11.

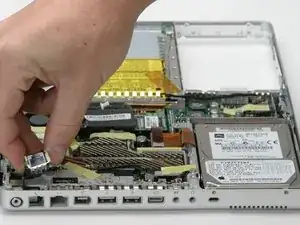

Поднимите левую сторону платы RJ-11 и извлеките её из компьютера.
