Замена левого шарнира сцепления PowerBook G4 Aluminum 12" 1–1.5 ГГц

Используйте монету, чтобы повернуть винт фиксации батареи на 90 градусов вправо.

Поднимите батарею и извлеките её из компьютера.

Удалите четыре винта с крестообразным шлицем на крышке модуля памяти.

Сдвиньте крышку памяти в сторону от отсека памяти.

Снимите длинный чёрный винт с крестообразным шлицем рядом с платой памяти.

Снимите маленькую экранирующую пластину (EMI) под чёрным винтом.

Опустите дверцу на правой стороне отсека для батареи.

Используя лопаточку или плоскую отвёртку, отсоедините антенну Airport от платы.

Возьмитесь за пластиковую защёлку и вытащите карту полностью.

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это пугающий момент — сделайте глубокий вдох перед продолжением. Поместите указательный палец под верхний левый угол клавиши и подтяните вверх, пока не услышите щелчок. Затем переместите палец к левому краю клавиши и подтяните вверх, чтобы снять клавишу.

Вы освобождаете две защёлки слева от клавиши из двух маленьких отверстий в пластиковом ножничном механизме.

При установке клавиш ставьте клавишу прямо над посадочным местом и нажимайте вниз, пока не услышите щелчок фиксации.

С помощью ногтя или небольшой плоской отвёртки оторвите серые наклейки, покрывающие каждый винт.

Удалите два коротких винта с крестообразным шлицем.

Поднимите клавиатуру за клавиши Esc и Eject и аккуратно поднимайте, пока клавиатура не станет вертикальной.

Возьмитесь за плёнку разъёма клавиатуры близко к соединителю и отсоедините её от логической платы.

Удалите три винта с крестообразным шлицем 2,5 мм из отсека для батареи.

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем с корпуса.

Внешние винты корпуса примерно 1/4 дюйма в длину.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите только нижний винт с каждой стороны шарнира.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем на внешней стенке отсека батареи.

Примечание: при сборке эти два винта имеют длинные шейки.

Переверните компьютер и откройте его.

Удалите следующие 14 винтов:

Шесть винтов с крестообразным шлицем 2,5 мм по обеим сторонам от области клавиатуры.

Пять винтов с крестообразным шлицем 4,5 мм на левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхней крышки (подойдёт отвертка T6 Torx).

Один винт с крестообразным шлицем 15 мм в верхней средней части области клавиатуры.

Один шестигранный винт 16,5 мм в верхнем правом углу верхней крышки (также можно использовать отвертку T6 Torx).

Этот шаг чрезвычайно сложен и может повредить ваш компьютер. Очень легко вытащить разъём с красным и чёрным проводами (питание) из материнской платы. Если это случится, почти невозможно восстановить.

Отогните две полоски фольгированной ленты на левой стороне области клавиатуры.

Разъёмы на концах кабелей очень плотно прикреплены к гнёздам на логической плате. Тянув за кабель напрямую, вы либо оторвёте кабель от разъёма, либо вырвёте гнездо из платы.

Осторожно отсоедините разъёмы микрофона и питания от логической платы. С помощью ногтей или стоматологического щупа аккуратно подденьте разъёмы и выведите их из гнёзд. Убедитесь, что вы тянете только за сам разъём, а не за гнездо.

Начиная с одного из верхних углов рядом с экраном, продвигайтесь по рамке, отделяя верхнюю крышку от нижней.

С помощью отвёртки аккуратно освободите два серых пластиковых зажима внутри отсека для батареи, чтобы снять правую часть верхней крышки.

Слева верхняя крышка удерживается ещё двумя серыми пластиковыми зажимами. Их сложно высвободить, так как они невидимы до разборки. Они находятся в тех же местах, что и два в отсеке для батареи, но с противоположной стороны трекпада. Попробуйте вставить плоский инструмент в отверстия зажимов и сдвинуть зажимы внутрь (в сторону экрана), чтобы они освободились и отпустили левую часть верхней крышки.

Поднимите верхнюю крышку и снимите её с компьютера.

Отогните жёлтую ленту, фиксирующую кабель инвертора рядом с вентилятором.

Удалите следующие восемь винтов:

Один крестообразный винт 4,5 мм рядом с модемом.

Три крестообразных винта 6 мм рядом с дисплеем.

Два больших крестообразных винта 7,5 мм с прикреплёнными пружинами.

Два крестообразных винта 13 мм: один на нижней левой стороне радиатора и один между вентилятором и оптическим приводом.

Отлейте кабель Bluetooth с правой стороны вентилятора.

Поднимите инверторный кабель одной рукой и осторожно пропустите его вокруг радиатора. Инверторный кабель всё ещё подключён к плате логики, поэтому не прикладывайте к кабелю чрезмерного напряжения.

Поддерживая радиатор обеими руками, осторожно извлеките его из компьютера. Следите, чтобы не согнуть медную тепловую трубку, соединяющую две секции радиатора.

Если вам нужно снова установить радиатор в ноутбук, у нас есть руководство по термопасте, которое облегчает замену термопасты.

Удалите один крестовый винт, закрепляющий плату датчика Холла на оптическом приводе.

Освободите кабель, соединяющий плату датчика Холла с платой DC-to-DC.

Используйте лопаточку или кончик пальца, чтобы отсоединить кабель датчика Холла от платы DC-to-DC.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель жесткого диска от платы логики.

Удалите два крестовых винта, закрепляющих кронштейн жесткого диска на металлической раме.

Поднимите жесткий диск и извлеките его из компьютера.

Используйте лопаточку или кончик пальца, чтобы отсоединить кабель индикатора сна от платы DC-to-DC.

Удалите следующие пять винтов/стоек с платы DC-to-DC:

Один крестообразный винт 3,5 мм в нижнем правом углу.

Два крестообразных винта 3 мм по обе стороны от контактов аккумулятора.

Один крестообразный винт 10 мм в верхнем правом углу.

Одна стойка длиной 14 мм с 4 мм резьбой в верхнем левом углу. Вы можете снять эту стойку либо с помощью 4 мм головки, либо игольчатых плоскогубцев.

Снимите серебристые контактные пластины экранирования (EMI), расположенные возле контактов аккумулятора.

Используйте лопаточку, чтобы поддеть край платы DC-to-DC, ближайший к дисплею, и извлеките плату из компьютера.

Удалите три крестовых винта, закрепляющих модем и экран модема на плате логики.

Отсоедините модем от платы логики, приподняв нижний край модема. Пока не извлекайте модем полностью — он всё ещё подключён к плате RJ-11.

Переверните модем и отсоедините кабель RJ-11.

Разъёмы на концах кабелей часто очень плотно сидят в гнёздах на плате логики. Тянущиe непосредственно за кабель может привести к отделению кабеля от разъёма или отрыву гнезда от платы логики.

Осторожно отсоедините шесть указанных разъёмов от платы логики. Чтобы отсоединить четыре белых разъёма, используйте ногти или зубочистку, чтобы аккуратно поддеть разъёмы и вынуть их из гнёзд. Убедитесь, что вы тянете только за сам разъём, а не за гнездо.

Поднимите кабель центрального динамика из нижнего левого угла вентилятора и разъедините две секции кабеля.

Освободите кабель микрофона из его канала в металлической раме.

Удалите следующие девять винтов:

Четыре крестообразных винта 3 мм вдоль левого края и возле вентилятора.

Один крестообразный винт 4 мм в нижнем левом углу.

Два крестообразных винта 6 мм рядом с левым шарниром.

Один крестообразный винт 9 мм в верхнем левом углу вентилятора.

Один крестообразный винт 12 мм прямо над местом, где находился жесткий диск.

Отлейте жёлтую ленту, фиксирующую кабель данных дисплея к металлической раме, и освободите кабель из его пазa в раме.

Удалите недавно обнаруженный крестовый винт рядом с платой RJ-11.

В некоторых компьютерах может быть два крестовых винта, фиксирующих плату RJ-11 на металлической раме.

Поднимите плату RJ-11 с левой стороны и удалите один скрытый под ней крестовый винт.

Вам может потребоваться снять металлический экран над платой RJ-11, прежде чем вы сможете её приподнять.

Поднимите и снимите серебристые элементы экранирования (EMI) над портами с левой стороны компьютера.

Оттяните оранжевый кабель оптического привода назад одной рукой, а другой поднимите переднюю часть металлической рамы над этим кабелем.

Выведите микрофонный кабель из его канала в правом верхнем углу рамы.

Металлическая рама теперь должна быть свободна и может быть удалена из компьютера. Будьте осторожны при снятии рамы, чтобы ни один из кабелей не зацепился за неё.

При сборке убедитесь, что через петлю металла в правом верхнем углу проходят два провода — серебристый провод под прямым углом и тонкий чёрный канал микрофона. Третий провод, идущий снизу рамы, проложен над вентилятором. Четвёртый провод из этого угла непосредственно прикреплён к раме.

Снимите два винта с крестообразным шлицем (Phillips) в нижнем правом углу логической платы.

При сборке обратите внимание на пластиковую деталь сразу справа от винтов. Убедитесь, что вы вернули её на место перед закручиванием винтов логической платы.

Не поднимайте логическую плату полностью, не отключив сначала разъём питания постоянного тока (DC-In) под платой.

Приподнимите логическую плату частично со стороны оптического привода.

Отключите разъём питания постоянного тока (DC-In) от нижней стороны логической платы.

Снимите два винта Phillips длиной 6 мм из верхнего правого угла компьютера.

Снимите освобождённую маленькую металлическую скобу.

Снимите два утопленных винта Phillips на правой стороне оптического привода.

Поднимите оптический привод за его передний левый угол и вытащите его из компьютера.

Если у вас в оптическом приводе застрял диск или другой предмет, у нас есть руководство по ремонту оптического привода.

Отключите многоцветный разъём, сдвинув его влево.

Отключите серебристый bluetooth-кабель, потянув его строго вверх.

Снимите один винт Phillips с правой стороны платы.

Выньте bluetooth-плату из компьютера.

Отклейте жёлтую ленту с правой стороны сабвуфера.

Снимите один винт Phillips с правой стороны сабвуфера под снятой лентой.

Снимите жёлтую ленту, крепящую оставшиеся кабели к стороне сабвуфера.

Сдвиньте сабвуфер от экрана и выньте его из компьютера.

Сабвуфер приклеен к корпусу, поэтому может потребоваться небольшая сила.

Выведите антенну Airport Extreme из слота для карты и нижнего корпуса, при необходимости снимая ленту.

Поместите ткань между экраном и нижним корпусом.

Закройте нижний корпус и переверните ноутбук.

Снимите два винта Phillips из нижнего корпуса.

Снимите два винта Phillips с каждой стороны шарнира дисплея.

Возьмите нижний корпус и нажмите вниз со стороны шарнира, одновременно поворачивая другой конец корпуса к себе, пока он не отщёлкнет, затем полностью снимите его (оставив дисплей).

Вы фактически отделили корпус компьютера от дисплея.

Снимите два винта Torx T6 в нижнем левом и нижнем правом углах дисплея, крепящие заднюю рамку к сборке дисплея.

Вставьте лопаточку между левой кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, с краем инструмента, направленным к ЖК-экрану.

Поверните инструмент от экрана, чтобы отщёлкнуть заднюю рамку с защёлок передней рамки.

Продвигайтесь вдоль левой кромки дисплея, пока задняя рамка равномерно не отделится от передней.

Вставьте лопаточку между правой кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, с краем инструмента, направленным к ЖК-экрану.

Поверните инструмент от экрана, чтобы отщёлкнуть заднюю рамку с защёлок передней рамки.

Продвигайтесь вдоль правой кромки дисплея, пока задняя рамка равномерно не отделится от передней.

Вставьте лопатку между верхним краем передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, при этом край инструмента должен быть направлен к ЖК-дисплею.

Поверните инструмент от ЖК-дисплея, чтобы отщёлкнуть заднюю рамку с фиксаторов на передней рамке дисплея.

Продвигайтесь вдоль верхнего края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте лопатку в зазор между передней рамкой и задней рамкой дисплея рядом с верхним левым углом.

Освободите защёлку, повернув лопатку от экрана.

Повторите эту операцию в верхнем правом углу дисплея.

Эти защёлки особенно трудно расклинить и для их снятия может потребоваться дополнительная сила.

Поднимите верхний край задней рамки дисплея слегка вверх.

Сдвиньте заднюю рамку дисплея от себя, чтобы освободить последние несколько защёлок.

Поверните заднюю рамку дисплея и положите её рядом с дисплеем.

Задняя рамка всё ещё соединена с дисплеем ленточными кабелями по нижнему краю.

Переверните устройство и снимите по два 4.5 мм винта Phillips с каждой стороны металлической скобы (всего четыре винта).

Протяните кабели инвертора дисплея, антенны и передачи данных дисплея через скобу и снимите металлическую скобу.

Переверните устройство.

Снимите 5.5 мм винт Phillips, соединяющий инвертор дисплея с передней рамкой дисплея.

Инвертор — это очень тонкая печатная плата, она очень хрупкая и легко трескается. Обращайтесь осторожно.

С помощью острого конца лопатки подденьте инвертор дисплея из крышки сцепления.

Снимите три 3.0 мм винта Phillips, соединяющие крышку сцепления с передней рамкой дисплея.

Опустите левый край крышки сцепления вниз.

Опустите правый край крышки сцепления вниз.

Снимите крышку сцепления с устройства.

Отключите кабель инвертора, потянув разъём от гнезда на плате инвертора.

Снимите две полоски ленты, закрывающие кабель передачи данных дисплея.

Потяните разъём кабеля передачи данных дисплея от его гнезда, чтобы отключить его от ЖК-панели.

Снимите два 3.0 мм винта Phillips, фиксирующие ЖК-панель к левой стороне передней рамки дисплея.

Снимите два 3.0 мм винта Phillips, фиксирующие ЖК-панель к правой стороне передней рамки дисплея.

Оттолкните ЖК-панель от передней рамки дисплея.

Извлеките ЖК-панель.

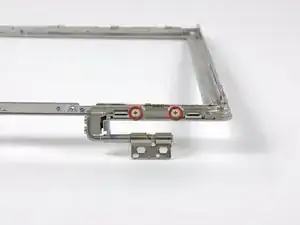

Снимите два 5.5 мм винта Phillips, фиксирующие левый шарнир сцепления к передней рамке дисплея.

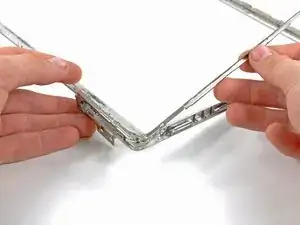

Поднимите секцию планки шарнира сцепления немного и снимите весь шарнир сцепления с передней рамки дисплея.
