Замена сабвуфера PowerBook G4 Aluminum 12" 1–1.5 ГГц

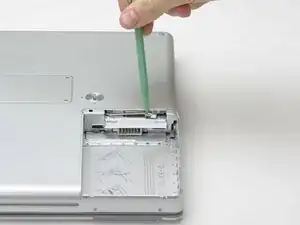

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов вправо.

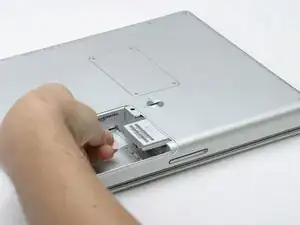

Выньте батарею из компьютера.

Снимите четыре винта Phillips с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Снимите длинный чёрный винт Phillips рядом с картой памяти.

Снимите маленькую контактную пластину экранирования (EMI) под чёрным винтом.

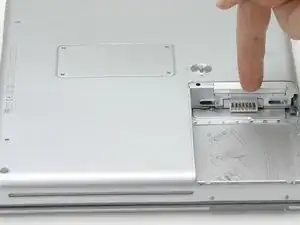

Опустите крышку на правой стороне отсека батареи.

Используя лопатку или плоскую отвёртку, отсоедините антенну AirPort от карты.

Схватите пластиковую язычок и полностью вытяните карту.

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это пугает — глубоко вдохните перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх, пока не услышите щелчок. Затем перенесите палец к левому краю клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете два язычка слева от клавиши из двух маленьких отверстий в пластиковой ножничной механике.

При установке клавиш на место разместите клавишу непосредственно над прорезью и нажмите вниз, пока не услышите щелчок, фиксирующий клавишу.

Используйте ноготь или маленькую плоскую отвёртку, чтобы отклеить серые наклейки, закрывающие каждый винт.

Снимите два коротких винта Phillips.

Поднимите клавиатуру за клавиши Esc и Eject и аккуратно поднимайте, пока клавиатура не станет вертикальной.

Возьмитесь за шлейф соединителя клавиатуры рядом с разъёмом и отсоедините его от логической платы.

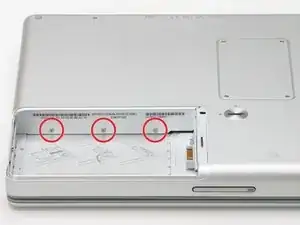

Снимите три винта Phillips 2,5 мм из отсека батареи.

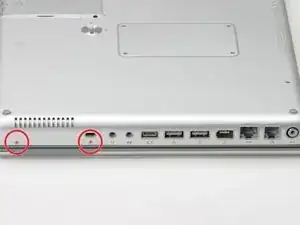

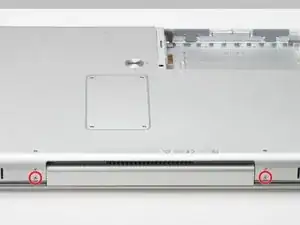

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта Phillips с корпуса.

Внешние винты корпуса примерно 1/4 дюйма в длину.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите только нижний винт с каждой стороны шарнира.

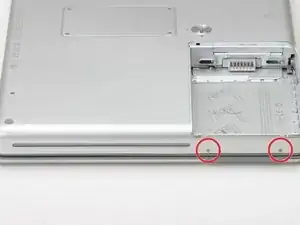

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта Phillips на внешней стенке отсека батареи.

Примечание: при сборке эти два винта имеют длинные шейки.

Переверните компьютер и откройте его.

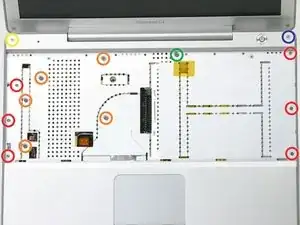

Снимите следующие 14 винтов:

Шесть винтов Phillips 2,5 мм по обеим сторонам области клавиатуры.

Пять винтов Phillips 4,5 мм на левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхней крышки (подойдёт отвертка T6 Torx).

Один винт Phillips 15 мм в верхней средней части области клавиатуры.

Один шестигранный винт 16,5 мм в верхнем правом углу верхней крышки (также подойдёт отвертка T6 Torx).

Этот шаг крайне сложен и может повредить ваш компьютер. Легко вытащить разъём с красным и чёрным проводами (питание) из материнской платы. Если это произойдёт, почти невозможно восстановить.

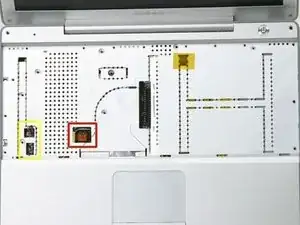

Отклейте две полоски фольгированной ленты слева от области клавиатуры.

Разъёмы на концах кабелей очень прочно прикреплены к гнёздам на логической плате. Тянув за сам кабель, вы либо отделите кабель от его разъёма, либо оторвёте гнездо от логической платы.

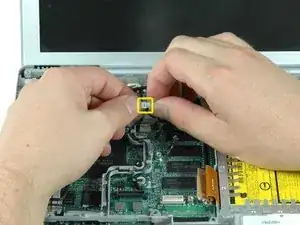

Осторожно отсоедините разъёмы микрофона и питания от логической платы. С помощью ногтей или стоматологического крючка аккуратно подденьте разъёмы в их гнёздах. Убедитесь, что вы тянете только за разъём, а не за гнездо.

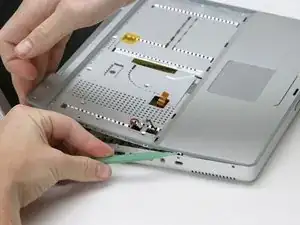

Начиная с одного из верхних углов возле экрана, обойдите рамку, отделяя верхнюю крышку от нижней.

Используя отвёртку, аккуратно отожмите два серых пластиковых защёлки внутри отсека батареи, чтобы снять правую часть верхней крышки.

Есть ещё две серые пластиковые защёлки, удерживающие левую часть верхней крышки. Их нелегко освободить, так как они скрыты от взгляда до разборки. Они находятся в том же положении, что и две в отсеке батареи, но на противоположной стороне трекпада. Попробуйте вставить плоский инструмент в отверстия защёлок и нажать защёлки внутрь (в сторону экрана), чтобы они вышли из зацепления и освободили левую часть верхней крышки.

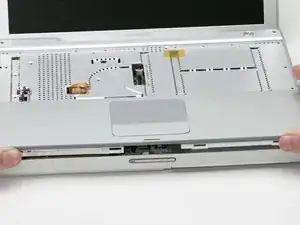

Снимите верхнюю крышку с компьютера.

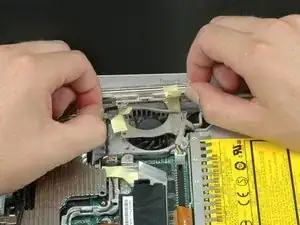

Отклейте жёлтую ленту, фиксирующую кабель инвертора рядом с вентилятором.

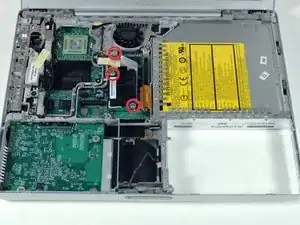

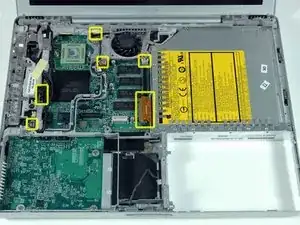

Удалите следующие восемь винтов:

Один крестообразный винт 4,5 мм рядом с модемом.

Три крестообразных винта 6 мм возле дисплея.

Два больших крестообразных винта 7,5 мм с присоединёнными пружинами.

Два крестообразных винта 13 мм: один на нижней левой стороне радиатора и один между вентилятором и оптическим приводом.

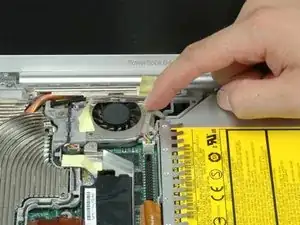

Поднимите кабель Bluetooth с правой стороны вентилятора.

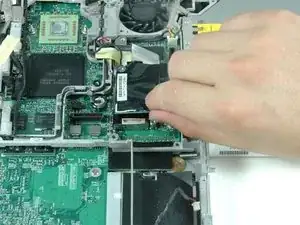

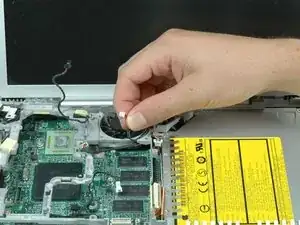

Поднимите инверторный кабель одной рукой и аккуратно проденьте его вокруг радиатора. Инверторный кабель всё ещё подключён к логической плате, поэтому осторожно — не натягивайте кабель сильнее, чем нужно.

Поддерживая радиатор обеими руками, аккуратно выньте его из компьютера. Будьте осторожны, чтобы не согнуть медную тепловую трубку, соединяющую две секции радиатора.

Если нужно вновь установить радиатор в ноутбук, у нас есть руководство по термопасте, которое облегчает замену термопасты.

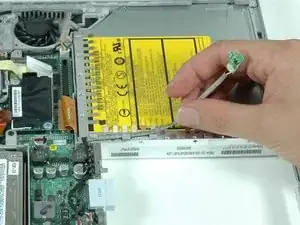

Снимите один крестообразный винт, который крепит плату датчика Холла к оптическому приводу.

Освободите кабель, соединяющий плату датчика Холла с платой DC‑to‑DC.

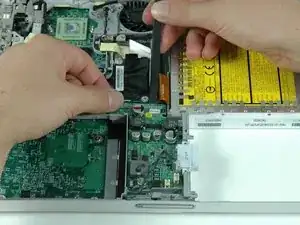

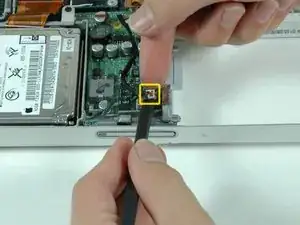

С помощью лопатки или кончика пальца отсоедините кабель датчика Холла от платы DC‑to‑DC.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель жёсткого диска от логической платы.

Снимите два крестообразных винта, крепящих кронштейн жёсткого диска к металлической раме.

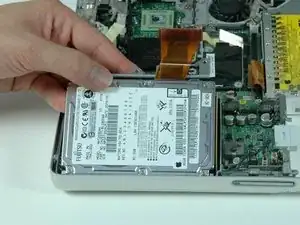

Поднимите жёсткий диск вверх и выньте его из компьютера.

С помощью лопатки или кончика пальца отсоедините кабель индикатора сна от платы DC‑to‑DC.

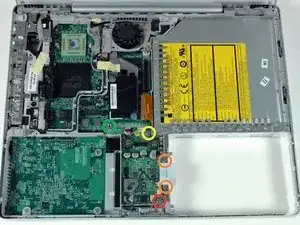

Удалите следующие пять винтов/штыревых стоек с платы DC‑to‑DC:

Один крестообразный винт 3,5 мм в правом нижнем углу.

Два крестообразных винта 3 мм по обе стороны контактов батареи.

Один крестообразный винт 10 мм в правом верхнем углу.

Одна стержневая стойка длиной 14 мм с резьбой 4 мм в левом верхнем углу. Эту стойку можно снять либо шестигранной головкой 4 мм, либо круглогубцами.

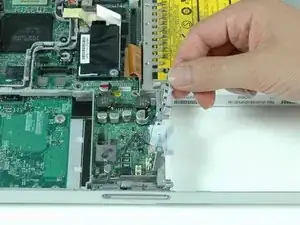

Снимите серебристые экранирующие «пальцы» EMI, расположенные рядом с контактами батареи.

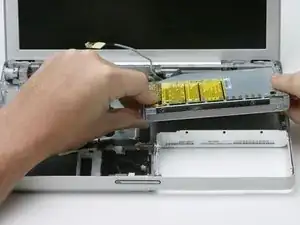

Используйте лопатку, чтобы поддеть край платы DC‑to‑DC, ближайший к дисплею, и извлеките плату из компьютера.

Снимите три крестообразных винта, которые закрепляют модем и экран модема на логической плате.

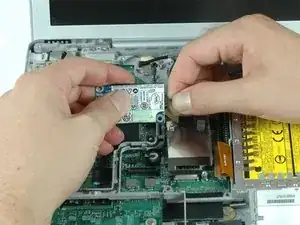

Отсоедините модем от логической платы, приподняв нижний край модема. Пока не снимайте модем полностью — он всё ещё подключён к плате RJ‑11.

Переверните модем и отсоедините кабель RJ‑11.

Разъёмы на концах кабелей часто очень плотно сидят в гнёздах на логической плате. Тянуть прямо за кабель приведёт либо к отделению кабеля от его разъёма, либо к вырыву гнезда с логической платы.

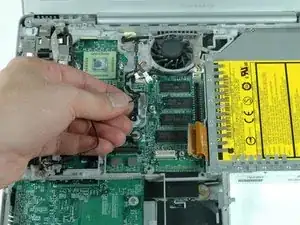

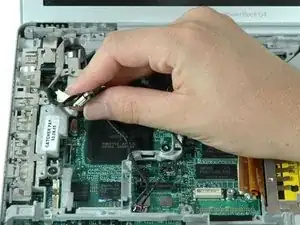

Осторожно отсоедините шесть указанных разъёмов от логической платы. Чтобы отсоединить четыре белых разъёма, используйте ногти или зубочистку, чтобы аккуратно поддеть разъёмы из гнёзд. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Поднимите кабель среднего динамика из нижнего левого угла вентилятора и разъедините две секции кабеля.

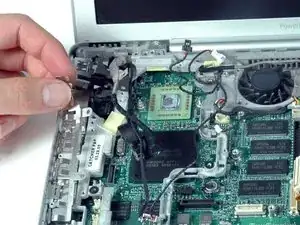

Освободите микрофонный кабель из его канала в металлической раме.

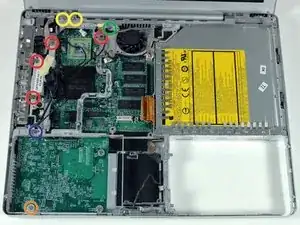

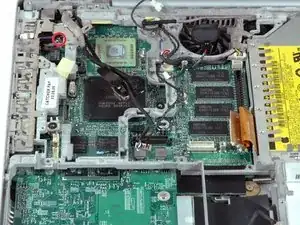

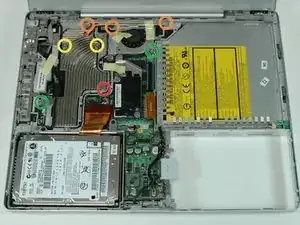

Удалите следующие девять винтов:

Четыре крестообразных винта 3 мм вдоль левого края и возле вентилятора.

Один крестообразный винт 4 мм в нижнем левом углу.

Два крестообразных винта 6 мм возле левого шарнира.

Один крестообразный винт 9 мм в верхнем левом углу вентилятора.

Один крестообразный винт 12 мм чуть выше места, где находился жёсткий диск.

Отклейте жёлтую ленту, фиксирующую кабель данных дисплея к металлической раме, и освободите кабель данных дисплея из его канала в раме.

Удалите только что обнаруженный крестообразный винт рядом с платой RJ‑11.

В некоторых компьютерах может быть два крестообразных винта, фиксирующих плату RJ‑11 к металлической раме.

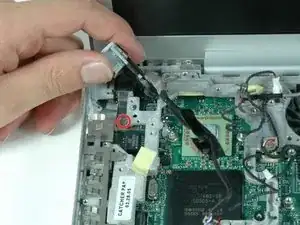

Приподнимите плату RJ‑11 с левой стороны и снимите единственный крестообразный винт, скрытый под ней.

Возможно, вам придётся снять металлический щит над платой RJ‑11, прежде чем вы сможете приподнять её.

Поднимите и снимите серебристые экранирующие контакты EMI, расположенные над портами слева на корпусе компьютера.

Оттяните оранжевый кабель оптического привода одной рукой, а другой рукой поднимите переднюю часть металлической рамы над кабелем оптического привода.

Выведите микрофонный кабель из его канала в правом верхнем углу рамы.

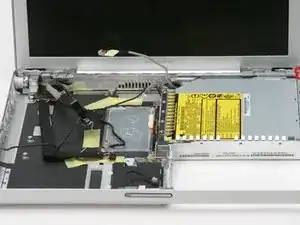

Металлическая рама теперь должна быть свободна и может быть снята с компьютера. Будьте осторожны при снятии рамы, чтобы ни один из кабелей не застрял на ней.

При сборке ноутбука убедитесь, что две проволоки проходят через петлю металла на рамке в правом верхнем углу — серебристая проволока под прямым углом и тонкий черный микрофонный канал. Третья проволока под рамой проходит над вентилятором. Четвёртая проволока в этом углу непосредственно прикреплена к рамке.

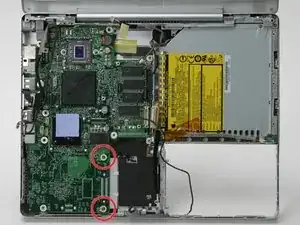

Снимите два винта с крестообразным шлицем с нижней правой части платы логики.

При повторной сборке обратите внимание на пластиковую деталь непосредственно справа от винтов. Убедитесь, что вы не забыли установить её перед закреплением платы логики винтами.

Не поднимайте плату логики полностью, не отключив сначала разъём питания DC-In, находящийся под платой логики.

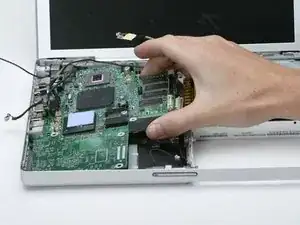

Приподнимите плату логики частично со стороны оптического привода.

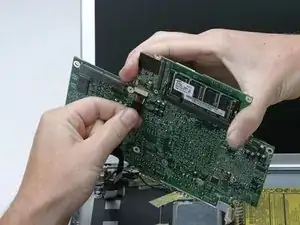

Отключите разъём питания DC-In от нижней стороны платы логики.

Снимите два винта с крестообразным шлицем длиной 6 мм в правом верхнем углу корпуса.

Снимите освободившуюся небольшую металлическую скобу.

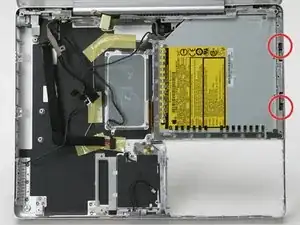

Снимите два утопленных винта с крестообразным шлицем на правой стороне оптического привода.

Поднимите оптический привод за его передний левый угол и вытащите его из компьютера.

Если у вас застрял CD или другой предмет в оптическом приводе, у нас есть руководство по ремонту оптического привода.

Отключите многоцветный разъём, сдвинув его влево.

Отключите серебристый Bluetooth-кабель, потянув его строго вверх.

Снимите один винт с крестообразным шлицем с правой стороны платы.

Поднимите плату Bluetooth и извлеките её из компьютера.

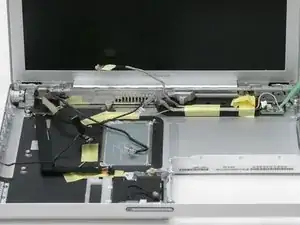

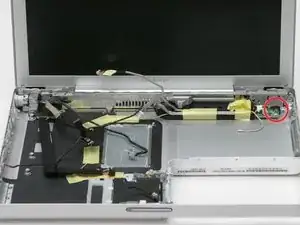

Отклейте жёлтую ленту с правой стороны сабвуфера.

Снимите один винт с крестообразным шлицем с правой стороны сабвуфера, под снятой лентой.

Снимите жёлтую ленту, фиксирующую остальные кабели на боковой стороне сабвуфера.

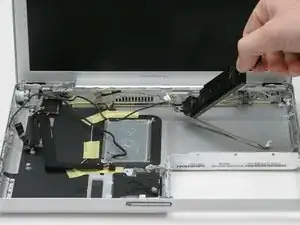

Сдвиньте сабвуфер в сторону экрана и извлеките его из компьютера.

Сабвуфер приклеен к корпусу, поэтому может потребоваться небольшая сила.
