Замена клавиатуры PowerBook G4 Aluminum 12" 1–1,5 ГГц
Это руководство показывает скрытые винты, которые необходимо удалить при замене клавиатуры.
Шаг 1
Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов вправо.
Выньте батарею из компьютера.
Шаг 2

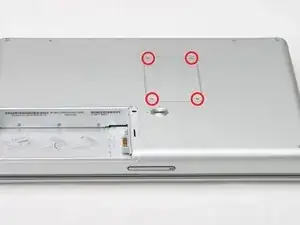

Удалите четыре винта с крестообразным шлицем на крышке отсека памяти.
Сдвиньте крышку отсека памяти в сторону от отсека.
Шаг 3

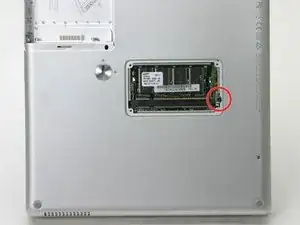

Удалите длинный чёрный винт с крестообразным шлицем рядом с картой памяти.
Снимите маленькую электромагнитную (EMI) пластину под чёрным винтом.
Шаг 4

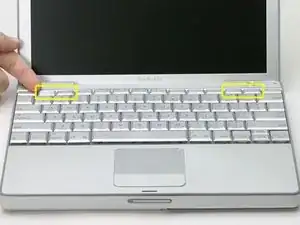

На клавиатуре снимите клавиши F1, F2, F11 и F12.
Это может показаться пугающим — сделайте глубокий вдох перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх до щелчка. Затем перенесите палец на левый край клавиши и поднимите вверх, чтобы снять клавишу.
Вы освобождаете две защёлки слева клавиши из двух маленьких отверстий в пластиковой ножничной механике.
При установке клавиш на место поместите клавишу непосредственно над гнездом и нажмите вниз до щелчка, фиксирующего клавишу.
Шаг 5

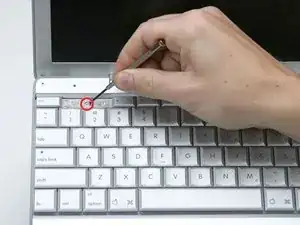

Используйте ноготь или маленькую отвёртку с плоским лезвием, чтобы оторвать серые наклейки, закрывающие каждый винт.
Шаг 6

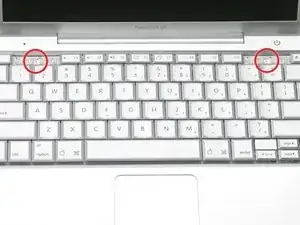

Удалите два коротких винта с крестообразным шлицем.
Шаг 7

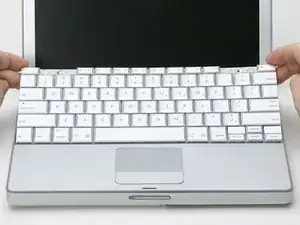

Поднимите клавиатуру за клавиши Escape и Eject и аккуратно поднимайте вверх, пока клавиатура не станет вертикальной.
Шаг 8
Схватите шлейф соединителя клавиатуры у разъёма и отсоедините его от логической платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
