Замена микрофона в MacBook Unibody модели A1278
Замена микрофона в ноутбуке требует демонтажа логической платы.
Шаг 1

Закрыв корпус, положите Unibody верхней крышкой вниз на ровную поверхность.
Нажмите на ребристую сторону защёлки крышки отсека достаточной силы, чтобы схватить свободный край. Поднимите защёлку до вертикального положения.
Шаг 2

Крышка отсека теперь должна быть приподнята настолько, чтобы можно было поднять её и вынуть из корпуса Unibody.
Шаг 3

Убедитесь, что защёлка крышки отсека находится в вертикальном положении перед продолжением.
Возьмите за белую пластиковую язычок и поднимите аккумулятор, вынув его из корпуса Unibody.
Шаг 4

Удалите следующие восемь винтов, крепящих нижнюю крышку к шасси:
Один 3 мм винт с крестообразной шлицем.
Три 13,5 мм винта с крестообразным шлицем.
Четыре 3,5 мм винта с крестообразным шлицем.
Шаг 5

Используя обе руки, поднимите и снимите нижнюю крышку с верхней части корпуса.
Шаг 6

Снимите четыре 10,3 мм винта с крестообразным шлицем, фиксирующие среднюю панель к верхней части корпуса.
Шаг 7

Поднимите среднюю панель и выньте её из верхней части корпуса.
Шаг 8


Используйте лопатку, чтобы отжать разъём вентилятора вертикально вверх от логической платы.
Полезно поворачивать лопатку вдоль оси под проводами кабеля вентилятора, чтобы освободить разъём.
Разъём сокета вентилятора и соединитель вентилятора показаны на втором и третьем изображениях. Будьте осторожны, чтобы не отломать пластиковый сокет вентилятора от логической платы при подъёме соединителя вентилятора вертикально вверх и вытягивании его из сокета. Расположение элементов на логической плате, показанное на втором изображении, может немного отличаться от Вашего устройства, но сокет вентилятора одинаков.
Шаг 9

Удалите следующие три винта, фиксирующие вентилятор к верхней части корпуса:
Два 5 мм винта с крестообразным шлицем.
Один 7 мм винт с крестообразным шлицем.
Самый длинный из трёх винтов устанавливается в верхний левый угол вентилятора.
Шаг 10

Поднимите вентилятор и выньте его из верхней части корпуса.
Шаг 11

На следующих шагах Вы отсоедините выделенные кабели, которые соединяют логическую плату с верхней частью корпуса.
Каждый разъём отличается, поэтому последующие шаги покажут, как отсоединить каждый из них подробно.
Шаг 12

Снимите один винт с крестообразным шлицем, фиксирующий крышку кабеля аккумулятора к верхней части корпуса.
Снимите крышку кабеля аккумулятора с верхней части корпуса.
Шаг 13

Используйте лопатку, чтобы отжать разъём индикатора уровня аккумулятора вертикально вверх от логической платы.
Шаг 14

Отсоедините разъём кабеля аккумулятора, потянув его прямо от логической платы.
Если не удаётся захватить кабель пальцами, для снятия могут пригодиться лопатка и пинцет.
Шаг 15


Используя наконечник лопатки, отогните фиксирующую планку ленты клавиатуры вверх.
Вытащите ленту клавиатуры прямо из её разъёма.
Если меньший разъём на правой стороне ленты клавиатуры занят другим маленьким чёрным ленточным кабелем, снимите его аналогичным способом.
Шаг 16

Используйте плоский конец лопатки, чтобы отжать разъём трекпада вертикально вверх от логической платы.
Шаг 17

Используйте наконечник лопатки, чтобы отогнуть фиксирующий рычаг и освободить ленточный кабель ИК-датчика из его разъёма.
Используйте наконечник лопатки, чтобы вытащить ленточный кабель ИК-датчика прямо от логической платы.
Шаг 18

Используйте плоский конец лопатки, чтобы отжать разъём кабеля жёсткого диска вертикально вверх от логической платы.
Шаг 19

Используйте плоский конец лопатки, чтобы отжать разъём кабеля оптического привода вертикально вверх от логической платы.
Шаг 20

Отсоедините кабель передачи данных дисплея, потянув его штекер прямо от гнезда.
Шаг 21

Используйте плоский конец лопатки, чтобы отжать разъём кабеля сабвуфера вертикально вверх от логической платы.
Шаг 22

Возьмите пластиковый вытягивающий язычок, прикреплённый к защёлке кабеля передачи данных дисплея, и поверните его к стороне DC-in компьютера.
Потяните разъём кабеля передачи данных дисплея прямо от гнезда.
Шаг 23

Удалите следующие два винта, фиксирующие кронштейн кабеля данных дисплея к верхнему корпусу:
Один винт Phillips 7 мм.
Один винт Phillips 5 мм.
Снимите два винта Phillips 7 мм с платы DC-in.
Поднимите кронштейн кабеля данных дисплея и извлеките его из верхнего корпуса.
Шаг 24

Если присутствует, снимите два винта Phillips 4 мм, фиксирующие зажим нижнего корпуса к верхнему корпусу.
Поднимите зажим нижнего корпуса и извлеките его из верхнего корпуса.
Шаг 25

Снимите два винта Phillips 5 мм, фиксирующие кронштейн гибкого кабеля клавиатуры к верхнему корпусу.
Поднимите кронштейн гибкого кабеля клавиатуры и извлеките его из верхнего корпуса.
Шаг 26

Используйте наконечник лопатки, чтобы освободить микрофон от верхнего корпуса.
Шаг 27

Снимите следующие пять винтов, фиксирующих плату логики к верхнему корпусу:
Четыре винта Phillips 3 мм.
Один винт Phillips 3,5 мм.
Поднимите плату логики за её левый край и вытащите её из верхнего корпуса.
Шаг 28

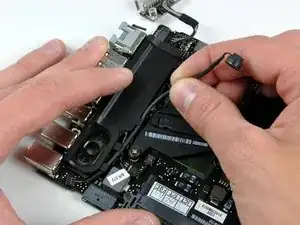

Выведите кабель микрофона из канала в левом динамике.
Шаг 29

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём кабеля микрофона от платы логики.
Завершение
Для сборки устройства выполните эти действия в обратном порядке.
