Замена левого динамика MacBook Unibody модель A1278

С корпусом закрытым, положите Unibody верхней стороной вниз на ровную поверхность.

Нажмите на ребристую сторону защёлки крышки отсека достаточно, чтобы захватить свободный конец. Поднимите защёлку до вертикального положения.

Крышка отсека теперь должна быть приподнята настолько, чтобы её можно было поднять и вынуть из Unibody.

Убедитесь, что защёлка крышки отсека находится в вертикальном положении перед продолжением.

Возьмите белую пластиковую ручку и потяните аккумулятор вверх и выньте его из Unibody.

Снимите следующие восемь винтов, фиксирующих нижнюю крышку к шасси:

Один винт Филлипс 3 мм.

Три винта Филлипс 13,5 мм.

Четыре винта Филлипс 3,5 мм.

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.

Снимите четыре винта Филлипс 10,3 мм, фиксирующие среднюю панель к верхней части корпуса.

Выньте среднюю панель из верхней части корпуса.

Используйте лопатку, чтобы поддеть разъём вентилятора и поднять его непосредственно вверх с платы логики.

Полезно повернуть лопатку по оси под проводами кабеля вентилятора, чтобы освободить коннектор.

Гнездо вентилятора и разъём вентилятора показаны на втором и третьем снимках. Будьте осторожны, чтобы не оторвать пластиковое гнездо вентилятора от платы логики, когда вы поднимаете разъём прямо вверх и вынимаете его из гнезда. Расположение элементов на плате логики, показанное на втором снимке, может немного отличаться от вашего устройства, но гнездо вентилятора одинаково.

Снимите следующие три винта, фиксирующие вентилятор к верхней части корпуса:

Два винта Филлипс 5 мм.

Один винт Филлипс 7 мм.

Самый длинный из трёх винтов относится к верхнему левому углу вентилятора.

Поднимите вентилятор и выньте его из верхней части корпуса.

В следующих шагах вы отключите выделенные кабели, которые соединяют плату логики с верхней частью корпуса.

Каждый разъём различается, поэтому последующие шаги покажут, как отсоединить каждый из них подробно.

Снимите один винт Филлипс, фиксирующий крышку кабеля батареи к верхней части корпуса.

Удалите крышку кабеля батареи с верхней части корпуса.

Используйте лопатку, чтобы поддеть разъём кабеля индикатора заряда батареи и поднять его прямо вверх с платы логики.

Отключите разъём кабеля батареи, потянув его прямо от платы логики.

Если вы не можете захватить кабель пальцами, для снятия могут помочь лопатка и пинцет.

Используя кончик лопатки, поднимите фиксатор ленточного кабеля клавиатуры.

Выньте ленточный кабель клавиатуры прямо из его разъёма.

Если меньший разъём в правой части ленточного кабеля клавиатуры занят другим маленьким чёрным ленточным кабелем, снимите его аналогичным способом.

Используйте плоскую часть лопатки, чтобы поддеть разъём трекпада и поднять его прямо вверх с платы логики.

Используйте кончик лопатки, чтобы поднять фиксирующий рычажок и освободить ленточный кабель ИК-датчика из его разъёма.

Используйте кончик лопатки, чтобы потянуть ленточный кабель ИК-датчика прямо от платы логики.

Используйте плоскую часть лопатки, чтобы поддеть разъём кабеля жёсткого диска и поднять его прямо вверх с платы логики.

Используйте плоскую часть лопатки, чтобы поддеть разъём кабеля оптического привода и поднять его прямо вверх с платы логики.

Отключите кабель передачи данных дисплея, потянув штекер прямо от его гнезда.

Используйте плоскую часть лопатки, чтобы поддеть разъём кабеля сабвуфера и поднять его прямо вверх с платы логики.

Возьмите пластиковую тянущую вкладку, закреплённую на замке кабеля передачи данных дисплея, и поверните её в сторону разъёма питания (DC‑in) компьютера.

Потяните разъём кабеля передачи данных дисплея прямо от его гнезда.

Удалите следующие два винта, закрепляющие кронштейн кабеля передачи данных дисплея в верхнем корпусе:

Один винт Phillips 7 мм.

Один винт Phillips 5 мм.

Снимите два винта Phillips 7 мм с платы DC-in.

Выведите кронштейн кабеля передачи данных дисплея из верхнего корпуса.

Если присутствуют, удалите два винта Phillips 4 мм, закрепляющие защёлку нижнего корпуса на верхнем корпусе.

Выведите защёлку нижнего корпуса из верхнего корпуса.

Снимите два винта Phillips 5 мм, закрепляющие кронштейн гибкого кабеля клавиатуры в верхнем корпусе.

Выведите кронштейн гибкого кабеля клавиатуры из верхнего корпуса.

Используйте наконечник лопатки, чтобы освободить микрофон от верхнего корпуса.

Удалите следующие пять винтов, фиксирующих плату логики в верхнем корпусе:

Четыре винта Phillips 3 мм.

Один винт Phillips 3,5 мм.

Поднимите плату логики за её левый край и извлеките её из верхнего корпуса.

Выведите кабель микрофона из канала в левом динамике.

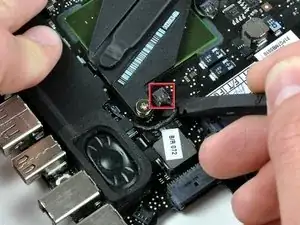

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля микрофона и отжать его от платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и отжать его от платы логики.

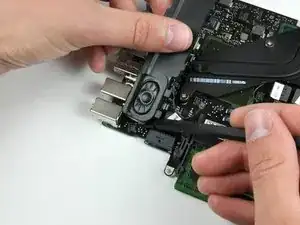

Используйте плоский конец лопатки, чтобы отделить сборку левого динамика от клея, фиксирующего её к плате логики.
