Замена сабвуфера и правого динамика в MacBook Unibody модели A1278

Закрыв корпус, поместите Unibody верхней стороной вниз на ровную поверхность.

Нажмите на ребристую сторону фиксатора крышки отсека достаточно, чтобы захватить свободный конец. Поднимите фиксатор до вертикального положения.

Крышка отсека должна приподняться настолько, чтобы её можно было вывести вверх и вынуть из Unibody.

Перед продолжением убедитесь, что фиксатор крышки отсека находится в вертикальном положении.

Возьмите белую пластиковую язычок и потяните аккумулятор вверх и наружу из Unibody.

Удалите следующие восемь винтов, фиксирующих нижнюю крышку к шасси:

Один винт Phillips 3 мм.

Три винта Phillips 13,5 мм.

Четыре винта Phillips 3,5 мм.

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.

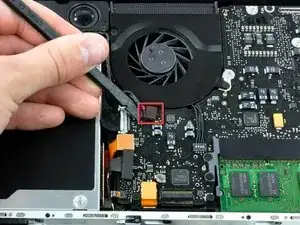

Используя плоский конец лопатки, осторожно оторвите разъём сабвуфера перпендикулярно вверх от платы логики.

В некоторых моделях разъём сабвуфера припаян к плате логики и при отрыве может сломаться. Если требуется заменить динамик/сабвуфер, отогните поролоновую прокладку на разъёме и отсоедините красный и чёрный провода. Для повторного подключения вставьте провода от нового динамика.

Если вы извлекаете только оптический привод и не заменяете динамик/сабвуфер, этот разъём можно не отключать.

Отключите кабель камеры, потянув штекер прямо от его гнезда.

Используйте лопатку, чтобы отжать разъём оптического привода перпендикулярно вверх от платы логики.

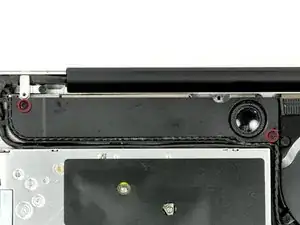

Удалите два винта Phillips, фиксирующие сабвуфер к верхней части корпуса.

Более длинный из двух винтов расположен справа.

Сабвуфер всё ещё соединён с правым динамиком, поэтому пока не снимайте его полностью.

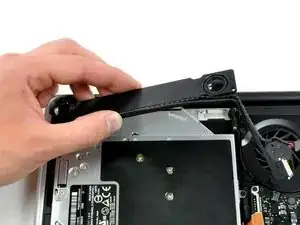

Поднимите сабвуфер с оптического привода и временно отложите его над компьютером.

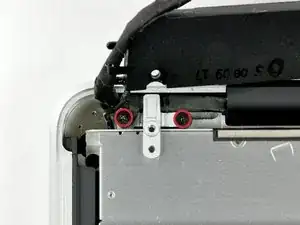

Удалите два винта Phillips, фиксирующие скобу кабеля камеры к верхней части корпуса.

Левый винт может оставаться закреплённым в кабеле камеры.

Удалите три винта Phillips 2,5 мм, фиксирующие оптический привод к верхней части корпуса.

Поднимите оптический привод за правую кромку и вытяните его из компьютера.

При снятии оптического привода кабель жёсткого диска может отключиться от платы логики. Убедитесь, что он подключён при сборке.

Отогните небольшой кусочек чёрной ленты, закрывающей кабель правого динамика.

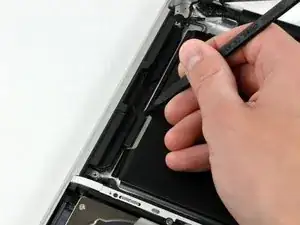

Используйте кончик лопатки, чтобы поддеть правый динамик и оторвать его от клея, фиксирующего его к верхней части корпуса.

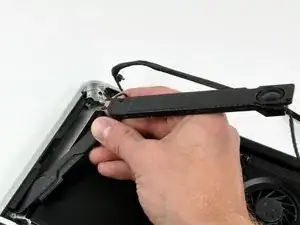

Выньте сборку сабвуфера и правого динамика из верхней части корпуса.
