Замена платы логики MacBook Unibody модели A1278

Закрыв корпус, разместите Unibody верхней частью вниз на ровной поверхности.

Нажмите на ребристую сторону защёлки крышки доступа настолько, чтобы схватить свободный конец. Поднимите защёлку до вертикального положения.

Крышка доступа теперь должна быть приподнята настолько, чтобы её можно было вынуть из корпуса Unibody.

Перед продолжением убедитесь, что защёлка крышки доступа находится в вертикальном положении.

Возьмитесь за белую пластиковую язычок и вытяните аккумулятор вверх и наружу из корпуса Unibody.

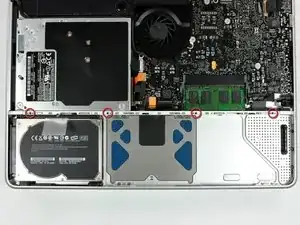

Снимите следующие восемь винтов, крепящих нижнюю крышку к шасси:

Один винт Phillips 3 мм.

Три винта Phillips 13,5 мм.

Четыре винта Phillips 3,5 мм.

Держите обеими руками и поднимите нижнюю крышку, сняв её с верхней части корпуса.

Снимите четыре винта Phillips 10,3 мм, крепящие среднюю перегородку к верхней части корпуса.

Выньте среднюю перегородку из верхней части корпуса.

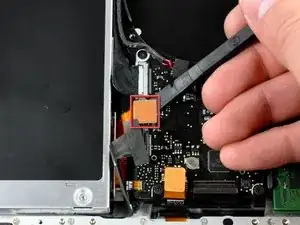

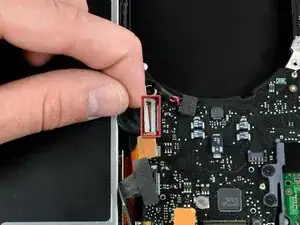

Используйте лопатку, чтобы аккуратно поддеть разъём вентилятора вертикально вверх от платы логики.

Полезно поворачивать лопатку по оси снизу под проводами кабеля вентилятора, чтобы освободить разъём.

Разъём вентилятора и вилка вентилятора показаны на втором и третьем изображениях. Будьте осторожны, чтобы не отломать пластиковый гнездовой разъём вентилятора от платы логики, когда вы поддёвываете вилку вентилятора вверх и вынимаете её из гнезда. Расположение элементов на плате, показанное на втором изображении, может незначительно отличаться от вашего устройства, но разъём вентилятора одинаков.

Снимите следующие три винта, крепящие вентилятор к верхней части корпуса:

Два винта Phillips 5 мм.

Один винт Phillips 7 мм.

Самый длинный из трёх винтов устанавливается в верхний левый угол вентилятора.

Поднимите вентилятор и выньте его из верхней части корпуса.

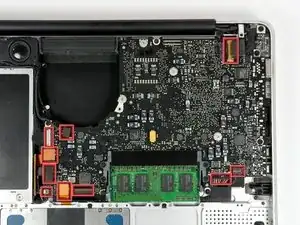

В следующих шагах вы отключите отмеченные кабели, которые соединяют плату логики с верхней частью корпуса.

Каждый разъём отличается, поэтому последующие шаги подробно покажут, как отключить каждый из них.

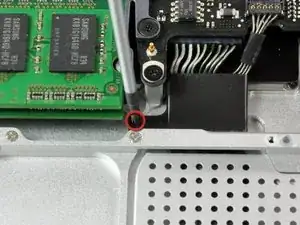

Снимите один винт Phillips, фиксирующий крышку кабеля батареи к верхней части корпуса.

Снимите крышку кабеля батареи с верхней части корпуса.

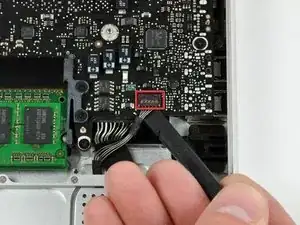

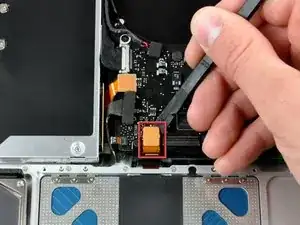

Используйте лопатку, чтобы поддеть разъём индикатора заряда батареи вертикально вверх от платы логики.

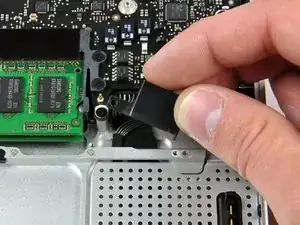

Отключите разъём кабеля батареи, потянув его прямо от платы логики.

Если вы не можете захватить кабель пальцами, для удаления могут помочь лопатка и пинцет.

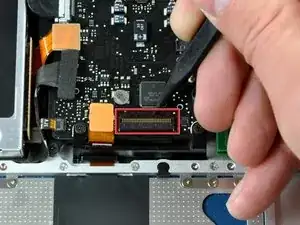

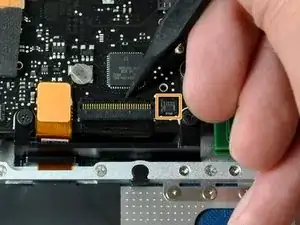

Кончиком лопатки подденьте фиксирующий язычок шлейфа клавиатуры вверх.

Вытяните шлейф клавиатуры прямо из его гнезда.

Если меньший разъём справа на шлейфе клавиатуры занят другим маленьким чёрным шлейфом, снимите его аналогичным образом.

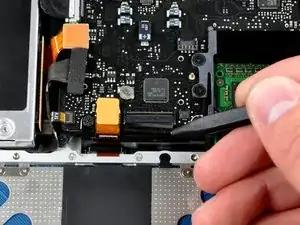

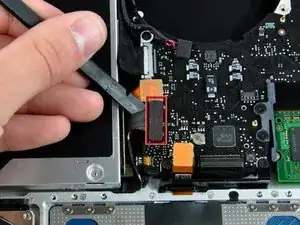

Используйте плоскую часть лопатки, чтобы поддеть разъём трекпада вертикально вверх от платы логики.

Кончиком лопатки подденьте запорный рычаг, чтобы освободить шлейф ИК-датчика из его гнезда.

Кончиком лопатки потяните шлейф ИК-датчика прямо от платы логики.

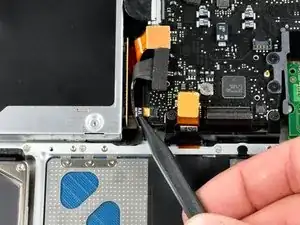

Используйте плоскую часть лопатки, чтобы поддеть разъём кабеля жёсткого диска вертикально вверх от платы логики.

Используйте плоскую часть лопатки, чтобы поддеть разъём кабеля оптического привода вертикально вверх от платы логики.

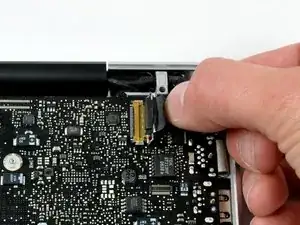

Отключите кабель передачи данных дисплея, потянув штекер прямо из его гнезда.

Используйте плоскую часть лопатки, чтобы поддеть разъём кабеля сабвуфера вертикально вверх от платы логики.

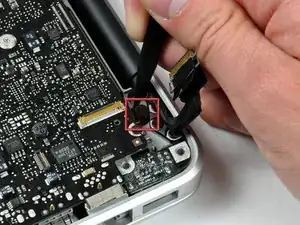

Возьмитесь за пластиковый язычок, закреплённый на защёлке кабеля передачи данных дисплея, и поверните его в сторону разъёма питания (DC-in).

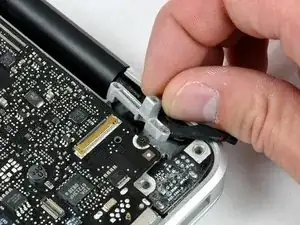

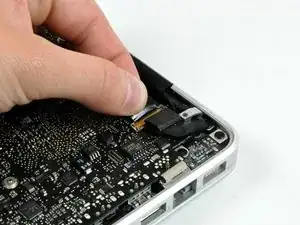

Потяните разъём кабеля передачи данных дисплея прямо из его гнезда.

Удалите следующие два винта, фиксирующие кронштейн кабеля данных дисплея к верхней панели:

Один винт Phillips 7 мм.

Один винт Phillips 5 мм.

Удалите два винта Phillips 7 мм с платы питания (DC-in).

Поднимите кронштейн кабеля данных дисплея и выньте его из верхней панели.

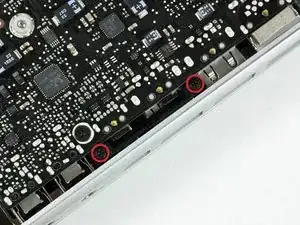

Если присутствуют, удалите два винта Phillips 4 мм, фиксирующие защёлку нижней крышки к верхней панели.

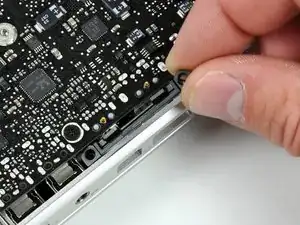

Поднимите защёлку нижней крышки и выньте её из верхней панели.

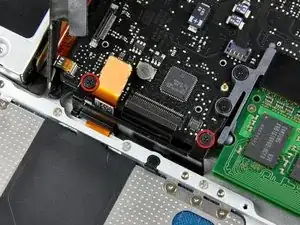

Удалите два винта Phillips 5 мм, фиксирующие кронштейн шлейфа клавиатуры к верхней панели.

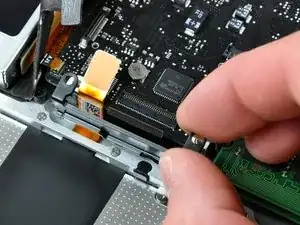

Поднимите кронштейн шлейфа клавиатуры и выньте его из верхней панели.

Используйте наконечник лопатки, чтобы отжать микрофон от верхней панели.

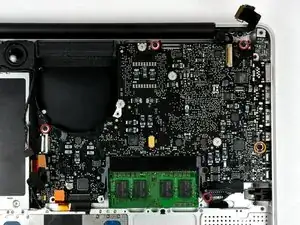

Удалите следующие пять винтов, фиксирующих логическую плату к верхней панели:

Четыре винта Phillips 3 мм.

Один винт Phillips 3.5 мм.

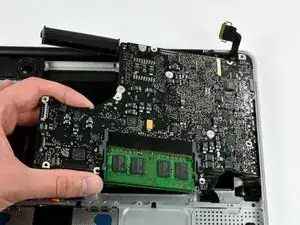

Поднимите логическую плату за её левый край и выньте её из верхней панели.
