Замена материнской платы iBook G4 12" 800 MHz–1.2 GHz

Поверните винт фиксатора батареи на 90 градусов по часовой стрелке с помощью монеты.

Поднимите батарею и извлеките её из компьютера.

Потяните защёлки клавиатуры на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не отсоединяется, используйте маленькую отвертку с плоским лезвием, чтобы повернуть винт фиксации клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её вынуть.

Отодвиньте металлическую скобу провода от карты AirPort в сторону дисплея, затем поднимите её, чтобы освободить от защиты оперативной памяти.

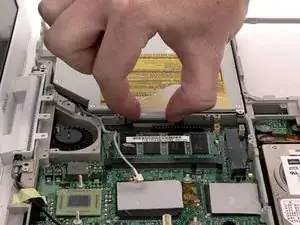

Схватите прозрачную пластиковую бирку на карте AirPort и потяните в сторону дисплея.

Держите карту AirPort в одной руке и другой рукой отсоедините антенный кабель.

Удалите четыре серебристых винта Phillips, фиксирующие защиту оперативной памяти.

Схватите металлическую скобу на защите оперативной памяти и потяните вверх, чтобы снять защиту.

Оттяните кабель клавиатуры от логической платы, удерживая кабель как можно ближе к разъёму.

Убедитесь, что вы снова подключили кабель клавиатуры перед установкой защиты оперативной памяти.

Используйте булавку (или любой удобный предмет), чтобы снять три резиновые ножки с нижнего корпуса.

Удалите три только что обнаженных винта Phillips.

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Уберите три винта Torx с помощью отвертки T8 Torx.

Короткий винт находится в центре компьютера.

Удалите два винта Phillips по обе стороны от контактов батареи.

Глубоко вздохните. Вас ждут непростые моменты, но нижний корпус действительно снимается.

Сожмите тонкие кромки нижнего корпуса вокруг отсека батареи, прогните их за защёлки и затем приподнимите, чтобы освободить угол нижнего корпуса.

На стенке отсека батареи есть паз, который фиксирует нижний корпус. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз из удерживающих его защёлок.

Проведите лопаткой вдоль шва между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки нижнего корпуса. Потяните нижний корпус вверх и при необходимости продолжайте пользоваться лопаткой, пока не услышите три отчётливых щелчка.

Продолжайте вести лопаткой по переднему правому углу. Со стороны портов есть две защёлки: одна возле переднего угла и одна рядом с выходом звука.

Над оптическим приводом находятся три защёлки, которые нужно освободить перед тем, как снять нижний корпус. Вставьте лопатку в нижний корпус над оптическим приводом и заведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Когда передняя часть и стороны нижнего корпуса освобождены, поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и от себя, пока задние защёлки не выйдут из зацепления.

Полезно слегка покачать корпус вверх и вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактов батареи.

Удалите 4 винта Phillips с нижней защиты.

Два более длинных винта расположены вдоль кромки компьютера, рядом с портами.

Снимите нижнюю защиту.

Удалите два винта Phillips, крепящие плату входа питания (DC-In).

Отсоедините кабель DC-In от логической платы.

Отведите кабель от оптического привода, при необходимости удалив ленту, и выведите плату питания постоянного тока из её отсека под углом.

Снимите два винта Phillips из отсека аккумулятора.

Рекомендуем поместить компьютер на кусок серой антистатической упаковочной пены с этого момента, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий винт Phillips возле центра компьютера.

Снимите следующие 7 винтов с краёв области клавиатуры.

Три винта Phillips 2 мм вдоль правого края.

Один винт Phillips 4,5 мм под местом, где был магнит.

Один винт Phillips 6 мм с маленькой головкой в нижнем левом углу.

Два винта Phillips 6 мм с большими головками, один в верхнем левом углу и один посередине

Прежде чем снять верхнюю крышку, необходимо отключить разъём трекпада, синий и белый силовой кабель и кабель динамика, как описано в следующих шагах.

Поднимите верхнюю крышку с правой стороны и используйте лопатку или палец, чтобы отключить разъём трекпада, скрытый под белой пластиковой защёлкой. Из‑за вариаций модели разъём трекпада может отличаться от показанного на фото.

Осторожно приподнимите верхнюю крышку примерно на полдюйма и сдвиньте её, чтобы получить доступ к силовым и динамическому кабелям.

Если верхняя крышка заедает, возможно, потребуется освободить защёлки, держащие верхнюю крышку за металлическую раму по внешнему краю отсека аккумулятора.

Разъёмы на концах кабелей очень плотно прикреплены к гнёздам на плате логики. Тянув непосредственно за кабель, вы либо отделите кабель от его разъёма, либо вырвёте гнездо с платы логики.

Поднимите верхнюю крышку настолько, чтобы отсоединить синий и белый силовой кабель от платы логики. Используя ногти или зубочистку, аккуратно подденьте разъём из его гнезда. Убедитесь, что тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю крышку и отключите многоцветный кабель динамика от платы логики. Как и ранее, убедитесь, что тянете только за разъём, а не за гнездо.

Совет: многоцветный кабель может быть проще и удобнее отключить после снятия верхнего теплового экрана. Подоприте верхнюю крышку в вертикальное положение при снятии экрана — разъём становится гораздо доступнее.

Снимите следующие 15 винтов:

Четырнадцать винтов Phillips 3 мм.

Один винт Phillips 5,5 мм в верхнем левом углу.

Учтите положение магнита в нижнем правом углу

Поднимите верхний экран с правой стороны, следя за верхним левым углом, который может зацепиться за металлическую раму.

Из‑за различий между моделями iBook G4 модем может выглядеть немного иначе, чем на фото. Все последующие шаги применимы к любой модели.

Снимите два винта Phillips в углах модема.

Поднимите модем и экран модема снизу.

Отключите кабель RJ-11 от верхней части модема.

При установке модема сначала посадите экран, затем подключите модем и плотно вдавите его в экран, убедившись, что он подключён к плате логики.

Поднимите металлическую фиксирующую скобу с жёсткого диска и отложите её в сторону.

Снимите два винта Phillips, крепящих жёсткий диск к металлической раме.

Поднимите жёсткий диск и снимите металлическую скобу, затем аккуратно опустите жёсткий диск обратно в его отсек.

Снимите два винта Phillips с белых пластиковых «пальцев» решётки петли.

В некоторых моделях винт Phillips 3,5 мм, показанный ниже красным кругом, может отсутствовать.

Снимите следующие 5 винтов и 3 гайки с радиатора:

Один винт Phillips 3,5 мм в нижнем левом углу радиатора.

Три винта Phillips 6 мм вокруг вентилятора.

Один винт Phillips 7,5 мм в верхнем правом углу радиатора.

Одна гайка 4 мм с боковой стороны радиатора.

Две гайки 4 мм с прикреплёнными пружинами по обеим сторонам радиатора.

Возможно, потребуется размягчить термопасту между платой логики и радиатором. Вы можете размягчить термопасту с помощью фена. Ведите феном туда‑обратно над ребристой металлической частью радиатора в течение одной минуты. После этого радиатор должен легко отделиться.

Используйте лопатку, чтобы поддеть радиатор с левой стороны, рядом с жёстким диском.

Возьмите радиатор одной рукой и поднимите решётку петли другой рукой, чтобы вы могли вынуть радиатор из компьютера.

Если вам нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое упрощает замену термопроводящего состава.

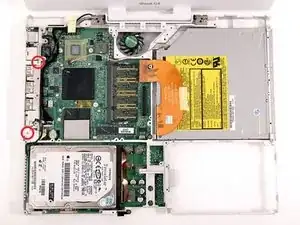

Удалите два винта с крестовой шлицевой головкой, закрепляющие белые пластиковые выступы лицевой панели портов на металлической раме.

Более длинный винт вкручивается в более длинный выступ, ближе к дисплею.

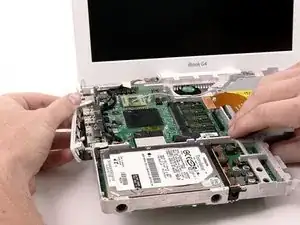

Поднимите левую сторону компьютера и сдвиньте лицевую панель портов в сторону, чтобы снять её.

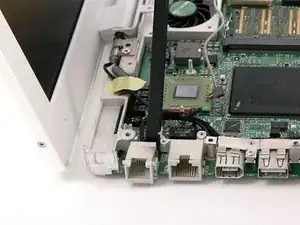

Удалите одиночный винт с крестовой шлицевой головкой, фиксирующий контакт EMI к металлической раме.

Винт вкручивается в отверстие между портами модема и Ethernet.

Снимите серебристый контакт EMI с металлической рамы.

Подденьте лопаткой плату RJ-11 между ней и металлической рамой и сдвиньте плату RJ-11 вниз и с неё платы логики.

Кабель, который вы собираетесь снять, очень хрупкий — не тяните за провода напрямую. Вместо этого попытайтесь поддеть разъём непосредственно, используя лопатку или маленькую шлицевую отвёртку при необходимости.

Отключите кабель микрофона в передней части компьютера, между левой стороной жёсткого диска и металлической рамой.

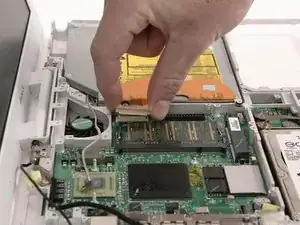

Используйте чёрную пластиковую ручку, чтобы отсоединить кабель передачи данных дисплея от логической платы.

Существуют два разных типа ленты оптического привода. Если кабель, выходящий из оптического привода, белого цвета, пропустите этот шаг. Если кабель оранжевый, выполните этот шаг и пропустите следующие два шага.

Отключите оранжевую ленту оптического привода от логической платы.

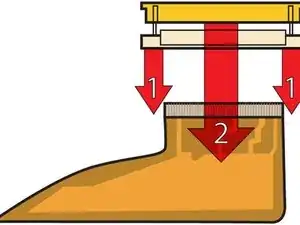

Это схема зажима разъёма ленты, который вы отключите в следующем шаге.

1) Зажмите замок зажима ногтями с обеих сторон и подтяните вверх немного (примерно 1/16" или 2 мм).

2) После открытия замка выдвиньте кабель из разъёма.

Освободите зажим ленты оптического привода, как описано выше. Вытяните ленту оптического привода из её разъёма.

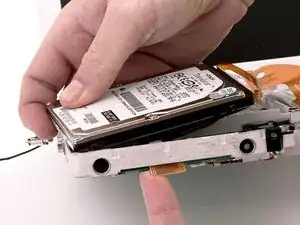

Удерживайте жёсткий диск одной рукой, наклоняя компьютер вверх.

Отключите оранжевый ленточный кабель от логической платы.

Поднимите жёсткий диск вверх, аккуратно проводя кабель через вырез в нижней крышке.

Закройте дисплей и переверните компьютер.

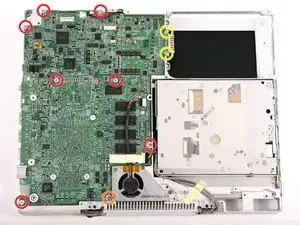

Удалите следующие 10 винтов:

Семь винтов Phillips 3 мм.

Один винт Phillips 3 мм с более толстой шейкой в нижнем правом углу логической платы, рядом с вентилятором.

Два винта Phillips 7,5 мм по обе стороны от разъёма батареи.

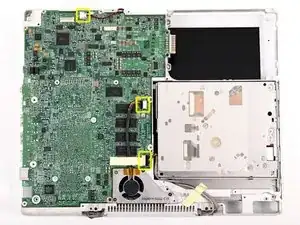

Отключите кабели инвертора, вентилятора и индикатора сна от логической платы.

При замене логической платы убедитесь, что кабель инвертора не зажат под логической платой.

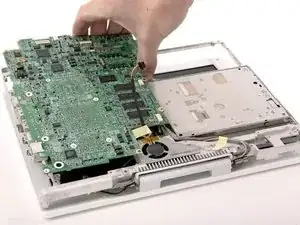

Осторожно поднимите логическую плату из компьютера.

При установке логической платы обращайте внимание на тонкие металлические контакты EMI вокруг разъёмов.
