Замена вентилятора iBook G4 12" 800 MHz–1.2 GHz

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Используйте булавку (или любой тонкий предмет) чтобы снять три резиновые ножки с нижней крышки.

Удалите три обнаруженных винта с крестообразным шлицем.

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлических кольца, в которых располагались резиновые буферы.

Снимите три винта Torx с помощью отвертки T8 Torx.

Короткий винт расположен в центре компьютера.

Снимите два винта с крестообразным шлицем по обе стороны от контактов батареи.

Глубоко вдохните. Вас ждут непростые моменты, но нижняя крышка действительно снимается.

Надавите на тонкие кромки нижней крышки вокруг отсека батареи, прогнув их мимо защёлок, затем поднимите, чтобы освободить этот угол нижней крышки.

На стенке отсека батареи есть паз, фиксирующий нижнюю крышку. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку паза и потянуть вверх нижнюю крышку, чтобы освободить паз от удерживающих его защёлок.

Проведите лопаткой вдоль шва между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Подтягивайте нижнюю крышку и при необходимости продолжайте использовать лопатку, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с разъёмами находятся две защёлки: одна ближе к переднему углу и одна рядом с разъёмом вывода звука.

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Когда передняя часть и стороны нижней крышки освобождены, поверните компьютер так, чтобы задняя часть была к вам, и потяните нижнюю крышку вверх и от себя, пока задние защёлки не выйдут из зацепления.

Полезно слегка потрясти крышку вверх-вниз.

Снимите небольшие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактов батареи.

Удалите 4 винта с крестообразным шлицем с нижнего щитка.

Два более длинных винта расположены вдоль края компьютера, возле разъёмов.

Снимите нижний щиток.

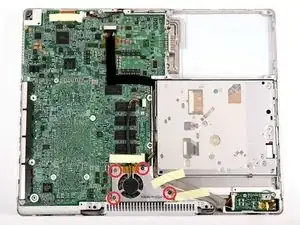

Удалите 4 винта с крестообразным шлицем, удерживающие вентилятор в металлической раме.

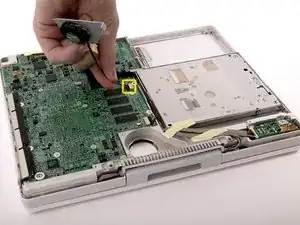

Поднимите вентилятор из отсека и отсоедините его от логической платы, при необходимости удаляя скотч.
