Замена кабелей инвертора/AirPort на iBook G4 12" 800 МГц-1.2 ГГц

Используйте монету, чтобы повернуть винт блокировки батареи на 90 градусов по часовой стрелке.

Поднимите батарею из компьютера.

Потяните за язычки разблокировки клавиатуры к себе и поднимите клавиатуру, пока она не освободится.

Если клавиатура не освободилась, используйте небольшую плоскую отвертку, чтобы повернуть винт блокировки клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру экраном вдаль и уложите её лицом вниз на площадку для трекпада.

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её удалить.

Отодвиньте пластиковую скобу от карты AirPort к дисплею, затем поднимите, чтобы освободить её от защитного экрана оперативной памяти.

Возьмитесь за прозрачный пластиковый язычок на карте AirPort и потяните к дисплею.

Держите карту AirPort в одной руке и используйте другую руку, чтобы отсоединить антенный кабель.

Удалите четыре серебряные винта с крестообразной отверткой, которые крепят защитный экран оперативной памяти.

Возьмитесь за металлическую планку на верхней части защитного экрана оперативной памяти и потяните вверх, чтобы снять экран.

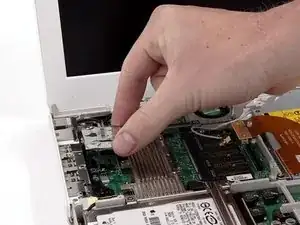

Потяните кабель клавиатуры вверх от материнской платы, держа кабель как можно ближе к разъему.

Убедитесь, что вы подключили кабель клавиатуры до установки защитного экрана оперативной памяти.

Используйте булавку (или что-то подходящее), чтобы удалить три резиновые ножки с нижнего корпуса.

Удалите три недавно открывшихся винта с крестообразной отверткой.

Используйте лопатку или небольшую плоскую отвертку, чтобы поддеть три металлических кольца, которые держат резиновые упоры.

Удалите три винта Torx с помощью отвертки Torx T8.

Короткий винт находится в центре компьютера.

Удалите два винта с крестообразной отверткой с обеих сторон контактов батареи.

Сделайте глубокий вдох. Впереди трудные времена, но мы обещаем, что нижняя крышка действительно снимается.

Нажмите на тонкие рамки нижней крышки вокруг отсека для батареи, сгибая их мимо защелок, а затем поднимите, чтобы освободить этот угол нижней крышки.

На стенке отсека для батареи есть паз, который фиксирует нижнюю крышку на месте. Используйте небольшую плоскую отвертку, чтобы поддеть нижний край паза и потяните вверх за нижнюю крышку, чтобы освободить паз от защелок, удерживающих её.

Пройдите лопаткой вдоль шва между нижней и верхней крышкой на передней части компьютера, чтобы освободить защелки, фиксирующие нижнюю крышку. Потяните вверх за нижнюю крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три четких щелчка.

Продолжайте двигать лопатку вокруг переднего правого угла. На портовой стороне компьютера есть две защелки, одна рядом с передним углом и одна рядом с портом звукового выхода.

Есть три защелки над оптическим приводом, которые необходимо освободить, прежде чем нижняя крышка сможет быть снята. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите ей к задней части компьютера, пока не услышите три четких щелчка.

После того как передняя и боковые части нижней крышки будут свободны, разверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и от себя, пока задние защелки не освободятся.

Может быть полезно покачать корпус вверх и вниз.

Удалите маленькие маслянистые пружины с белыми пластиковыми крышками с обеих сторон контактов батареи.

Удалите 4 винта с крестообразной отверткой от нижнего экрана.

Два более длинных винта находятся по краям компьютера, рядом с портами.

Снимите нижний экран.

Удалите два винта с крестообразной отверткой, удерживающих плату DC-In.

Отсоедините кабель DC-In от материнской платы.

Отсоедините кабель от оптического привода, убирая при необходимости скотч, и наклоните плату питания из ее отсека.

Уберите два винта с Philips из отсека для батареи.

Мы рекомендуем положить компьютер на кусок серой антистатической упаковочной пены с этого момента, чтобы предотвратить повреждение материнской платы.

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий винт Philips, около середины компьютера.

Уберите следующие 7 винтов с краев области клавиатуры.

Три 2 мм винта Philips вдоль правого края.

Один 4,5 мм винт Philips под тем местом, где был магнит.

Один 6 мм винт Philips с маленькой головкой в нижнем левом углу.

Два 6 мм винта Philips с большими головками, один в верхнем левом углу и один посередине.

Прежде чем вы сможете снять верхний корпус, вы должны отключить разъем трекпада, синий и белый кабели питания, а также кабель динамика, как описано в следующих шагах.

Поднимите верхний корпус справа и используйте лопатку или палец, чтобы отключить разъем трекпада, скрытый под белой пластиковый вкладкой. Учитывайте, что разъем трекпада на вашей модели может отличаться от изображенного.

Осторожно поднимите верхний корпус на полдюйма и переместите его так, чтобы получить доступ к кабелям питания и динамиков.

Если верхний корпус прижат, может потребоваться освободить вкладки, удерживающие верхний корпус на металлическом каркасе вдоль внешнего края отсека для батареи.

Разъемы на концах кабелей крепко прикреплены к разъемам на материнской плате. Сильно натягивая кабель, вы можете либо отсоединить кабель от его разъема, либо разъем от материнской платы.

Поднимите верхний корпус достаточно, чтобы отключить синий и белый кабель питания от материнской платы. Используя ногти или стоматологическую скалку, аккуратно подденьте разъем от разъема. Убедитесь, что вы тянете только за разъем, а не за разъем.

Полностью поднимите верхний корпус и отключите многокабельный разъем динамика от материнской платы. Как и ранее, убедитесь, что вы тянете только за разъем, а не за разъем.

Совет: многокабельный разъем может быть легче и менее пугающим для отключения после снятия верхнего теплоизоляционного экрана. Установите верхний корпус вертикально, снимая экран - разъем будет намного более доступным.

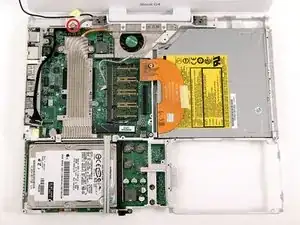

Уберите следующие 15 винтов:

Четырнадцать 3 мм винтов Philips.

Один 5,5 мм винт Philips в верхнем левом углу.

Обратите внимание на положение магнита в нижнем правом углу.

Поднимите верхний экран с правой стороны, контролируя верхний левый угол, который может зацепиться за металлический каркас.

Из-за различий между моделями iBook G4 ваш модем может немного отличаться от изображения. Все последующие шаги подходят для любой модели.

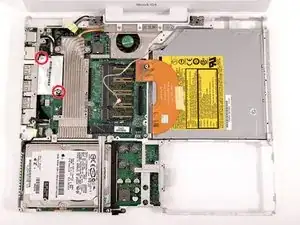

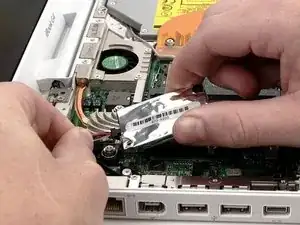

Уберите два винта Philips на углах модема.

Поднимите модем и экран модема снизу.

Отключите кабель RJ-11 от верхней части модема.

При замене модема сначала установите экран, а затем подключите модем и крепко прижмите его к экрану, убедившись, что он подключен к материнской плате.

Переверните компьютер.

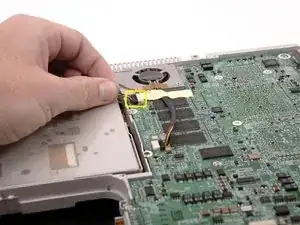

Отключите кабель инвертора от материнской платы и отсоедините его от металлического каркаса, убирая при необходимости скотч.

Переверните компьютер обратно.

Кабель, который вы собираетесь удалить, очень хрупкий - не тяните за провода. Вместо этого постарайтесь аккуратно поддеть разъем, используя лопатку или маленькую плоскую отвертку, если это необходимо.

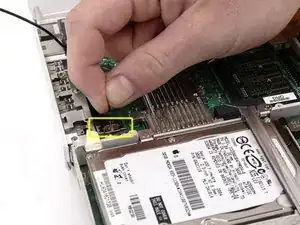

Отключите кабель микрофона спереди компьютера, между левой стороной жесткого диска и металлическим каркасом, убирая при необходимости скотч.

Используйте черную пластиковую ручку, чтобы отключить кабель данных дисплея от материнской платы.

Снимите желтую ленту, удерживающую кабель данных дисплея к металлическому каркасу, и уберите единственный винт Philips, который находится под ней.

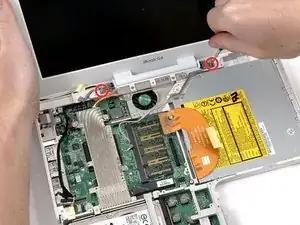

Поддерживая дисплей одной рукой, уберите единственный винт Philips с каждой стороны шарнира (всего два винта).

Винты устанавливаются в наружные отверстия с каждой стороны (вы можете видеть резьбу в правильном отверстии).

Может потребоваться открутить один из винтов оптического привода, чтобы получить достаточно места для пропуска антенны AirPort через зазор между корпусом оптического привода и внутренней рамкой iBook.

При установке следите за тем, чтобы кабели проходили под шарниром, а не над ним.

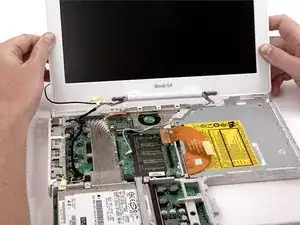

Наклоните дисплей назад, освобождая его от двух металлических направляющих, удерживающих шарниры на месте, и сдвиньте его вбок от себя.

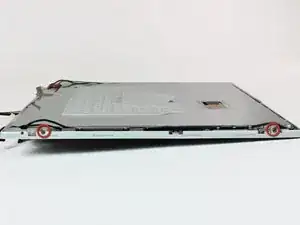

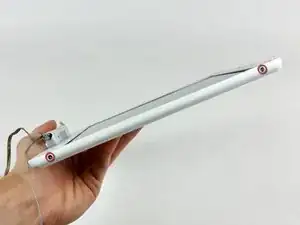

Используйте шестигранную отвертку 1,5 мм, чтобы удалить два винта с каждой стороны дисплея (всего четыре винта).

Если у вас нет шестигранной отвертки 1,5 мм, вы можете попробовать открутить эти винты отверткой Т6. Однако, если вы используете отвертку Т6, вы рискуете сорвать винты.

Нажмите большими пальцами, чтобы немного отделить заднюю рамку от передней рамки.

Полезно удерживать противоположный угол дисплея неподвижным, чтобы помочь в изгибе задней рамки от дисплея.

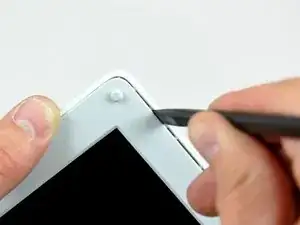

Вставьте плоский конец лопатки в зазор между передней и задней рамками.

Поверните лопатку так, чтобы она была параллельна передней части дисплея.

Проведите лопаткой вокруг периметра дисплея, чтобы отделить заднюю рамку от удерживающих зажимов.

Снимите заднюю рамку с дисплея.

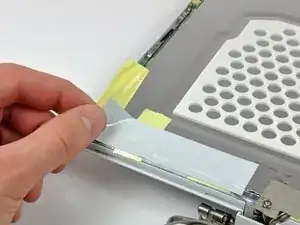

Удалите большой кусок скотча в правом нижнем углу дисплея.

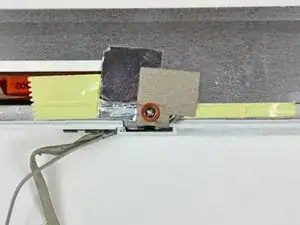

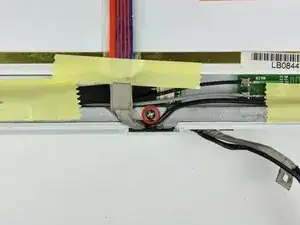

Удалите один винт, вставленный через кусок EMI-скотча вблизи нижнего края дисплея (это первый из двух винтов крепления крышки).

Используйте конец лопатки, чтобы удалить маленькую шайбу под винтом, который вы только что сняли.

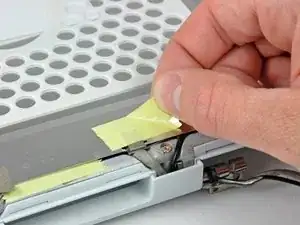

Снимите алюминиевый/EMI-скотч целиком с литого алюминиевого каркаса петель сцепления.

Не обязательно снимать скотч с тонкого стального покрытия ЖК-дисплея.

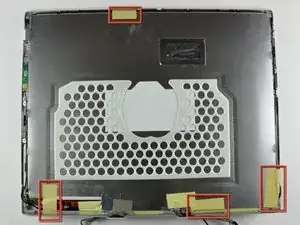

Удалите куски легко снимаемого скотча по периметру дисплея.

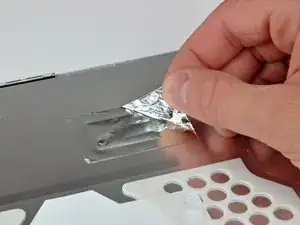

Удалите кусок алюминиевого скотча в центре покрытия ЖК-дисплея.

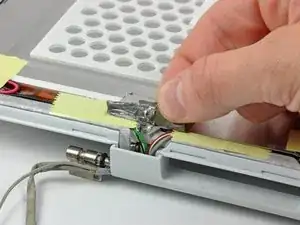

Отопните кусок скотча, удерживающий заземляющий контур кабеля данных дисплея на тонком стальном покрытии ЖК-дисплея.

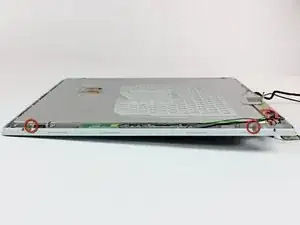

Удалите два винта с крестообразной головкой, крепящих каждую сторону ЖК-дисплея к каркасу петель сцепления (всего четыре винта).

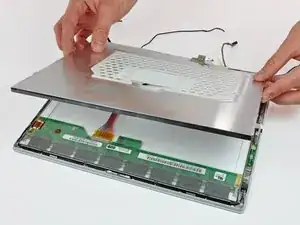

Поднимите тонкое стальное покрытие ЖК-дисплея.

Удалите второй из двух винтов с крестообразной головкой, крепящих крышку сцепления к литому алюминиевому каркасу петель сцепления.

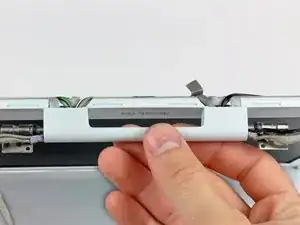

Оттяните крышку сцепления от передней части дисплея.

Обратите внимание на два крепления, которые закрывают концы крышки сцепления. На третьем изображении показана их правильная ориентация на крышке сцепления.

Удалите два куска скотча с кабелей данных дисплея/микрофона вблизи нижнего края дисплея.

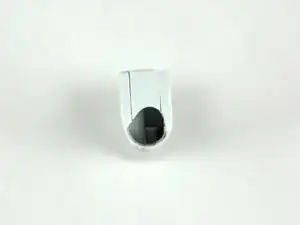

Используйте конец лопатки, чтобы вытащить микрофон из передней рамки.

Перепроведите кабель микрофона вокруг верхней и боковой сторон дисплея.

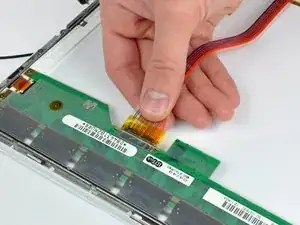

Отключите кабель данных дисплея, потянув его разъем от сокета на ЖК-дисплее.

Тяните разъем параллельно поверхности ЖК-дисплея.

Удалите кабель данных дисплея.

Удалите два куска скотча, закрывающих кабели инвертора/AirPort вдоль нижнего края дисплея.

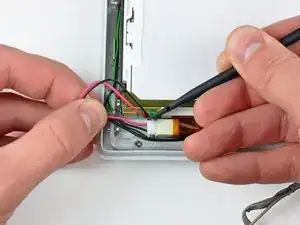

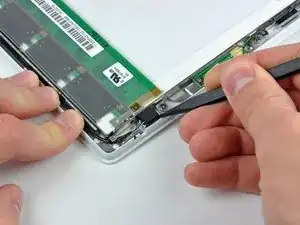

Используйте плоский конец лопатки, чтобы push разъем подсветки, аккуратно потянув его кабели от сокета на инверторе.

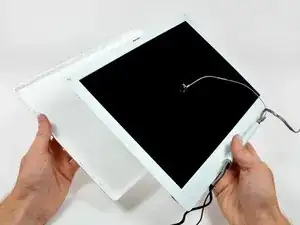

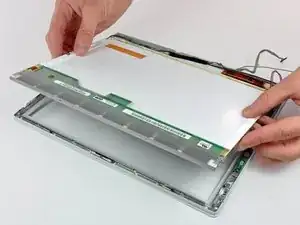

Поднимите ЖК-дисплей из передней рамки и отложите его в сторону.

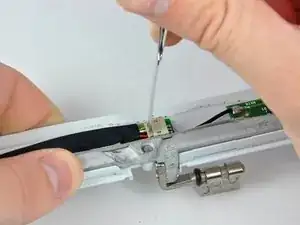

Удалите три винта с крестообразной головкой, крепящих плату датчика и антенну AirPort к передней рамке.

Если у вас есть iBook G4 12" с тактовой частотой 1,33 ГГц, плата датчика находится рядом с оптическим приводом. Пожалуйста, переходите к следующему шагу.

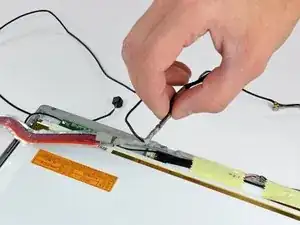

Перепроведите кабели датчика/антенны AirPort вокруг боковой части дисплея.

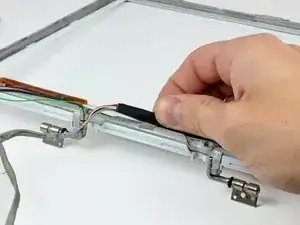

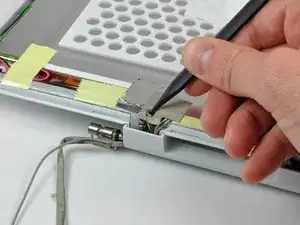

Аккуратно отведите заземляющий ремешок кабеля инвертора от литого алюминиевого каркаса петель сцепления.

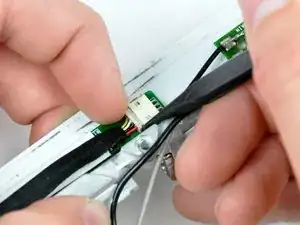

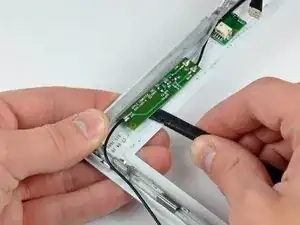

При вытягивании кабеля инвертора от его сокета на плате инвертора используйте конец лопатки, чтобы вытолкнуть разъем из сокета.

Если разъем не выходит из сокета, вставьте металлическую лопатку или аналогичный инструмент в зазор между разъемом и его сокетом и поверните, чтобы отделить две части.

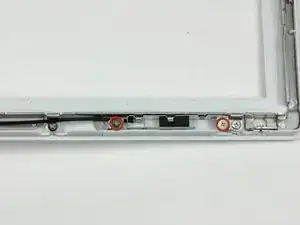

Уберите два винта с крестообразной головкой, крепящих антенну AirPort к передней панели.

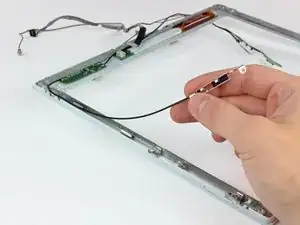

Проложите кабель антенны AirPort вдоль края дисплея.

Если у вас iBook G4 12" с тактовой частотой 1.33 ГГц, просто уберите кабели инвертора/AirPort.

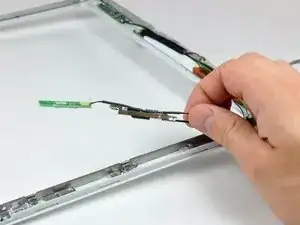

Для всех остальных моделей используйте плоский конец лопатки, чтобы извлечь плату антенны из передней панели.

Плата антенны очень тонкая и хрупкая.

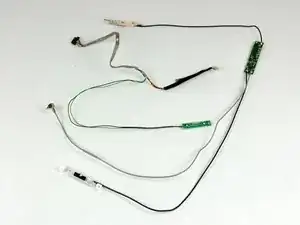

Уберите кабели инвертора/AirPort.
