Замена лицевой панели разъемов iBook G4 12" 800 MHz–1.2 GHz
Замена пластиковой накладки вокруг портов ввода-вывода.
Шаг 1

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.
Шаг 2

Выньте батарею из компьютера.
Шаг 3

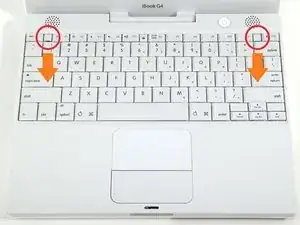

Потяните защелки крепления клавиатуры к себе и приподнимите клавиатуру, пока она не отстегнется.
Если клавиатура не отстыковывается, используйте маленькую плоскую отвертку, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.
Переверните клавиатуру от экрана и уложите лицевой стороной вниз на область тачпада.
Шаг 4

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы извлечь её.

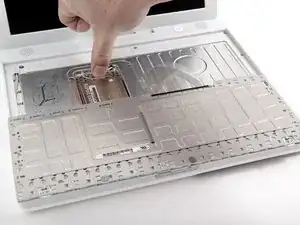

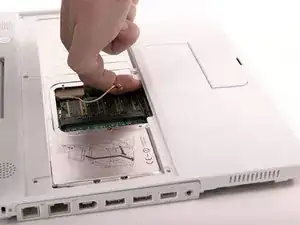

Отодвиньте проволочную защёлку от карты AirPort в сторону дисплея, затем поверните вверх, чтобы освободить её от экрана оперативной памяти.
Шаг 5

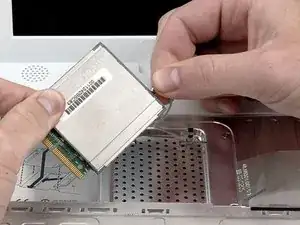

Возьмитесь за прозрачную пластиковую язычок карты AirPort и потяните в сторону дисплея.
Шаг 6

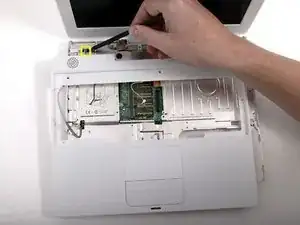

Держите карту AirPort одной рукой и другой рукой отсоедините антенный кабель.
Шаг 7

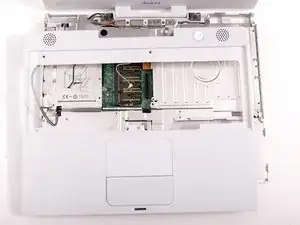

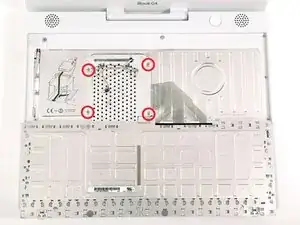

Удалите четыре серебристых винта с крестообразным шлицем, удерживающих экран оперативной памяти.
Шаг 8

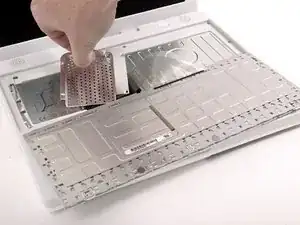

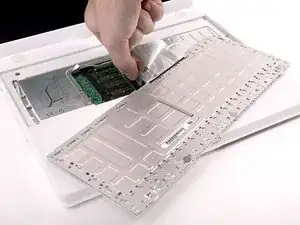

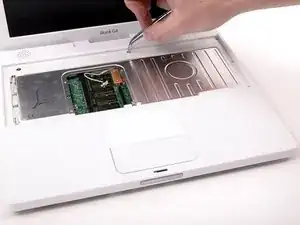

Возьмитесь за металлическую скобу сверху экрана оперативной памяти и потяните вверх, чтобы снять экран.
Шаг 9

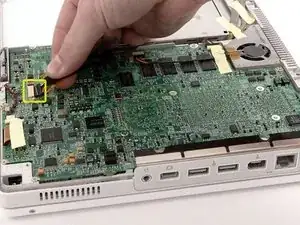

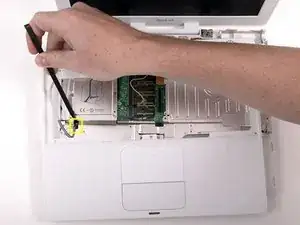

Поднимите кабель клавиатуры от материнской платы, удерживая кабель как можно ближе к разъёму.
Убедитесь, что вы снова подключили кабель клавиатуры перед установкой экрана оперативной памяти.
Шаг 10

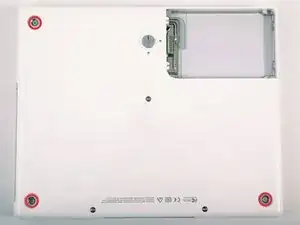

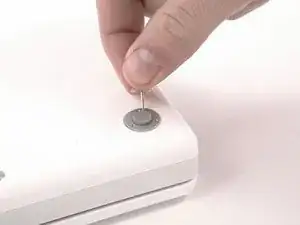

Используйте штифт (или любой другой предмет) для снятия трёх резиновых ножек с нижней крышки.
Шаг 11

Удалите три только что обнажившихся винта с крестообразным шлицем.
Шаг 12

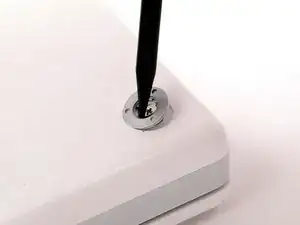

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.
Шаг 13

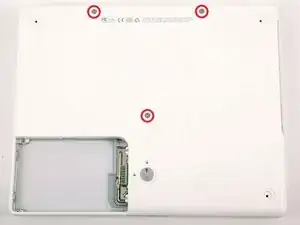

Удалите три винта Torx с помощью отвертки T8 Torx.
Короткий винт находится в центре компьютера.
Шаг 14

Снимите два винта с крестообразным шлицем по обе стороны от контактов батареи.
Шаг 15

Глубоко вдохните. Впереди непростой момент, но нижняя крышка действительно снимается.

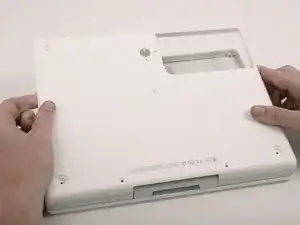

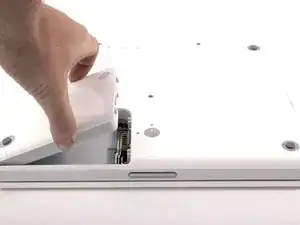

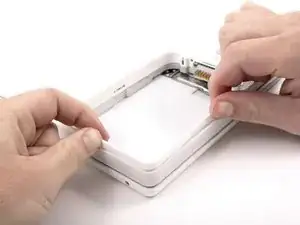

Вдавите тонкие кромки нижней крышки вокруг отсека батареи, прогнув их мимо защёлок, затем приподнимите, чтобы освободить этот угол нижней крышки.
Шаг 16

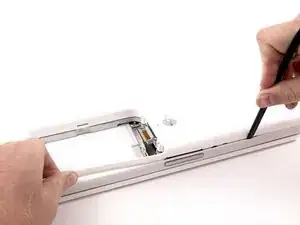

На стенке отсека батареи есть паз, фиксирующий нижнюю крышку. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку паза и потяните вверх нижнюю крышку, чтобы освободить паз от удерживающих его защёлок.
Шаг 17

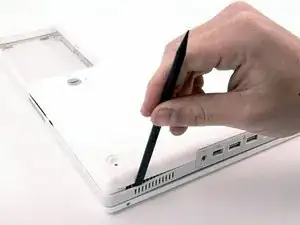

Проведите лопатку вдоль шва между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Потяните нижнюю крышку вверх и при необходимости продолжайте использовать лопатку, пока не услышите три характерных щелчка.
Шаг 18

Продолжайте вести лопатку вокруг переднего правого угла. На стороне с портами есть две защёлки: одна возле переднего угла и одна возле разъёма звукового выхода.
Шаг 19

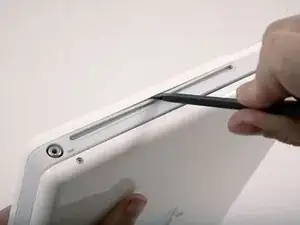

Над оптическим приводом находятся три защёлки, которые нужно освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.
Шаг 20

Когда передняя часть и боковые стороны нижней крышки освободятся, поверните компьютер так, чтобы задняя часть была направлена к вам, и потяните нижнюю крышку вверх и от себя, пока задние защёлки не отщелкнутся.
Полезно слегка потряхивать крышку вверх и вниз.
Шаг 21

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактов батареи.
Шаг 22

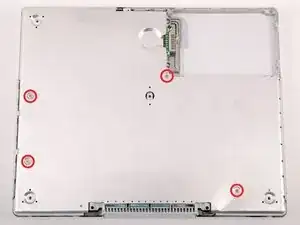

Снимите 4 винта с крестообразным шлицем с нижнего экрана.
Два более длинных винта находятся вдоль кромки компьютера, рядом с портами.
Шаг 23

Снимите нижний экран.
Шаг 24

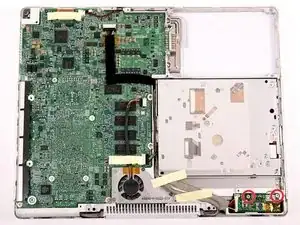

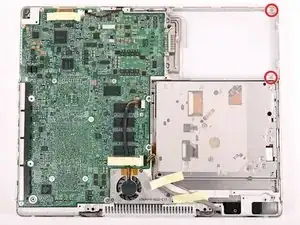

Снимите два винта с крестообразным шлицем, крепящие плату питания DC-In.
Шаг 25

Отключите кабель питания DC-In от материнской платы.
Шаг 26

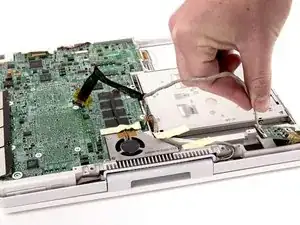

Освободите кабель от вокруг оптического привода, при необходимости удаляя ленту, и выведите плату входа питания (DC-In) под углом из её отсека.
Шаг 27

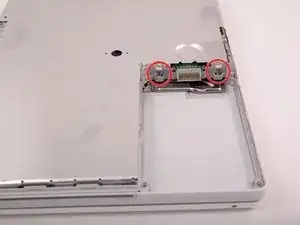

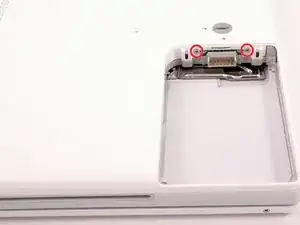

Удалите два винта с крестообразной шлицей из отсека батареи.
Шаг 28

Рекомендуем с этого момента разместить компьютер на серой антистатической упаковочной пене, чтобы предотвратить повреждение материнской платы.
Переверните компьютер и откройте его.
Подденьте магнит, закрывающий винт с крестообразной шлицей вблизи центра компьютера.
Шаг 29

Удалите следующие 7 винтов с кромок области клавиатуры.
Три винта Phillips 2 мм вдоль правого края.
Один винт Phillips 4,5 мм под местом, где был магнит.
Один винт Phillips 6 мм с маленькой головкой в нижнем левом углу.
Два винта Phillips 6 мм с большими головками: один в верхнем левом углу и один по центру.
Шаг 30

Прежде чем снимать верхний корпус, необходимо отключить разъём трекпада, синевато-белый кабель питания и кабель динамика, как описано в следующих шагах.
Поднимите верхний корпус с правой стороны и с помощью лопатки или пальца отключите разъём трекпада, скрытый под белой пластиковой защёлкой. В зависимости от модели ваш разъём трекпада может отличаться от показанного на рисунке.
Шаг 31

Осторожно приподнимите верхний корпус примерно на 1,3 см и сдвиньте его, чтобы получить доступ к кабелям питания и динамика.
Если верхний корпус застревает, возможно, потребуется освободить защёлки, удерживающие верхний корпус на металлической раме вдоль внешнего края отсека батареи.
Шаг 32

Разъёмы на концах кабелей очень плотно прикреплены к гнёздам на материнской плате. Тянущая сила непосредственно за кабель приведёт либо к отделению кабеля от разъёма, либо к вырываю гнезда из материнской платы.
Поднимите верхний корпус настолько, чтобы отключить синевато-белый кабель питания от материнской платы. Используя ногти или стоматологический крючок, аккуратно подденьте разъём из его гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.
Шаг 33

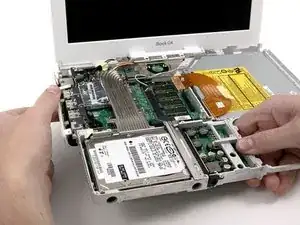

Полностью снимите верхний корпус и отключите многоцветный кабель динамика от материнской платы. Как и ранее, убедитесь, что тянете только за разъём, а не за гнездо.
Совет: многоцветный кабель может быть проще и меньше пугать при отключении после снятия верхнего теплового щитка. Подперев верхний корпус в вертикальном положении при снятии щитка — разъём становится гораздо доступнее.
Шаг 34

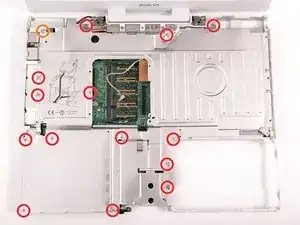

Удалите следующие 15 винтов:
Четырнадцать винтов Phillips 3 мм.
Один винт Phillips 5,5 мм в верхнем левом углу.
Учтите положение магнита в нижнем правом углу
Шаг 35

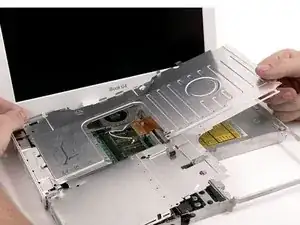

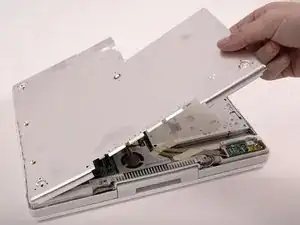

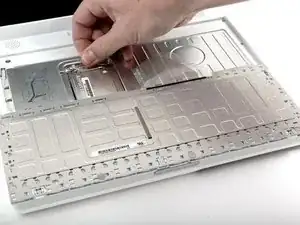

Поднимите верхний щит с правой стороны, учитывая верхний левый угол, который может зацепиться за металлическую раму.
Шаг 36

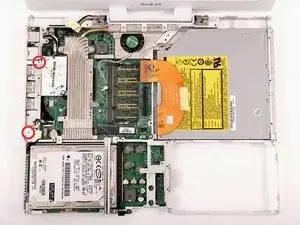

Удалите два винта с крестообразной шлицей, фиксирующие белые пластиковые выступы лицевой панели I/O к металлической раме.
Более длинный винт вкручивается в более длинный выступ, ближе к дисплею.
Шаг 37

Поднимите левую сторону компьютера и сдвиньте лицевую панель I/O в сторону.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
