Замена оптического привода iBook G4 12" 800 MHz–1.2 GHz
Обновление или замена CD-, DVD-, combo- или SuperDrive.
Шаг 1

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.
Шаг 2

Поднимите батарею и извлеките её из компьютера.
Шаг 3

Потяните защёлки крепления клавиатуры к себе и поднимите клавиатуру до щелчка, чтобы освободить её.
Если клавиатура не освобождается, используйте маленькую отвертку с плоским лезвием, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и повторите попытку.
Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.
Шаг 4

Если в компьютере установлена карта AirPort, выполните следующие три шага для её снятия.
Отодвиньте проволочную защёлку от карты AirPort в сторону экрана, затем поверните её вверх, чтобы освободить от экрана защиты оперативной памяти.
Шаг 5

Схватите прозрачную пластиковую петлю на карте AirPort и потяните в сторону экрана.
Шаг 6

Держите карту AirPort в одной руке и другой рукой отсоедините кабель антенны.
Шаг 7

Снимите четыре серебристых винта с крестообразным шлицем, крепящие кожух оперативной памяти.
Шаг 8

Возьмитесь за металлическую скобу на верхней части кожуха оперативной памяти и потяните вверх, чтобы снять кожух.
Шаг 9

Поднимите кабель клавиатуры с логической платы, удерживая кабель как можно ближе к разъёму.
Убедитесь, что вы снова подключили кабель клавиатуры перед установкой кожуха оперативной памяти.
Шаг 10

Используйте булавку (или любой подходящий предмет), чтобы снять три резиновые ножки с нижнего корпуса.
Шаг 11

Снимите три только что обнажившихся винта с крестообразным шлицем.
Шаг 12

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлические втулки, в которых размещались резиновые буферы.
Шаг 13

Удалите три винта Torx с помощью отвертки T8 Torx.
Короткий винт находится в центре компьютера.
Шаг 14

Снимите два винта с крестообразным шлицем по обе стороны от контактов батареи.
Шаг 15

Глубоко вдохните. Вас ждут непростые моменты, но нижний корпус действительно снимается.
Подожмите тонкие кромки нижнего корпуса вокруг отсека батареи, прогнув их мимо защёлок, затем потяните вверх, чтобы освободить этот угол нижнего корпуса.
Шаг 16

На стенке отсека батареи есть защёлка, фиксирующая нижний корпус. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку этой защёлки и потяните нижний корпус вверх, чтобы освободить защёлку от удерживающих её лапок.
Шаг 17

Проведите лопаткой вдоль стыка между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Потяните нижний корпус вверх и при необходимости продолжайте использовать лопатку, пока не услышите три чётких щелчка.
Шаг 18

Продолжайте вести лопатку вокруг переднего правого угла. На портовой стороне компьютера находятся две защёлки: одна рядом с передним углом и одна рядом с портом вывода звука.
Шаг 19

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три чётких щелчка.
Шаг 20

Когда передняя часть и боковые стороны нижнего корпуса освободятся, поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и от себя, пока задние защёлки не отпустят.
Полезно слегка покачивать корпус вверх-вниз.
Шаг 21

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактов батареи.
Шаг 22

Снимите 4 винта с крестообразным шлицем с нижнего экрана (щитка).
Два более длинных винта находятся вдоль края компьютера, рядом с портами.
Шаг 23

Снимите нижний экран (щиток).
Шаг 24

Снимите два винта с крестообразным шлицем, крепящие плату питания (DC-In).
Шаг 25

Отключите кабель DC-In от логической платы.
Шаг 26

Отведите кабель от оптического привода, при необходимости удаляя клейкую ленту, и выведите плату входа питания (DC-In) под углом из её отсека.
Шаг 27

Удалите два винта с крестообразным шлицем из отсека батареи.
Шаг 28

Рекомендуем с этого момента размещать компьютер на куске серой антистатической упаковочной пены, чтобы не повредить материнскую плату.
Переверните компьютер и откройте его.
Подденьте магнит, закрывающий винт с крестообразным шлицем примерно в середине корпуса компьютера.
Шаг 29

Удалите следующие 7 винтов с краёв области клавиатуры.
Три винта с крестообразным шлицем 2 мм вдоль правого края.
Один винт с крестообразным шлицем 4,5 мм под местом, где был магнит.
Один винт с крестообразным шлицем 6 мм с маленькой головкой в нижнем левом углу.
Два винта с крестообразным шлицем 6 мм с большими головками: один в верхнем левом углу и один в середине.
Шаг 30

Прежде чем снимать верхнюю крышку, необходимо отсоединить разъём трекпада, синий и белый кабель питания и кабель динамика, как описано в следующих шагах.
Поднимите верхнюю крышку с правой стороны и используйте лопаточку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой планкой. Из‑за различий в моделях разъём трекпада может отличаться от показанного на изображении.
Шаг 31

Аккуратно приподнимите верхнюю крышку примерно на 1,5 см и сдвиньте её, чтобы получить доступ к кабелям питания и динамика.
Если верхняя крышка застревает, может потребоваться освободить защёлки, удерживающие крышку на металлическом каркасе вдоль внешнего края отсека батареи.
Шаг 32

Разъёмы на концах кабелей очень крепко прикреплены к гнёздам на материнской плате. Тянув непосредственно за кабель, вы либо отделите кабель от его разъёма, либо оторвёте гнездо от материнской платы.
Поднимите верхнюю крышку настолько, чтобы отсоединить синий и белый кабель питания от материнской платы. Используя ногти или стоматологический инструмент, аккуратно подденьте разъём из гнезда. Убедитесь, что тянете только за сам разъём, а не за гнездо.
Шаг 33

Полностью снимите верхнюю крышку и отсоедините разноцветный кабель динамика от материнской платы. Как и раньше, убедитесь, что тянете только за разъём, а не за гнездо.
Совет: разноцветный кабель может быть легче и безопаснее отсоединить после снятия верхнего теплоэкрана. Подоприте верхнюю крышку в вертикальном положении при снятии экрана — разъём тогда становится гораздо доступнее.
Шаг 34

Удалите следующие 15 винтов:
Четырнадцать винтов с крестообразным шлицем 3 мм.
Один винт с крестообразным шлицем 5,5 мм в верхнем левом углу.
Учтите положение магнита в нижнем правом углу.
Шаг 35

Поднимите верхний экран со стороны правого края, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.
Шаг 36

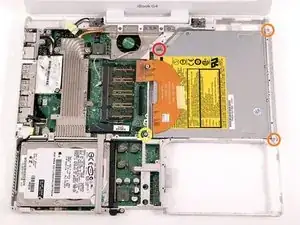

Удалите следующие 4 винта:
Один винт с крестообразным шлицем 3 мм в канале между оптическим приводом и вентилятором.
Два винта с крестообразным шлицем 6 мм с обоих концов рамки привода.
Один винт с крестообразным шлицем 6 мм с втулкой в кронштейне, выступающем из нижнего левого угла привода.
Шаг 37

Существуют два разных типа ленточных кабелей оптического привода. Если кабель, выходящий из привода, белый — пропустите этот шаг. Если кабель оранжевый, выполните этот шаг и пропустите следующие два.

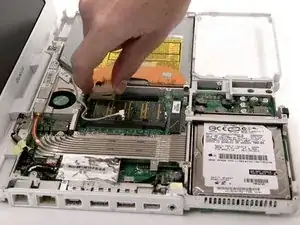

Отсоедините оранжевый ленточный кабель оптического привода от материнской платы.
Шаг 38

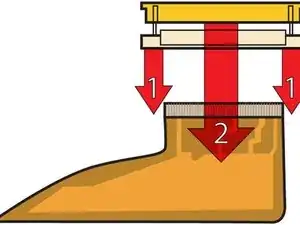

Это диаграмма зажима ленточного разъёма, который вы будете отсоединять в следующем шаге.
1) Захватите замыкающую планку по обеим сторонам ногтями и приподнимите её немного (примерно 1/16" или 2 мм).
2) После освобождения замыкающей планки вытяните кабель из разъёма.
Шаг 39

Освободите зажим ленточного кабеля оптического привода, как описано выше. Вытяните ленточный кабель привода из разъёма.
Шаг 40

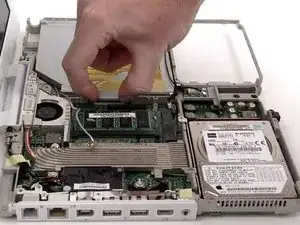

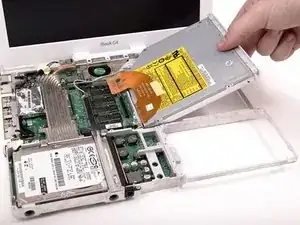

Поднимите оптический привод из металлического каркаса.
Шаг 41

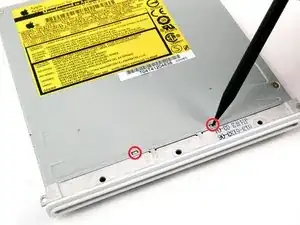

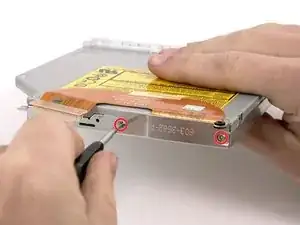

Удалите два винта с крестообразным шлицем, фиксирующие металлический кронштейн и кабель на задней стороне оптического привода.
Шаг 42

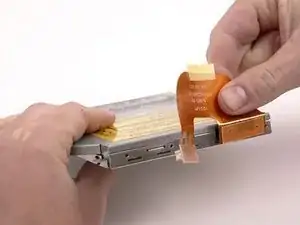

Отклейте оранжевый кабель от верхней поверхности оптического привода, при необходимости удаляя ленту, и отсоедините его.
Шаг 43

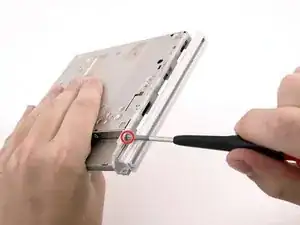

Удалите один винт с крестообразным шлицем, фиксирующий лицевую панель (безель) спереди оптического привода.
Этот винт длиннее двух винтов, которые фиксируют кронштейн и кабель сзади привода.
Шаг 44

У безеля есть несколько маленьких хрупких защёлок, которые легко сломать.

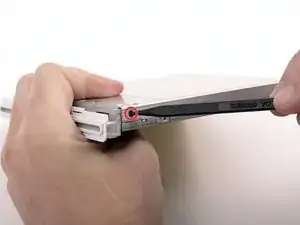

Используйте лопаточку, чтобы аккуратно прижать две защёлки на верхней части безеля.
Шаг 45

Держите оптический привод на боку и прижмите оставшуюся защёлку, чтобы освободить безель от привода.
Шаг 46

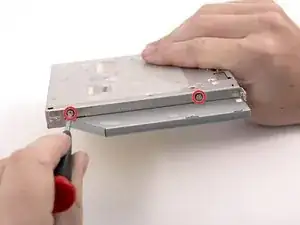

Переверните привод и снимите два винта с крестообразным шлицем с кронштейна на боковой стороне привода.
Эти винты имеют частичную резьбу.
Если у вас в оптическом приводе застрял компакт‑диск или другой предмет, у нас есть руководство по ремонту оптического привода.
Заключение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
