Замена инвертора дисплея iBook G4 12" 800 MHz–1.2 GHz

Поверните фиксатор батареи на 90 градусов по часовой стрелке с помощью монеты.

Выньте батарею из компьютера.

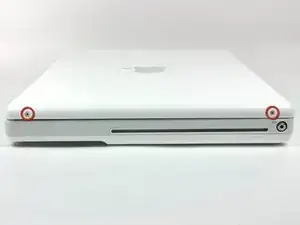

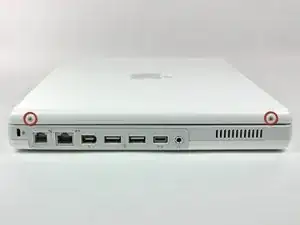

Используя шестигранную отвёртку 1.5 мм, выкрутите по две шестигранные винты с каждой стороны дисплея (всего четыре винта).

Если у вас нет шестигранной отвёртки 1.5 мм, эти винты, вероятно, можно выкрутить отвёрткой Torx T6. Однако при использовании Torx T6 вероятность срезать шляпки винтов выше.

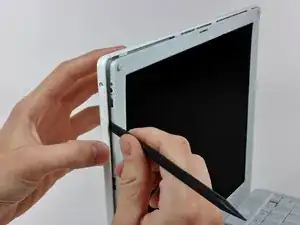

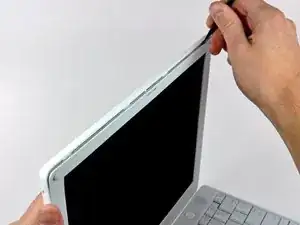

Вставьте плоский конец лопатки перпендикулярно лицевой части дисплея в зазор между передней и задней рамками рядом с верхним левым углом дисплея.

Поверните лопаткой от дисплея, чтобы отжать заднюю рамку от передней.

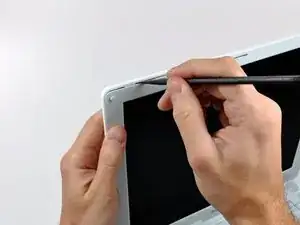

Проведите лопаткой вдоль верхнего края передней рамки дисплея, чтобы равномерно отделить обе рамки.

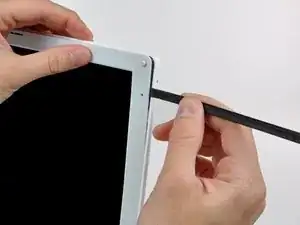

Начиная с верхнего левого угла, используйте плоский конец лопатки, чтобы отжать заднюю рамку от левого края дисплея.

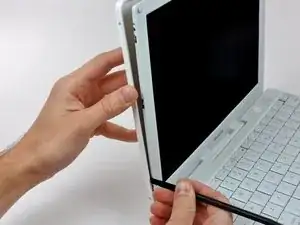

Используйте плоский конец лопатки, чтобы отжать заднюю рамку от правого края дисплея.

При необходимости отожмите вдоль нижнего края задней рамки, чтобы отделить её от сборки дисплея.

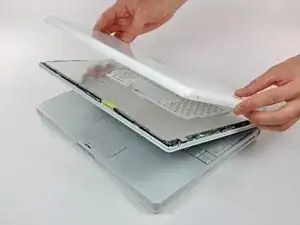

Снимите заднюю рамку со сборки дисплея.

Закройте дисплей.

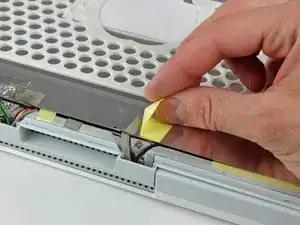

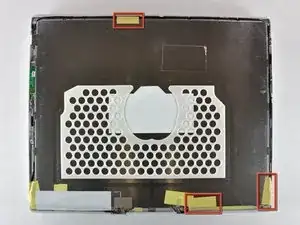

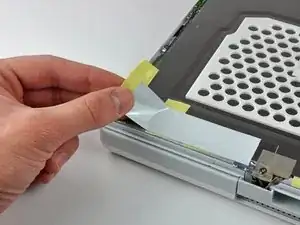

Снимите небольшие кусочки жёлтой клейкой ленты, фиксирующие тонкую металлическую крышку ЖК к дисплею.

Снимите большой кусок ленты рядом с правым шарниром дисплея.

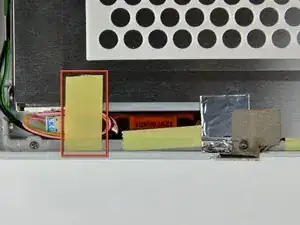

Снимите ленту, закрывающую разъём кабеля инвертора.

Снимите кусок фольгированной ленты в центре тонкой металлической крышки ЖК.

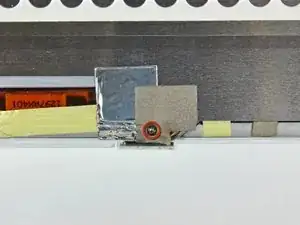

Вывинтите крестовую винту рядом с правым шарниром дисплея.

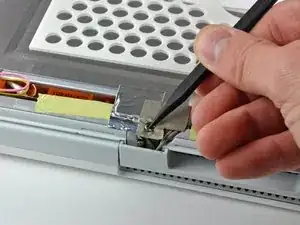

С помощью кончика лопатки выньте маленькую прокладку под только что извлечённой винтой.

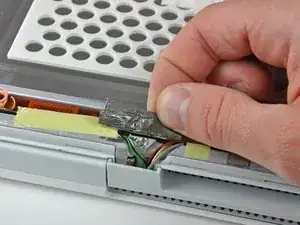

Снимите фольгированные/оплётчатые куски ленты с алюминиевой рамки шарниров сцепления. Оставьте ленту прикреплённой к тонкой стальной крышке ЖК.

Снимите небольшой кусок ленты, удерживающий заземляющий ремешок кабеля данных дисплея к крышке ЖК.

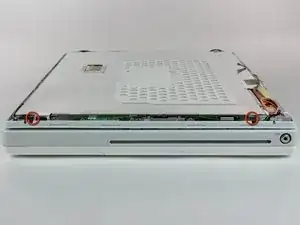

Вывинтите две крестовые винты, фиксирующие левую и правую стороны ЖК к рамке шарниров сцепления (всего четыре винта).

Осторожно снимите тонкую стальную крышку ЖК.

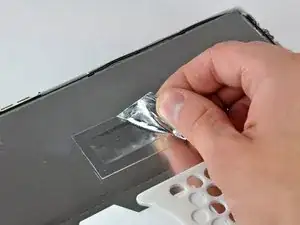

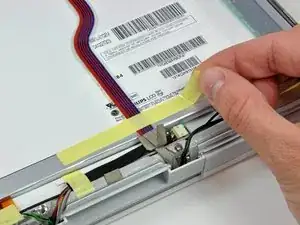

Снимите долгий кусок ленты, фиксирующий кабель данных дисплея к ЖК.

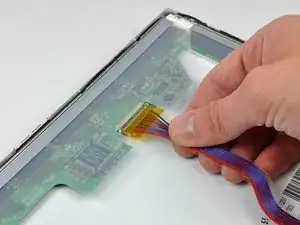

Отсоедините кабель данных дисплея, потянув кабель от разъёма на ЖК.

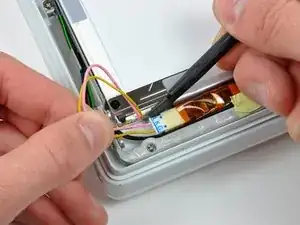

Отсоедините кабель подсветки от инвертора.

Удобно использовать лопатку, чтобы отодвинуть разъём подсветки от гнезда, пока вы слегка тянете его провода от инвертора.

Откройте дисплей.

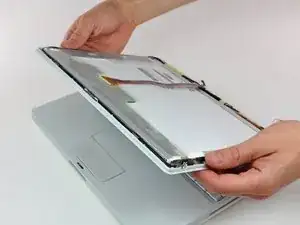

Поднимите ЖК из сборки дисплея.

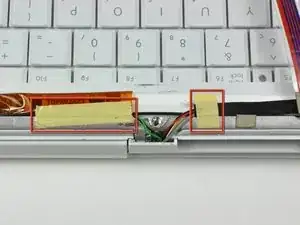

Снимите куски ленты, удерживающие инвертор и кабели инвертора к шарнирам сцепления.

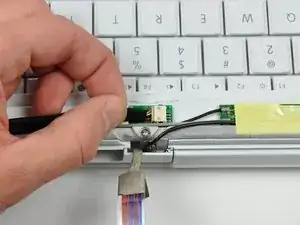

Отсоедините кабель инвертора, потянув его разъём от гнезда на плате инвертора.

Плата инвертора очень тонкая и хрупкая, её легко сломать. Будьте осторожны.

Этот разъём имеет склонность заедать в гнезде. Удобно протолкнуть разъём кончиком лопатки через два маленьких отверстия в верхней части гнезда, одновременно вытягивая разъём из гнезда.

Обхватывайте кабель инвертора за чёрную ленту, а не за отдельные провода. Тянуть за сами провода неизбежно повредит кабель инвертора.

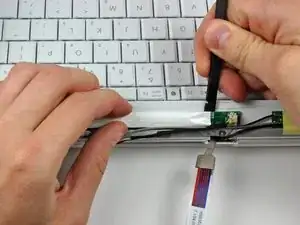

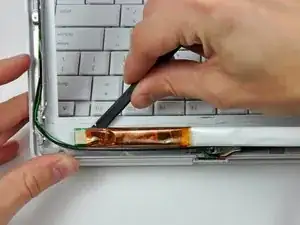

Подведите плоский конец лопатки под середину платы инвертора.

Сдвиньте лопатку к дальним левому и правому краям, чтобы отделить плату инвертора от клея, фиксирующего её к передней рамке.

Снимите плату инвертора.
