Замена индикатора сна (белый мигающий светодиод) в iBook G4 12" 800 MHz–1.2 GHz

Замена пульсирующего белого светодиодного индикатора состояния сна.

Шаг 1

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Шаг 2

Выньте батарею из компьютера.

Шаг 3

Потяните защёлки клавиатуры на себя и поднимите клавиатуру вверх, пока она не отщёлкнется.

Если клавиатура не отсоединяется, используйте маленькую плоскую отвёртку, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Шаг 4

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её снять.

Отодвиньте проволочную защёлку от карты AirPort в сторону дисплея, затем поверните вверх, чтобы освободить её от экрана памяти.

Шаг 5

Возьмитесь за прозрачную пластиковую язычок карты AirPort и потяните в сторону дисплея.

Шаг 6

Держите карту AirPort в одной руке и отсоедините кабель антенны другой рукой.

Шаг 7

Удалите четыре серебристых винта с крестообразным шлицем, фиксирующих экран памяти.

Шаг 8

Возьмитесь за металлическую скобу сверху экрана памяти и потяните вверх, чтобы снять экран.

Шаг 9

Поднимите кабель клавиатуры от логической платы, удерживая кабель как можно ближе к разъёму.

Убедитесь, что вы снова подключили кабель клавиатуры перед установкой экрана памяти.

Шаг 10

Используйте булавку (или любой другой предмет), чтобы снять три резиновые ножки с нижней крышки.

Шаг 11

Удалите три только что обнаруженных винта с крестообразным шлицем.

Шаг 12

Используйте лопатку или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых крепились резиновые буферы.

Шаг 13

Удалите три винта Torx с помощью отвёртки T8 Torx.

Короткий винт находится в центре компьютера.

Шаг 14

Удалите два винта с крестообразным шлицем по обе стороны от контактов батареи.

Шаг 15

Глубоко вдохните. Вас ждут трудные моменты, но мы обещаем — нижняя крышка снимается.

Введите тонкие кромки нижней крышки вокруг отсека батареи внутрь, загнув их мимо защёлок, затем поднимите, чтобы освободить этот угол нижней крышки.

Шаг 16

На стенке отсека батареи есть защёлка, которая фиксирует нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку защёлки и потяните вверх за нижнюю крышку, чтобы освободить защёлку от удерживающих её язычков.

Шаг 17

Проведите лопаткой по шву между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Поднимайте нижнюю крышку и при необходимости продолжайте использовать лопатку, пока не услышите три чётких щелчка.

Шаг 18

Продолжайте проводить лопаткой вдоль переднего правого угла. На стороне портов есть две защёлки: одна возле переднего угла и одна возле порта для выхода звука.

Шаг 19

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед тем, как снять нижнюю крышку. Вставьте лопатку в нижнюю крышку выше оптического привода и проведите ею к задней части компьютера, пока не услышите три чётких щелчка.

Шаг 20

Когда передняя часть и боковины нижней крышки освободятся, поверните компьютер так, чтобы задняя часть была обращена к вам, и поднимите нижнюю крышку вверх и от себя, пока задние защёлки не освободятся.

Полезно слегка покачивать крышку вверх и вниз.

Шаг 21

Снимите маленькие жирные пружины с белыми пластиковыми колпачками по обе стороны контактов батареи.

Шаг 22

Удалите 4 винта с крестообразным шлицем с нижнего щита.

Два более длинных винта расположены вдоль края компьютера, рядом с портами.

Шаг 23

Снимите нижний щит.

Шаг 24

Удалите два винта с крестообразным шлицем, фиксирующих плату DC-In.

Шаг 25

Отключите кабель DC-In от логической платы.

Шаг 26

Отведите кабель от оптического привода, при необходимости удалив ленту, и выверните плату питания постоянного тока из её отсека под углом.

Шаг 27

Удалите два винта Phillips из отсека аккумулятора.

Шаг 28

Рекомендуем поместить компьютер на плиту серой антистатической упаковочной пены с этого момента, чтобы предотвратить повреждение платы логики.

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий винт Phillips вблизи середины компьютера.

Шаг 29

Удалите следующие 7 винтов с краёв области клавиатуры.

Три винта Phillips 2 мм вдоль правого края.

Один винт Phillips 4,5 мм под местом, где был магнит.

Один винт Phillips 6 мм с маленькой головкой в нижнем левом углу.

Два винта Phillips 6 мм с крупными головками: один в верхнем левом углу и один посередине.

Шаг 30

Перед тем как сорвать верхний корпус, необходимо отключить разъём трекпада, синий и белый кабель питания и кабель динамика, как описано в следующих шагах.

Поднимите верхний корпус с правой стороны и используйте лопаточку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой защёлкой. Из‑за различий в моделях разъём трекпада может отличаться от показанного на фото.

Шаг 31

Осторожно приподнимите верхний корпус примерно на 1,3 см и отведите его, чтобы получить доступ к кабелям питания и динамика.

Если верхний корпус заедает, может потребоваться освободить защёлки, удерживающие верхний корпус на металлическом каркасе вдоль внешнего края отсека аккумулятора.

Шаг 32

Разъёмы на концах кабелей очень прочно крепятся в гнёздах на плате логики. Тяга за сам кабель приведёт либо к отсоединению кабеля от разъёма, либо к вырыванию гнезда с платы.

Приподнимите верхний корпус достаточно, чтобы отсоединить синий и белый кабель питания от платы логики. С помощью ногтей или стоматологического крючка аккуратно подденьте разъём из гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Шаг 33

Полностью снимите верхний корпус и отключите многоцветный кабель динамика от платы логики. Как и прежде, убедитесь, что вы тянете только за разъём, а не за гнездо.

Совет: многоцветный кабель может быть проще и безопаснее отсоединить после снятия верхнего теплового щита. Подперев верхний корпус в вертикальном положении при снятии щита, разъём становится гораздо более доступным.

Шаг 34

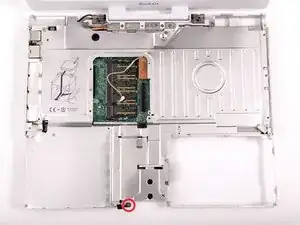

Удалите один винт Phillips, фиксирующий индикатор сна к металлическому каркасу.

Шаг 35

Переверните компьютер и отключите индикатор сна от платы логики.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
