Замена нижней крышки корпуса MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

Используйте пальцы, чтобы отодвинуть оба фиксирующих язычка аккумулятора от батареи и выньте аккумулятор из компьютера.

Удалите четыре одинаковых винта Phillips 3,4 мм на крышке модуля памяти. Головы этих винтов имеют диаметр 4 мм, а не 3 мм, как у винтов корпуса.

Поднимите крышку модуля памяти достаточно, чтобы за неё схватиться, и сдвиньте её в вашу сторону, оттянув от корпуса.

Снимите три винта Phillips в отсеке аккумулятора возле защёлки. Apple сделала эти винты немного под углом, чтобы их было легче выкрутить. На модели A1261 головы этих винтов имеют диаметр 4 мм, а не 3 мм, как у винтов корпуса.

Удалите следующие шесть винтов:

Два Torx T6 14,5 мм по обе стороны от слота оперативной памяти.

Четыре Phillips 3,4 мм вдоль петли.

Снимите четыре винта Phillips 3,4 мм на стороне с портами компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips с тыльной стороны компьютера.

Снова поверните компьютер на 90 градусов и снимите четыре винта Phillips с боковой стороны компьютера.

Не отрывайте верхнюю часть корпуса резко. Корпус соединён с логической платой ленточным кабелем.

Поднимите заднюю часть корпуса и проводите пальцами по бокам, освобождая корпус по ходу. Когда боковые стороны будут освобождены, возможно, потребуется покачать корпус вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель трекпада и клавиатуры от логической платы.

Снимите верхнюю крышку корпуса.

Отключите оранжевый ленточный кабель SuperDrive от логической платы, при необходимости удалив ленту.

Удалите следующие три винта:

Два чёрных Torx T6 4 мм по обе стороны от SuperDrive.

Один Torx T6 серебристого цвета 8,7 мм (в некоторых моделях чёрный) в задней части привода рядом с динамиком.

Одной рукой оттяните кабель динамика, а другой поднимите оптический привод вверх и выньте его из компьютера.

Если у вас застрял CD или другой предмет в оптическом приводе, у нас есть руководство по ремонту оптического привода.

Отключите указанные десять разъёмов от логической платы.

Разъёмы имеют разные положения для четырёх ревизий MacBook Pro, рассмотренных в этом руководстве; их расположение выделено на трёх изображениях этого шага.

Поверните большой кабель передачи данных дисплея влево и отключите маленький правый кабель температурного датчика, находящийся под ним.

Если у вас модель A1261, правый кабель температурного датчика расположен между разъёмом правого вентилятора и кабелем передачи данных дисплея.

Снимите один чёрный Torx T6 4 мм, фиксирующий прозрачную пластиковую крышку над правым датчиком освещённости.

Снимите прозрачную пластиковую крышку с правого датчика освещённости.

Отклейте оранжевую каптон-ленту, фиксирующую левый кабель температурного датчика к логической плате.

Если у вас MacBook Pro 17" модель A1229, это средний температурный датчик.

Удалите следующие двенадцать винтов:

Семь Torx T6 6,5 мм.

Два Torx T6 с цилиндрическим стержнем 7,6 мм, фиксирующие разъём аккумулятора к нижней крышке.

Три Torx T6 7,8 мм.

Поднимите левую сторону логической платы и отключите разноцветный разъём питания с нижней стороны платы.

Возьмитесь за логическую плату за левую сторону и за тонкую часть рядом с правым вентилятором, и поверните плату, выводя её из нижней крышки.

Если правая сборка динамика по-прежнему прикреплена к логической плате, удерживайте плату одной рукой и немного сдвиньте динамик вверх, чтобы освободить его от платы.

Для правильной сборки MacBook Pro вам потребуется очистить и заменить термопасту на трёх микросхемах с обратной стороны логической платы. Используйте наше руководство по нанесению термопасты для подготовки поверхности процессора и радиатора.

Отключите два антенных кабеля, подключенных к карте AirPort Extreme.

Кабель с серой оплёткой подключается к разъёму с левой стороны, а кабель с белой оплёткой — к разъёму с правой стороны.

Если у вас MacBook Pro 17" модель A1229, к карте AirPort Extreme подключены три антенных кабеля вместо двух.

Если у вас MacBook Pro 17” модель A1261, кабель с чёрной оплёткой подключается к левой стороне разъёма, а кабель с синей оплёткой — к правой стороне. Серый кабель не подключён и его конец закрыт.

Удалите одиночный чёрный винт T6 Torx длиной 4 мм из верхнего правого угла карты AirPort Extreme.

Поднимите карту AirPort Extreme и выдвиньте её из разъёма.

Снимите два серебристых винта T6 Torx длиной 7.8 мм из верхнего левого и нижнего правого углов узла левого динамика.

Магнит в разъёме MagSafe может притянуть верхний винт к себе после того, как винт будет освобождён.

Поднимите узел левого динамика и слегка поворотите его. Полностью снять динамик пока нельзя, так как он всё ещё подключён к левой плате ввода/вывода под ним.

Отключите правый динамик от левой платы ввода/вывода. Обязательно тяните за верхнюю часть белого разъёма, а не за сам кабель.

Вытащите узел правого динамика из компьютера.

Если лента прикрепляет пучок кабелей attenda к узлу левого динамика, удалите её.

Отключите два кабеля, подключающие узел левого динамика к левой плате ввода/вывода.

Отклейте кабели iSight и инвертора, которые прикреплены мягким клеем над левым вентилятором.

Снимите пять винтов T6 Torx длиной 7.8 мм, закрепляющих вентиляторы в нижнем корпусе.

Поднимите радиатор с прикреплёнными вентиляторами и извлеките его из компьютера.

Если вы заменяете радиатор, обязательно перенесите прикреплённый термодатчик на новый радиатор.

Если вам нужно снова установить радиатор в ноутбук, у нас есть руководство по термопасте, которое упрощает замену термопасты.

Сейчас хорошее время откинуть вентиляторы назад и удалить пыль из решётки. Также очистите засохшую термопасту с контактных площадок радиатора.

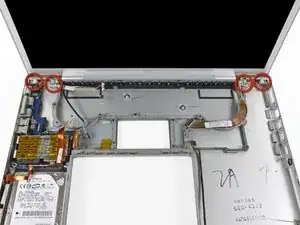

Снимите десять серебристых винтов T6 Torx, закрепляющих дисплей (по пять с каждой стороны). С правой стороны винт длиной 9.6 мм крепит кабель данных дисплея, также слева винт, ближайший к внутренней части, имеет длину 9.6 мм. Остальные — 7.8 мм.

Не забудьте заменить заглушки шарниров при повторной установке узла дисплея. Заглушки ориентированы по сторонам, убедитесь, что выступы направлены к нижнему корпусу.

Возьмитесь за узел дисплея с обеих сторон и поднимите его вверх и выньте из компьютера.

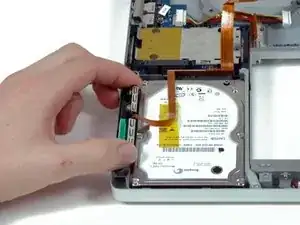

Поднимите модуль Bluetooth из его слота с левой стороны жёсткого диска.

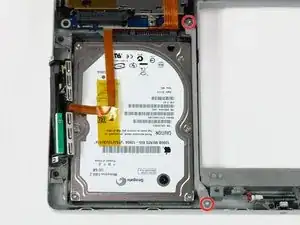

Снимите два серебристых винта T6 Torx, закрепляющих серую металлическую прижимную планку с правой стороны жёсткого диска.

Поднимите серую металлическую прижимную планку и извлеките её из компьютера.

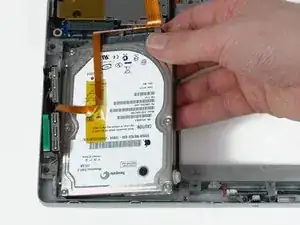

Поднимите жёсткий диск с правой стороны и извлеките его из компьютера. Модуль Bluetooth и оранжевая ленточная плата всё ещё прикреплены к жёсткому диску и выйдут вместе с ним.

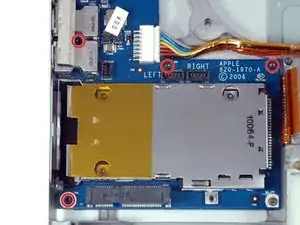

Снимите четыре чёрных винта T6 Torx длиной 4 мм, закрепляющих левую плату ввода/вывода к нижнему корпусу.

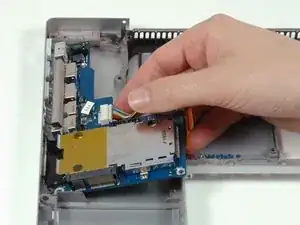

Поднимите правую сторону левой платы ввода/вывода и выдвиньте её из компьютера.

Отклейте оранжевую ленту, закрывающую правый термодатчик.

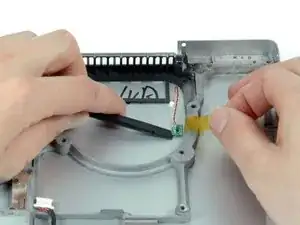

Используйте лопатку или ноготь, чтобы отодрать правый термодатчик от нижнего корпуса.

Если у вас MacBook Pro 17" модель A1229 или A1261, повторите этот процесс для левого термодатчика. Обратите внимание, что расположения отличаются: правый находится рядом с приёмником винта внутреннего вентилятора. Левый расположен по линии с приёмником винта, но на 20 мм вперёд от него.

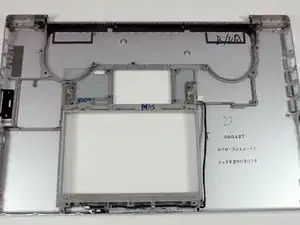

Остаётся нижний корпус.
