Замена левого датчика температуры MacBook Pro 17" моделей A1151 A1212 A1229 и A1261 (модель A1229)

Используйте пальцы, чтобы отвести обе защёлки батареи от самой батареи и выньте батарею из компьютера.

Снимите четыре одинаковых винта Phillips 3,4 мм с крышки отсека памяти. Эти винты имеют головки диаметром 4 мм, в отличие от винтов корпуса с головками 3 мм.

Поднимите крышку отсека памяти достаточно, чтобы захватить её, и сдвиньте к себе, оттянув её от корпуса.

Снимите три винта Phillips в отсеке батареи возле защёлки. Apple предусмотрела небольшой наклон этих винтов, чтобы их было легче отвинчивать. На модели A1261 эти винты имеют головки диаметром 4 мм, в отличие от винтов корпуса с головками 3 мм.

Снимите следующие шесть винтов:

Два Torx T6 14,5 мм по обе стороны от разъёма оперативной памяти.

Четыре винта Phillips 3,4 мм вдоль шарнира.

Снимите четыре винта Phillips 3,4 мм на стороне компьютера с портами.

Поверните компьютер на 90 градусов и снимите два винта Phillips с задней части компьютера.

Снова поверните компьютер на 90 градусов и снимите четыре винта Phillips с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка подключена к логической плате ленточным кабелем.

Поднимите заднюю часть корпуса и проводите пальцами вдоль сторон, освобождая корпус по мере продвижения. Когда стороны будут освобождены, возможно, придётся покачать корпус вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель трекпада и клавиатуры от логической платы.

Снимите верхнюю крышку.

Отключите оранжевый ленточный кабель SuperDrive от логической платы, при необходимости удалив ленту.

Снимите следующие три винта:

Два чёрных Torx T6 4 мм по обе стороны SuperDrive.

Один Torx T6 8,7 мм серебристого цвета (в некоторых моделях чёрный) сзади привода возле динамика.

Одной рукой отведите назад кабель динамика и другой рукой поднимите оптический привод и выньте его из компьютера.

Если в оптическом приводе застрял диск или другой предмет, у нас есть руководство по ремонту оптического привода.

Отключите десять указанных разъёмов от логической платы.

Разъёмы имеют разные положения для четырёх ревизий MacBook Pro, охватываемых этим руководством; их расположение выделено на трёх изображениях в этом шаге.

Поверните крупный кабель данных дисплея влево и отключите короткий кабель правого датчика температуры, находящийся под ним.

Если у вас модель A1261, кабель правого датчика температуры расположен между разъёмом правого вентилятора и кабелем данных дисплея.

Снимите один чёрный Torx T6 4 мм, фиксирующий прозрачный пластиковый щиток над правым датчиком окружающего освещения.

Снимите прозрачный пластиковый щиток с правого датчика окружающего освещения.

Отклейте оранжевую каптон-ленту, фиксирующую кабель левого датчика температуры к логической плате.

Если у вас MacBook Pro 17" модель A1229, это средний датчик температуры.

Снимите следующие двенадцать винтов:

Семь Torx T6 6,5 мм.

Два Torx T6 7,6 мм со ступицей, фиксирующие разъём батареи к нижней крышке.

Три Torx T6 7,8 мм.

Поднимите левую сторону логической платы и отключите многоцветный силовой разъём с нижней стороны платы.

Возьмите логическую плату за левую сторону и за тонкую часть рядом с правым вентилятором и поверните плату, чтобы вынуть её из нижней крышки.

Если правая сборка динамика остаётся прикреплённой к логической плате, удерживайте плату одной рукой и сдвиньте динамик вверх, чтобы освободить его от платы.

Для правильной сборки MacBook Pro необходимо очистить и заново нанести термопасту на три микросхемы на нижней стороне логической платы. Используйте наше руководство по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.

Отсоедините два антенных кабеля, подключенных к плате AirPort Extreme.

Кабель с серой изоляцией подключается к левому разъему, а кабель с белой изоляцией — к правому.

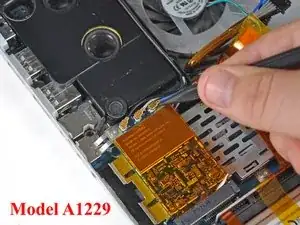

Если у вас MacBook Pro 17" модель A1229, к плате AirPort Extreme подключены три антенных кабеля вместо двух.

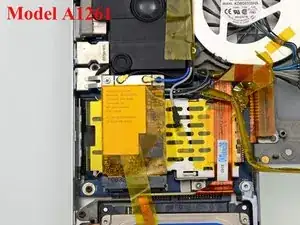

Если у вас MacBook Pro 17” модель A1261, кабель с черной изоляцией подключается к левому разъему, а кабель с синей изоляцией — к правому. Серый кабель не подключен и его конец закрыт.

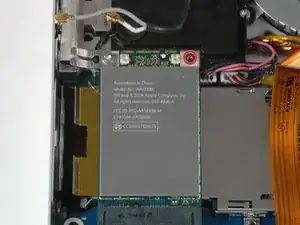

Удалите один черный винт T6 Torx длиной 4 мм в правом верхнем углу платы AirPort Extreme.

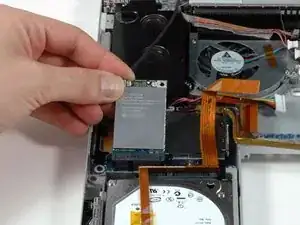

Поднимите плату AirPort Extreme и выведите её из разъема, сдвинув вбок.

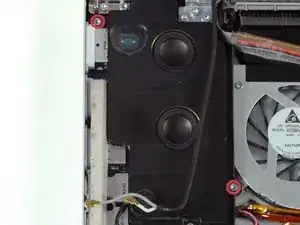

Удалите два серебристых винта T6 Torx длиной 7.8 мм в верхнем левом и нижнем правом углах узла левого динамика.

Магнит в коннекторе MagSafe может притянуть верхний винт после его отвинчивания.

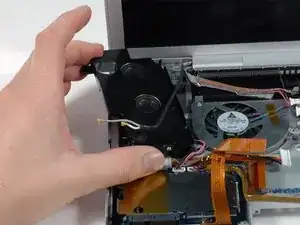

Поднимите и слегка поверните узел левого динамика. Полностью снять динамик пока нельзя, он все ещё подключен к левой плате ввода/вывода под ним.

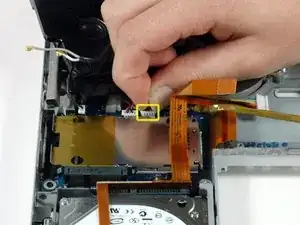

Отключите правый динамик от левой платы ввода/вывода. Тяните за верхнюю часть белого разъема, а не за сам кабель.

Выньте узел правого динамика из компьютера.

Если лента прикрепляет пучок кабелей attenda к узлу левого динамика — удалите её.

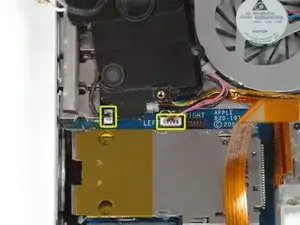

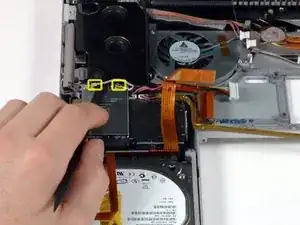

Отключите два кабеля, соединяющие узел левого динамика с левой платой ввода/вывода.

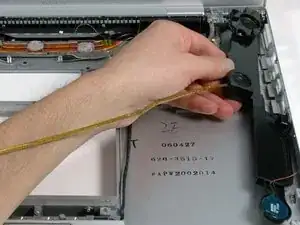

Отклейте кабели iSight и инвертора, которые прикреплены лёгким клеем над левым вентилятором.

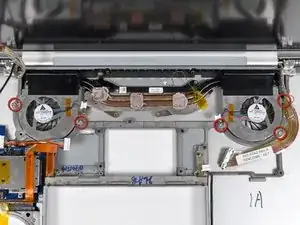

Удалите пять винтов T6 Torx длиной 7.8 мм, фиксирующих вентиляторы к нижнему корпусу.

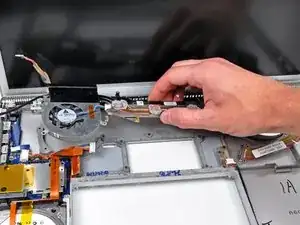

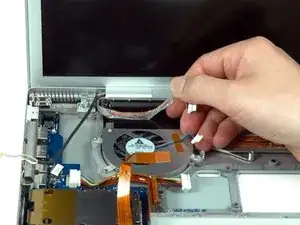

Поднимите радиатор вместе с прикрепленными вентиляторами и выньте их из компьютера.

Если вы заменяете радиатор, обязательно перенесите прикреплённый термодатчик на новый радиатор.

Если вам нужно снова установить радиатор в ноутбук, у нас есть руководство по термопасте, которое упрощает замену термопасты.

Это хорошее время откинуть вентиляторы и очистить решётку от пыли. Также очистите засохшую термопасту с контактных площадок радиатора.

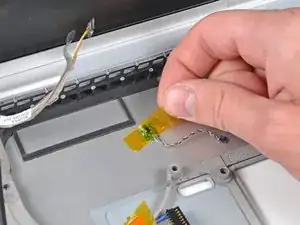

Отклейте оранжевую клейкую ленту Kapton, закрывающую левый термодатчик.

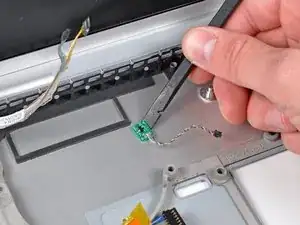

С помощью лопатки аккуратно подденьте левый термодатчик и снимите его с нижнего корпуса.
