Замена оптического привода MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

С помощью пальцев отодвиньте оба язычка фиксатора батареи от батареи и выньте батарею из компьютера.

Удалите четыре одинаковых винта Phillips 3,4 мм с крышки отсека памяти. У этих винтов головки диаметром 4 мм, в отличие от 3 мм у винтов корпуса.

Поднимите крышку отсека памяти достаточно, чтобы ухватиться за неё, и сдвиньте её к себе, оттягивая от корпуса.

Снимите три винта Phillips в отсеке батареи рядом с защёлкой. Apple предусмотрела небольшой угол у этих винтов, чтобы облегчить их снятие. В модели A1261 у этих винтов головки диаметром 4 мм, в отличие от 3 мм у винтов корпуса.

Удалите следующие шесть винтов:

Два T6 Torx винта 14,5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 3,4 мм вдоль шарнира.

Снимите четыре винта Phillips 3,4 мм на стороне компьютера с портами.

Поверните компьютер на 90 градусов и снимите два винта Phillips с задней панели компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips с боковой панели компьютера.

Не дергайте верхнюю крышку резко. Крышка прикреплена к логической плате ленточным кабелем.

Поднимите заднюю часть корпуса и проведите пальцами по бокам, освобождая крышку по мере продвижения. После освобождения боков может потребоваться покачать крышку вверх‑вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель трекпада и клавиатуры от логической платы.

Снимите верхнюю крышку.

Отключите оранжевый ленточный кабель SuperDrive от логической платы, при необходимости удалив скотч.

Снимите следующие три винта:

Два чёрных T6 Torx винта 4 мм по обе стороны от SuperDrive.

Один серебристый T6 Torx винт 8,7 мм (в некоторых моделях чёрный) сзади привода рядом с динамиком.

Одной рукой оттяните кабель динамика, а другой поднимите оптический привод вверх и выньте его из компьютера.

Если в оптическом приводе застрял CD или другой предмет, у нас есть руководство по ремонту оптического привода.

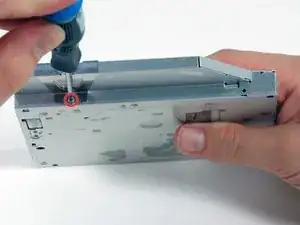

Удалите один винт Phillips, фиксирующий монтажный кронштейн с левой стороны оптического привода.

Поверните привод и отсоедините оранжевый ленточный кабель от оптического привода.

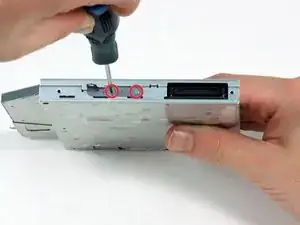

Снимите два винта Phillips, фиксирующие монтажный кронштейн с задней части оптического привода.

Поверните привод и снимите один винт Phillips, фиксирующий монтажный кронштейн с правой стороны оптического привода.

Если вы приобрели оптический привод без монтажных кронштейнов, просто перенесите три серебристых металлических кронштейна и оранжевый ленточный кабель на новый привод.

Если в оптическом приводе застрял CD или другой предмет, у нас есть руководство по ремонту оптического привода.
