Замена левого температурного датчика для моделей MacBook Pro 17" A1151 A1212 A1229 и A1261

Используя пальцы, отведите обе защёлки батареи от батареи и выньте батарею из компьютера.

Снимите четыре одинаковых винта Phillips 3,4 мм с дверцы отсека памяти. Эти винты имеют головки диаметром 4 мм, а не 3 мм, как винты корпуса.

Поднимите дверцу отсека памяти настолько, чтобы можно было её ухватить, и сдвиньте её на себя, отводя от корпуса.

Снимите три винта Phillips в батарейном отсеке рядом с защёлкой. Apple предусмотрела небольшой наклон этих винтов, чтобы их было легче выкручивать. В модели A1261 у этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Удалите следующие шесть винтов:

Два T6 Torx винта 14,5 мм по обе стороны от слота оперативной памяти.

Четыре Phillips винта 3,4 мм вдоль петли.

Снимите четыре Phillips винта 3,4 мм на стороне портов компьютера.

Поверните компьютер на 90 градусов и снимите два Phillips винта с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре Phillips винта с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка соединена с платой логики при помощи ленточного кабеля.

Поднимите заднюю часть крышки и проводите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков, возможно, придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель трекпада и клавиатуры от платы логики.

Снимите верхнюю крышку.

Отключите оранжевый ленточный кабель SuperDrive от платы логики, при необходимости сняв скотч.

Снимите следующие три винта:

Два чёрных T6 Torx винта 4 мм по обе стороны от SuperDrive.

Один серебристый T6 Torx винт 8,7 мм (в некоторых моделях чёрный) в задней части привода рядом с динамиком.

Одной рукой оттяните кабель динамика, а другой поднимите оптический привод вверх и выньте его из компьютера.

Если у вас застрял диск или другой предмет в приводе, у нас есть руководство по ремонту оптического привода.

Отключите десять указанных разъёмов от платы логики.

Разъёмы имеют разные положения для четырёх ревизий MacBook Pro, охваченных этим руководством, и их расположение выделено на трёх изображениях этого шага.

Поверните большой кабель передачи данных дисплея влево и отключите малый кабель правого температурного датчика, находящийся под ним.

Если у вас модель A1261, кабель правого температурного датчика расположен между разъёмом правого вентилятора и кабелем передачи данных дисплея.

Снимите один чёрный T6 Torx винт 4 мм, фиксирующий прозрачный пластиковый щиток над правым датчиком окружающего света.

Снимите прозрачный пластиковый щиток с правого датчика окружающего света.

Отклейте оранжевую ленту Kapton, фиксирующую кабель левого температурного датчика к плате логики.

Если у вас MacBook Pro 17" модель A1229, это — средний температурный датчик.

Снимите следующие двенадцать винтов:

Семь T6 Torx винтов 6,5 мм.

Два винта T6 Torx с цангой 7,6 мм, фиксирующие разъём батареи к нижнему корпусу.

Три T6 Torx винта 7,8 мм.

Поднимите левую сторону платы логики и отключите многокрасочный силовой разъём с нижней части платы.

Возьмитесь за плату логики за левую сторону и за тонкую часть возле правого вентилятора и выверните плату логики из нижнего корпуса.

Если правый динамик остаётся прикреплённым к плате логики, удерживайте плату одной рукой и сдвиньте динамик вверх, чтобы освободить его от платы.

Для правильной сборки MacBook Pro вам потребуется очистить и заново нанести термопасту на три микросхемы на нижней стороне платы логики. Используйте наше руководство по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.

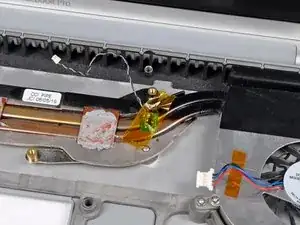

Отклейте оранжевую каптоновую ленту, закрывающую левый термодатчик.

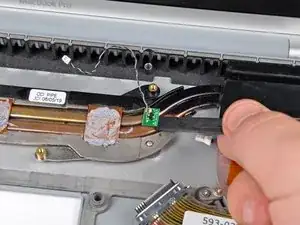

Используйте лопатку, чтобы поддеть и снять левый термодатчик с радиатора.
