Замена передней рамки дисплея PowerBook G4 Aluminum 12" 1–1.5 GHz

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов вправо.

Поднимите батарею и извлеките её из компьютера.

Снимите четыре винта с крестообразным шлицем с крышки отделения памяти.

Сдвиньте крышку памяти в сторону от отсека памяти.

Удалите длинный чёрный винт с крестообразным шлицем рядом с картой памяти.

Снимите маленькую планку экранирования (EMI) под чёрным винтом.

Опустите дверцу на правой стороне отсека батареи.

Используя лопатку или плоскую отвёртку, отсоедините антенный разъём Airport от карты.

Возьмитесь за пластиковую язычок и вытяните карту полностью наружу.

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это пугает — глубоко вдохните перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх, пока не услышите щелчок. Затем перенесите палец на левый край клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете две защёлки слева от клавиши из двух маленьких отверстий в ножничном механизме.

При установке клавиш на место поместите клавишу прямо над слотом и нажмите вниз, пока не услышите щелчок фиксации.

Используйте ноготь или маленькую плоскую отвёртку, чтобы отодрать серые наклейки, закрывающие каждый из винтов.

Снимите два коротких винта с крестообразным шлицем.

Поднимите клавиатуру за клавиши «esc» и «eject» и аккуратно поднимайте, пока клавиатура не примет вертикальное положение.

Возьмитесь за ленточный разъём клавиатуры рядом с коннектором и отсоедините его от логической платы.

Снимите три винта с крестообразным шлицем 2,5 мм в отсеке батареи.

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем с корпуса.

Внешние винты корпуса приблизительно 1/4 дюйма в длину.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите только нижний винт по обе стороны от петли.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем на внешней стенке отсека батареи.

Примечание: при сборке эти два винта имеют длинные шейки.

Переверните компьютер и откройте его.

Удалите следующие 14 винтов:

Шесть винтов с крестообразным шлицем 2,5 мм по обеим сторонам области клавиатуры.

Пять винтов с крестообразным шлицем 4,5 мм на левой половине области клавиатуры.

Один винт с шестигранной головкой 7 мм в верхнем левом углу верхней части корпуса (отвертка T6 Torx подойдёт).

Один винт с крестообразным шлицем 15 мм в верхней средней части области клавиатуры.

Один винт с шестигранной головкой 16,5 мм в верхнем правом углу верхней части корпуса (также можно использовать T6 Torx).

Этот шаг чрезвычайно сложен и может повредить ваш компьютер. Легко выдернуть разъём с красным и чёрным проводами (питание) из материнской платы. Если это произойдёт, почти невозможно исправить.

Отодерите два куска фольгированной ленты на левой стороне области клавиатуры.

Разъёмы на концах кабелей очень плотно сидят в гнёздах на логической плате. Тяга за сам кабель приведёт к отсоединению кабеля от разъёма или к вырыву гнезда из платы.

Аккуратно отсоедините кабели микрофона и питания от логической платы. Используя ногти или зубочистку, осторожно подденьте разъёмы в их гнёздах. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Начиная с одного из верхних углов возле экрана, обойдите рамку, отделяя верхнюю часть корпуса от нижней.

Используя отвёртку, аккуратно отожмите два серых пластиковых защёлки внутри отсека батареи, чтобы снять правую часть верхней панели.

Есть ещё две серых пластиковых защёлки, удерживающие левую часть верхней панели. Они не легко поддаются, так как скрыты от взгляда до разборки. Они находятся в том же положении, что и две в отсеке батареи, но на противоположной стороне трекпада. Попробуйте вставить плоский монтажный инструмент в отверстия защёлок и сдвинуть защёлки внутрь (в сторону экрана), чтобы они освободились и выпустили левую часть верхней панели.

Снимите верхнюю панель с компьютера.

Отодерите жёлтую ленту, закрепляющую кабель инвертора рядом с вентилятором.

Удалите следующие восемь винтов:

Один крестовый винт 4,5 мм рядом с модемом.

Три крестовых винта 6 мм рядом с дисплеем.

Два больших крестовых винта 7,5 мм с прикреплёнными пружинами.

Два крестовых винта 13 мм: один на нижней левой стороне радиатора и один между вентилятором и оптическим приводом.

Отогните кабель Bluetooth с правой стороны вентилятора.

Поднимите кабель инвертора одной рукой и аккуратно проденьте его вокруг радиатора. Кабель инвертора всё ещё подключён к плате логики, поэтому будьте осторожны, чтобы не натягивать кабель слишком сильно.

Поддерживая радиатор обеими руками, аккуратно извлеките его из компьютера. Следите, чтобы не согнуть медную тепловую трубку, соединяющую две секции радиатора.

Если вам нужно заново установить радиатор в ноутбук, у нас есть руководство по термопасте, которое упрощает замену термопрокладки.

Снимите один крестовый винт, фиксирующий плату датчика Холла к оптическому приводу.

Освободите кабель, соединяющий плату датчика Холла с платой DC‑to‑DC.

Используйте лопатку или кончик пальца, чтобы отсоединить кабель датчика Холла от платы DC‑to‑DC.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель жёсткого диска от платы логики.

Снимите два крестовых винта, крепящих кронштейн жёсткого диска к металлической раме.

Поднимите жёсткий диск вверх и извлеките его из компьютера.

Используйте лопатку или кончик пальца, чтобы отсоединить кабель индикатора спящего режима от платы DC‑to‑DC.

Удалите следующие пять винтов/стойек с платы DC‑to‑DC:

Один крестовый винт 3,5 мм в правом нижнем углу.

Два крестовых винта 3 мм по обе стороны контактов батареи.

Один крестовый винт 10 мм в правом верхнем углу.

Одна стойка длиной 14 мм и диаметром 4 мм в левом верхнем углу. Вы можете снять эту стойку либо с помощью воротка на 4 мм, либо плоскогубцами с длинными губками.

Снимите серебристые контактные пластины экранирования, расположенные рядом с контактами батареи.

Используйте лопатку, чтобы поддеть край платы DC‑to‑DC, ближайший к дисплею, и извлеките плату из компьютера.

Снимите три крестовых винта, крепящих модем и экран модема к плате логики.

Отсоедините модем от платы логики, приподняв нижний край модема. Пока не удаляйте модем полностью — он всё ещё подключён к плате RJ‑11.

Переверните модем и отсоедините кабель RJ‑11.

Разъёмы на концах кабелей часто очень плотно прилегают к гнёздам на плате логики. Тяга за сам кабель приведёт либо к отделению кабеля от разъёма, либо к повреждению гнезда на плате логики.

Аккуратно отсоедините шесть указанных разъёмов от платы логики. Чтобы отсоединить четыре белых разъёма, используйте ногти или стоматологическую лопатку, чтобы осторожно поддеть разъёмы в их посадочных местах. Убедитесь, что вы тянете только за корпус разъёма, а не за гнездо.

Поднимите кабель среднего динамика из нижнего левого угла вентилятора и разъедините две секции кабеля.

Освободите микрофонный кабель из его канала в металлической раме.

Удалите следующие девять винтов:

Четыре крестовых винта 3 мм вдоль левой кромки и возле вентилятора.

Один крестовый винт 4 мм в нижнем левом углу.

Два крестовых винта 6 мм рядом с левым шарниром.

Один крестовый винт 9 мм в верхнем левом углу вентилятора.

Один крестовый винт 12 мм прямо над местом, где находился жёсткий диск.

Отогните жёлтую ленту, фиксирующую кабель данных дисплея к металлической раме, и освободите кабель данных дисплея из его паза в раме.

Удалите только что обнаруженный крестовый винт рядом с платой RJ‑11.

В некоторых компьютерах могут быть два крестовых винта, крепящих плату RJ‑11 к металлической раме.

Поднимите плату RJ‑11 с левой стороны и снимите один крестовый винт, скрытый под ней.

Возможно, придётся снять металлический щит над платой RJ‑11, прежде чем вы сможете её приподнять.

Поднимите и снимите серебристые экранирующие пластины (EMI), расположенные над портами слева на компьютере.

Оттяните оранжевый кабель оптического привода одной рукой и другой рукой приподнимите переднюю часть металлической рамы над кабелем оптического привода.

Выведите микрофонный кабель из его канала в верхнем правом углу рамы.

Теперь металлическая рама должна быть свободна и может быть удалена из корпуса. При снятии рамы следите, чтобы ни один из кабелей не зацепился за раму.

При сборке ноутбука убедитесь, что через петлю металлической рамки в верхней правой части проходят две проволоки — серебристая проволока под прямым углом и тонкий чёрный микрофонный канал. Третья проволока, идущая под рамой, прокладывается над вентилятором. Четвёртая проволока в этом углу прямо прикреплена к рамке.

Удалите два винта с крестообразным шлицем (Phillips) в нижнем правом углу платы логики.

При сборке обратите внимание на пластиковую деталь сразу справа от винтов. Убедитесь, что Вы не забыли установить её на место перед закручиванием винтов платы логики.

Не поднимайте плату логики полностью, не отключив сначала разъём питания (DC-In), расположенный под платой логики.

Приподнимите плату логики частично со стороны оптического привода.

Отключите разъём питания (DC-In) от нижней стороны платы логики.

Снимите два винта Phillips длиной 6 мм в верхнем правом углу компьютера.

Снимите освободившийся небольшой металлический кронштейн.

Удалите два утопленных винта Phillips на правой стороне оптического привода.

Приподнимите оптический привод за его передний левый угол и вытащите его из корпуса.

Если в оптическом приводе застрял CD или другой предмет, у нас есть руководство по ремонту оптического привода.

Отключите разноцветный разъём, сдвинув его влево.

Отключите серебристый Bluetooth-кабель, потянув его вверх.

Удалите один винт Phillips с правой стороны платы.

Выньте плату Bluetooth из корпуса.

Отодвиньте жёлтую ленту с правой стороны сабвуфера.

Удалите один винт Phillips с правой стороны сабвуфера, под лентой, которую Вы только что сняли.

Снимите жёлтую ленту, которая закрепляет оставшиеся кабели на стороне сабвуфера.

Сдвиньте сабвуфер от экрана и выньте его из корпуса.

Сабвуфер приклеен к корпусу, поэтому может потребоваться небольшое усилие.

Выведите антенну AirPort Extreme из слота карты и нижнего корпуса, при необходимости удаляя ленту.

Положите ткань между экраном и нижним корпусом.

Закройте нижний корпус и переверните ноутбук.

Удалите два винта Phillips из нижнего корпуса.

Удалите два винта Phillips по обе стороны петли дисплея.

Возьмите нижний корпус и нажмите вниз со стороны петель, одновременно поворачивая другой конец корпуса к себе, пока он не отщёлкнется, затем полностью снимите его (оставив дисплей).

Вы фактически отделили корпус компьютера от дисплея.

Снимите два винта Torx T6 в нижнем левом и нижнем правом углах дисплея, крепящие заднюю панель к сборке дисплея.

Вставьте лопатку между левой кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, при этом край инструмента направлен к ЖК-панели.

Поверните инструмент от ЖК-панели, чтобы отщёлкнуть заднюю рамку от защёлок на передней рамке дисплея.

Продвигайтесь вдоль левого края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте лопатку между правой кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, при этом край инструмента направлен к ЖК-панели.

Поверните инструмент от ЖК-панели, чтобы отщёлкнуть заднюю рамку от защёлок на передней рамке дисплея.

Продвигайтесь вдоль правого края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте лопаточку между верхним краем передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, при этом край инструмента должен быть направлен в сторону ЖК‑экрана.

Поверните инструмент от ЖК‑экрана, чтобы отщёлкнуть заднюю рамку с выступов передней рамки дисплея.

Продвигайтесь вдоль верхнего края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте лопаточку в зазор между передней рамкой и задней рамкой дисплея вблизи верхнего левого угла.

Освободите защёлку, поворачивая лопаточку от экрана.

Повторите этот процесс в верхнем правом углу дисплея.

Эти защёлки особенно сложны для разъединения и могут потребовать дополнительного усилия.

Приподнимите верхний край задней рамки дисплея слегка.

Сдвиньте заднюю рамку дисплея от себя, чтобы отсоединить последние несколько защёлок.

Поверните заднюю рамку дисплея и положите её рядом с дисплеем.

Задняя рамка всё ещё соединена с дисплеем ленточными кабелями по нижнему краю.

Переверните устройство и снимите по два ф Phillips‑винта 4.5 мм с каждой стороны металлического кронштейна (всего четыре винта).

Пропустите инвертер дисплея, антенну и кабели данных дисплея через кронштейн и снимите металлический кронштейн.

Переверните устройство.

Снимите Phillips‑винт 5.5 мм, соединяющий инвертер дисплея с передней рамкой дисплея.

Инвертер — очень тонкая печатная плата, очень хрупкая и легко трескается. Берегитесь при обращении.

Используя заострённый конец лопаточки, поднимите инвертер дисплея из крышки муфты.

Снимите три Phillips‑винта 3.0 мм, соединяющие крышку муфты с передней рамкой дисплея.

Опустите левый край крышки муфты вниз.

Опустите правый край крышки муфты вниз.

Снимите крышку муфты с устройства.

Отключите кабель инвертера, потянув разъём от гнезда на плате инвертера.

Снимите две полоски ленты, закрывающие кабель данных дисплея.

Потяните разъём кабеля данных дисплея от его гнезда, чтобы отключить его от ЖК‑экрана.

Снимите два Phillips‑винта 3.0 мм, закрепляющие ЖК‑экран с левой стороны передней рамки дисплея.

Снимите два Phillips‑винта 3.0 мм, закрепляющие ЖК‑экран с правой стороны передней рамки дисплея.

Оттолкните ЖК‑экран от передней рамки дисплея.

Снимите ЖК‑экран.

Снимите два Phillips‑винта 5.5 мм, фиксирующие левую петлю муфты к передней рамке дисплея.

Поднимите немного секцию планки петли муфты и снимите всю петлю муфты с передней рамки дисплея.

Снимите три Phillips‑винта 3.0 мм, фиксирующие правую крышку муфты к передней рамке дисплея.

Снимите два Phillips‑винта 5.5 мм, фиксирующие правую крышку муфты к передней рамке дисплея.

Поднимите немного секцию планки петли муфты и снимите всю петлю муфты с передней рамки дисплея.

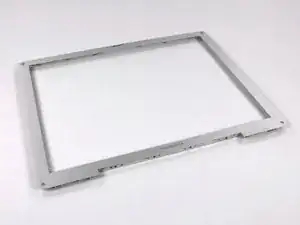

Остаётся передняя рамка.
