Замена кабеля оптического привода MacBook Pro 15" Unibody середины 2010 г.

Снимите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Три фигурных крестовых винта 13,5 мм (14,1 мм).

Семь крестовых винтов 3 мм.

При выкручивании обратите внимание, что они выходят под небольшим углом. При сборке их необходимо устанавливать в том же положении.

Держась обеими руками, поднимите нижнюю крышку в районе вентиляционного отверстия, чтобы отщелкнуть её от двух защёлок, фиксирующих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Снимите два тригранных винта 7,4 мм, фиксирующие батарею к верхней части корпуса.

Примечание: для некоторых ремонтов (например, замены жёсткого диска) снятие аккумулятора не обязательно, однако это предотвращает случайное короткое замыкание электроники на материнской плате. Если вы не снимаете аккумулятор, будьте осторожны, так как части материнской платы могут находиться под напряжением.

Необязательно выполнять шаги 3–6, чтобы снять аккумулятор при замене жёсткого диска. Тем не менее рекомендуется отключать все источники питания от электроники перед работой с ней.

С помощью кончика пальца аккуратно оторвите угол предупреждающей наклейки, чтобы открыть скрытый тригранный винт.

Снимите последний тригранный винт 7,4 мм, фиксирующий аккумулятор к верхней части корпуса.

Поднимите аккумулятор за пластиковую тяговую петлю и сдвиньте его от длинного края верхней части корпуса.

Не пытайтесь полностью извлечь аккумулятор пока.

Наклоните аккумулятор от платы логики настолько, чтобы получить доступ к разъёму кабеля аккумулятора.

Оттяните разъём кабеля аккумулятора от его гнезда на плате логики и извлеките аккумулятор из верхней части корпуса.

Оттягивайте разъём кабеля аккумулятора от центра платы логики.

Если вы устанавливаете новый аккумулятор, откалибруйте его после установки:

Зарядите до 100%, затем держите на зарядке как минимум ещё 2 часа. Затем отключите питание и используйте ноутбук, чтобы разрядить аккумулятор. Когда появится предупреждение о низком уровне заряда, сохраните работу и держите ноутбук включённым до перехода в режим сна из-за низкого заряда. Подождите не менее 5 часов, затем зарядите ноутбук до 100% без прерываний.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить контроллер управления системой (SMC) вашего MacBook.

Используйте плоский конец лопатки, чтобы приподнять разъём ленточного кабеля AirPort/Bluetooth с платы логики.

Отключите кабель камеры, потянув его разъём от гнезда на плате логики в направлении оптического привода.

Используйте плоский конец лопатки, чтобы приподнять разъём оптического привода с платы логики.

Снимите два крестовых винта, фиксирующих корпус платы AirPort/Bluetooth.

Осторожно поверните корпус платы AirPort/Bluetooth (с подключёнными кабелями AirPort/антенн) наружу из нижней крышки.

Снимите следующие три крестовых винта, фиксирующие оптический привод к верхней части корпуса:

Один крестовый винт 4,5 мм, фиксирующий кронштейн оптического привода к верхней части корпуса рядом с вентилятором.

Два крестовых винта 2,5 мм, фиксирующие оптический привод к верхней части корпуса рядом с отверстием оптического привода.

Поднимите оптический привод в районе его разъёма и потяните его от верхней части корпуса, чтобы извлечь из компьютера.

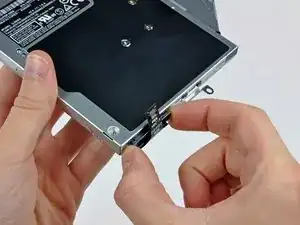

Вытяните кабель оптического привода из оптического привода.

Обязательно тяните за края разъёма, а не за сам кабель.
