Замена камеры iSight в MacBook Core Duo

Используйте монету или лопаточку, чтобы повернуть запирающий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Удалите три равномерно расположенных винта Phillips с задней стенки отсека для батареи.

Винты закреплены в металлической крышке оперативной памяти.

При установке крышки оперативной памяти используйте лопаточку, чтобы снова вставить поролоновую прокладку за задней стенкой для правильного расположения батареи.

Поднимите L-образную крышку оперативной памяти, сдвиньте её вправо и извлеките из компьютера.

Удалите следующие 3 винта:

Один Phillips #00 длиной 11 мм посередине корпуса.

Два Phillips #00 длиной 14.5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается посередине.

Снимите следующие 3 винта с задней стенки отсека для батареи:

Два Phillips #00 длиной 3 мм. (A1181 имеет три винта 3 мм и один 4 мм.)

Один Phillips #00 длиной 4 мм с правой стороны.

При установке этих винтов аккуратно нажмите на нижнюю крышку, чтобы совместить отверстия под винты.

Эти винты легко срываются, поэтому будьте осторожны при их выкручивании.

Удалите два винта Phillips #00 длиной 6 мм с обеих сторон правой стенки отсека для батареи (не те, которые находятся ближе всего к разъёму батареи).

Удалите четыре указанных винта Phillips #00 длиной 3 мм с передней стенки отсека для батареи. При работе слева удалите 2-й, 4-й, 7-й и 9-й винт.

Снимите следующие 4 винта с задней части компьютера:

Два плечевых (shouldered) Phillips по 7 мм по бокам.

Два Phillips по 10.5 мм ближе к центру.

Не перетягивайте их; это может деформировать корпус.

Удалите два плечевых Phillips #00 длиной 5.2 мм с оптической стороны компьютера.

Снимать аналогичные винты с другой стороны компьютера не обязательно.

Начиная от дисплея и двигаясь по направлению к передней части компьютера, подденьте верхнюю крышку. Она удерживается защёлками справа над оптическим приводом. Они отпустят при довольно сильном подъёме.

Будьте осторожны при поддевании верхней крышки. Очень легко порезать кончик пальца.

К верхней крышке подключены шлейфы трекпада и клавиатуры к логической плате, поэтому не снимайте верхнюю крышку полностью пока.

Если защёлки тяжело отворачиваются, убедитесь, что вы не поддеваете пластиковую верхнюю панель отдельно от её металлической рамки.

Держа верхнюю крышку приподнятой (снизу или сверху), используйте лопаточку, чтобы поддеть оранжевый кабель трекпада и клавиатуры в разъёме и отсоединить его.

Старайтесь поддевать между чёрным гнездом и белым разъёмом. Возможно, придётся поддевать с обеих сторон, чтобы он освободился.

Не поддевайте снизу или сверху, поддевайте с боков.

Если вы случайно повредите кабель верхней крышки при снятии, мы продаём этот кабель отдельно и у нас есть руководство по его замене.

Возьмите белую пластиковую петлю, прикреплённую к жёсткому диску, и потяните её влево, чтобы извлечь жёсткий диск из компьютера.

Снимите два винта Phillips с переднего края оптического привода.

Короткий винт (3 мм) утоплён и находится ближе к модулям оперативной памяти. Другой — 3.5 мм.

Отсоедините оранжевый шлейф оптического привода от логической платы.

Отключите только что обнаруженный шлейф данных дисплея. Если на разъёме нет язычка для вытягивания, может помочь лопаточка для отсоединения разъёма.

Отключите вновь обнаруженный шлейф жёсткого диска.

Отделите фольгированную ленту между вентилятором и оптическим приводом.

Снимите винт Phillips длиной 8.5 мм, фиксирующий шлейф данных дисплея к металлической раме.

Поднимите шлейф данных дисплея вдоль кромки оптического привода, чтобы открыть серебристый винт Phillips.

Удалите винт Phillips 2,8 мм, фиксирующий оптический привод.

Кабель Bluetooth может закрывать винт; аккуратно отодвиньте его в сторону перед удалением винта.

Не затягивайте этот винт слишком сильно при повторной установке. Вы можете повредить пластиковый корпус.

После снятия винта отведите металлическую защёлку назад, в сторону вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Отведите кабель жёсткого диска от передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из компьютера.

Удалите следующие 3 винта:

Два винта Phillips 3 мм рядом с правым динамиком.

Один винт Phillips 6 мм, проходящий через отверстие в пластиковом выступе над сабвуфером.

Будьте осторожны, чтобы не перетянуть винт над сабвуфером, иначе пластик может треснуть.

Поднимите правый динамик из его гнезда и отложите в сторону.

С помощью пластикового лома аккуратно приподнимите белый пластиковый паз и сдвиньте металлический С-образный направляющий элемент вправо, отступая от дисплея.

Используйте пластиковый лом, чтобы аккуратно отключить кабель микрофона от платы логики. Работайте слева направо, медленно расшатывая разъём, чтобы вытянуть его из гнезда.

Вертикальное тянущее усилие на этот разъём сломает гнездо на плате логики. Этот разъём следует снимать горизонтально, аккуратно тянув кабель микрофона в сторону экрана и одновременно поддев пластиковой лопаткой между разъёмом и гнездом.

Поднимите черный кабель правого динамика одной рукой и отведите серебристый кабель микрофона от серебристого металлического зажима прямо над правым слотом оперативной памяти.

Отведите серебристый кабель микрофона и серый кабель передачи данных дисплея от защёлок внизу сабвуфера.

Удалите один винт Phillips 3,2 мм, фиксирующий петлю заземления в кабеле передачи данных дисплея, расположенный прямо над платой Bluetooth.

Отключите два антенных кабеля от карты Airport и черный кабель инвертора от платы логики. (Тяните вертикально за все три.)

Удалите следующие 2 винта с правого крепления петли:

Один винт Phillips 6 мм с левой стороны крепления петли.

Один винт Phillips 10 мм с правой стороны крепления петли.

Поднимите правое крепление петли и извлеките его из компьютера.

Удерживайте дисплей одной рукой при снятии винтов с левого крепления петли.

Удалите следующие 3 винта с левого крепления петли:

Один винт Phillips 6 мм меньшего диаметра с правой стороны.

Один винт Phillips 6 мм большего диаметра из середины.

Один винт Phillips 10 мм с левой стороны.

Поднимите левое крепление петли и извлеките его из компьютера.

Возьмите сборку дисплея по обеим сторонам и поднимите её вверх и наружу из компьютера.

Следующие шаги должны быть одинаковыми как для белых, так и для чёрных MacBook.

Используйте тонкую пластикoвую карточку, чтобы освободить защёлки и их клипсы, удерживающие переднюю рамку дисплея на сборке дисплея. По левой стороне рамки дисплея расположены пять защёлок.

Вам может быть проще снять некоторые рамки дисплея, если работать от их внутренних краёв, непосредственно рядом с/над ЖК-панелью.

Не используйте карту, которую нельзя заменить в случае повреждения. Клипсы могут быть трудны для снятия, и карта может изгибаться и ломаться, становясь непригодной.

Продолжайте освобождать защёлки вдоль верхнего края сборки дисплея.

Будьте осторожны при работе вблизи камеры iSight.

Далее освободите пять защёлок, фиксирующих рамку дисплея с правой стороны.

Поднимите переднюю рамку дисплея сверху и используйте пластиковую карту, чтобы освободить защёлки вдоль нижнего края рамки дисплея.

Убедитесь, что ваша карта находится между металлической рамкой вокруг ЖК-панели и рамкой дисплея, и не касается самой ЖК-панели.

После освобождения всех удерживающих защёлок поднимите переднюю рамку дисплея и отведите её от сборки дисплея.

При повторной установке передней рамки дисплея на корпус дисплея вам может быть проще соединить защёлки и клипсы, если нажимать на четыре стороны рамки в следующем порядке: сверху, снизу, затем по бокам (слева или справа). Возможно, придётся приложить дополнительное усилие вдоль нижней стороны рамки, чтобы она плотно защёлкнулась.

Иногда при снятии передней рамки дисплея крепёжные защёлки, которые должны оставаться на скобах ЖК‑экрана, выходят вместе с передней рамкой. Выполните этот и следующий шаг, чтобы перенести защёлки обратно на скобу ЖК‑экрана.

Используйте металлическую лопаточку или другой тонкий инструмент, чтобы аккуратно поддеть серые пластиковые защёлки с выступов, формованных в передней рамке дисплея. Для этого шага может пригодиться плоская отвертка 0,8 мм. Возможно, будет проще снять некоторые из этих защёлок, поддев их за длинные стороны.

Будьте осторожны: защёлки изготовлены из тонкого пластика и являются хрупкими.

Вставьте один конец фиксатора под край его углубления, сделанного в скобе ЖК‑экрана.

Используйте край лопаточки, чтобы задвинуть короткий крючковый язычок на нижней стороне другого конца фиксатора в вырезанное углубление в скобе ЖК‑экрана.

На второй фотографии показан правильно установленный фиксатор.

Возможно, будет легче посадить короткие крючковые язычки на нижней стороне каждого конца фиксатора в вырезы на скобе ЖК‑экрана, если сначала слегка согнуть вниз оба конца фиксатора, но не сгибайте их слишком сильно — требуется лишь небольшое отклонение, чрезмерная сила может их сломать.

Удалите три винта Phillips 4,2 мм, удерживающие крышку сцепления.

Держа дисплей прижатым одной рукой, другой рукой приподнимите левый конец крышки сцепления со шарнира сцепления и проведите кабель инвертора и кабели AirPort через зазор в крышке сцепления. Если кабели зацепятся за два крючковых выступа на внутреннем конце крышки сцепления, аккуратно освободите их.

При подъёме крышки сцепления может помочь её покачивание.

При сборке убедитесь, что вы не защемляете чёрный кабель инвертора или провода AirPort при защёлкивании левого конца крышки сцепления на место. Чтобы избежать защемления, полезно приподнять и удерживать эти кабели у верхней части шарнира, а не оставлять их вдоль боков шарнира.

Приподнимите правый конец крышки сцепления, направляя кабели данных дисплея и iSight через зазор и два крючковых выступа на правом конце крышки сцепления. Если кабели зацепятся за два крючковых выступа, аккуратно освободите их.

Снимите крышку сцепления с узла дисплея.

При сборке избегайте защемления кабелей данных дисплея и iSight. Направляя правый конец крышки сцепления на место, но прежде чем защёлкнуть его, пропустите эти кабели между двумя крючковыми выступами внутри правого конца крышки сцепления и вверх в изогнутую часть крышки сцепления, над шарниром.

Также избегайте защемления проводов подсветки (с белым разъёмом на конце, подключаемым к правому концу инвертора). Они должны проходить под верхним правым краем крышки сцепления. В некоторых моделях два провода серые и чёрные, в других — белый и розовый. Они ведут в отверстие в нижнем правом крае ЖК‑экрана к подсветке.

Снимите маленький кусочек поролоновой ленты, приклеенный над каждой из крышек рамки, в нижнем левом и правом углах.

Используйте лопаточку, чтобы сдвинуть левую крышку рамки в сторону LCD‑панели.

Не поднимайте крышку вертикально! В отличие от большой рамки дисплея, у этой имеются горизонтальные защёлки, которые легко сломать.

Снимите левую крышку рамки с узла дисплея.

Используйте лопаточку, чтобы сдвинуть правую крышку рамки в сторону LCD‑панели.

Снимите правую крышку рамки с узла дисплея.

Немного приподнимите инвертор из дисплея и отсоедините кабель подсветки от его правой стороны.

Установите инвертор обратно в его углубление.

Удалите один винт Phillips 3,2 мм, закрепляющий кабель данных дисплея на правом шарнире сцепления.

Отодвиньте кабель данных дисплея из‑под опорного рычага правого шарнира сцепления.

Удалите двенадцать винтов Phillips 4,2 мм, закрепляющих узел ЖК‑экрана к задней рамке дисплея.

Обратите внимание на то, как кабель микрофона (и у некоторых моделей — антенный кабель) проложены вокруг внешней стороны двух винтов в нижних левом и правом углах экрана. При неправильной прокладке при повторной сборке легко повредить провода. Чтобы увидеть прокладку кабелей более подробно, кликните по фото и увеличьте изображение.

Поднимите нижний край узла ЖК‑экрана немного вверх, затем сдвиньте его вниз, чтобы освободить верхний край из небольшого выступа в задней рамке дисплея.

Выньте его из задней рамки дисплея, следя за тем, чтобы кабели не застряли.

При повторной установке узла ЖК‑экрана в заднюю рамку дисплея, прежде чем затягивать какие‑либо монтажные винты рамки, убедитесь, что короткие латунные штифты, по одному с левой и правой стороны рамки, входят в соответствующие отверстия в раме узла ЖК‑экрана.

Обязательно отслеживайте маленький магнит вдоль левой стороны дисплея. Он может прилипнуть к рамкам ЖК-экрана или к задней рамке дисплея.

Когда крышка дисплея закрыта, этот магнит находится вблизи датчика на небольшой плате в нижней части платы ввода-вывода, сигнализируя MacBook о закрытии дисплея, чтобы устройство могло перейти в режим сна с закрытой крышкой.

Для повторной установки этого магнита вставьте его обратно в гнездо в задней рамке дисплея короткой стороной вверх (см. фото 2), затем верните ЖК-панель в заднюю рамку дисплея и закрепите винтами, чтобы магнит не выпал и не потерялся.

Снимите две полоски жёлтой ленты, закрывающие кабель камеры у верхнего края сборки ЖК-панели.

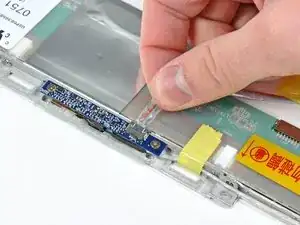

Отключите кабель камеры от платы iSight.

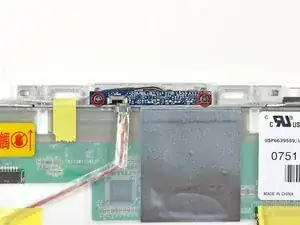

Снимите два винта Phillips с выступом длиной 4.1 мм, которыми плата iSight крепится к её кронштейну.

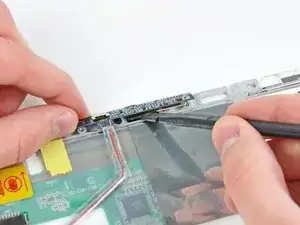

Используйте плоский конец лопатки, чтобы аккуратно поддеть камеру и вынуть её из выемки.

Снимите iSight со сборки ЖК-панели.

Используйте следующие шаги только если ваша чёрная пластиковая передняя рамка iSight повреждена. Если она ещё пригодна к использованию, просто перенесите электронику iSight в существующую рамку.

Используйте кончик лопатки, чтобы аккуратно выдавить микрофон из передней рамки iSight.

Выдавливайте только вокруг внешнего края микрофона.

Снимите два винта Phillips длиной 2.2 мм, которыми рамка iSight крепится к её кронштейну.

Снимите переднюю рамку iSight.
