Замена сломанных штырьков разъема питания дисплея iMac 27" середины 2011 года
ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ!
Это краткое руководство без подробных объяснений о том, как выполнить ремонт. Я долго искал ответы и так и не нашел ни одного. Я допустил множество ошибок, пока случайно не выяснил, что штырьки легко выдвигаются после выпаивания!
Я решил быстро опубликовать эту инструкцию, чтобы сообщить, насколько простым является этот ремонт. Я понимаю, что здесь нет изображений, потому что изначально не планировал публиковать это, а работу уже завершил, но допустил неудачу из-за своих прежних ошибок. Если бы я знал то, что публикую сейчас, ремонт успешно удался бы.
Учтите, что необходимы навыки пайки, но задача несложная. Будьте осторожны, чтобы не повредить паяльником и не задеть другие разъёмы — на плате очень тесно.

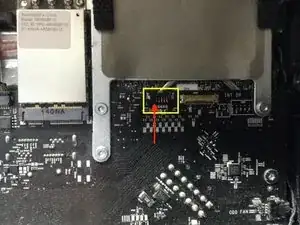

Шаг 1
Первое изображение, которое я использовал, взято с этого сайта: http://www.btobey.com/learn/images/imac-...
Шаг 2

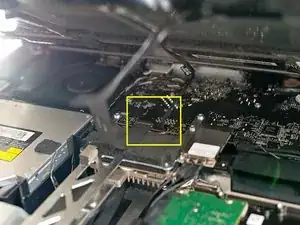

Это может быть разъем внутри iMac или другая плата для запчастей. Я нашел неиспользуемый разъем в своём компьютере.
Шаг 3
Приложите жало паяльника к основанию сломанного штырька, соединённого с печатной платой, и одновременно подденьте его пинцетом сзади, медленно вытягивая наружу.
Шаг 4
То же самое, что и на предыдущем шаге.
Шаг 5
Вставьте штырёк в нужный разъём до упора, чтобы он надёжно зафиксировался внутри.
Шаг 6
Удерживайте штырёк пинцетом у основания и запаяйте его обратно на место.
