Замена IR-платы и кабеля в Mac mini модели A1283

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте лопаточку (Jimmy) в зазор между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Лопаточка должна упереться примерно на 3/8".

Осторожно отогните лопаточку наружу, чтобы немного расширить зазор, и приподнимите нижнюю часть корпуса.

На нижней части корпуса есть несколько пластиковых защёлок, которые входят в паз в алюминиевом верхнем корпусе. Ваша задача — с помощью лопаточки сдвинуть эти защёлки внутрь достаточно, чтобы освободить их из паза, одновременно аккуратно поднимая нижнюю часть корпуса.

Когда одна сторона освободится, поверните Mac mini и начните приподнимать передний край.

Используйте тот же приё м вздёргивания, чтобы одновременно сгибать защёлки внутрь и выводить нижнюю часть корпуса из верхнего корпуса.

Возможно, придётся перемещать лопаточку вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и делайте понемногу.

Продолжайте обходить периметр, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижней части корпуса.

На следующих шагах вы будете снимать антенные платы AirPort и Bluetooth (показаны красным) с внутренней рамки. Действуйте крайне осторожно — повреждение кронштейнов потребует замены внутренней рамки.

Сначала мы снимем антенну AirPort, расположенную в нижнем левом углу этого изображения.

Слегка сожмите два фиксирующих рычага друг к другу и снимите антенну AirPort с её штыря.

Чрезмерное сжатие этих штырей несомненно отломит их от внутренней рамки. Работайте аккуратно.

При установке обратно придётся слегка сжать два штыря, чтобы они вошли в отверстия на плате антенны AirPort.

Две платы Bluetooth-антенн просто снимаются с внутренней рамки.

Возьмитесь за плату Bluetooth-антенны, ближайшую к порту компьютера, за края платы и потяните её прямо вверх, чтобы снять с внутренней рамки.

Тяните осторожно, так как может возникнуть значительное сопротивление, а затем плата внезапно освободится.

Снимите плату антенны, расположенную у передней части mini, потянув её прямо вверх с внутренней рамки.

Если нужно, удалите кусок ленты, фиксирующей антенные проводники к внутренней рамке.

Обязательно следите за пружинками под каждой из трёх антенных плат.

Используйте плоский конец лопаточки, чтобы приподдеть разъём плоского аудиокабеля с аудиоплаты.

Снимите следующие четыре винта, фиксирующие внутреннюю рамку к нижней части корпуса:

Три винта Phillips #00 длиной 6,7 мм

Один винт Phillips #00 длиной 9,5 мм

Винт в нижнем правом углу этого изображения глубоко утоплен в внутренней рамке и длиннее других трёх винтов. Поможет фонарик и тонкая отвёртка при снятии.

Поднимите внутреннюю рамку с нижней части корпуса, начиная с заднего края, пока не почувствуете, как скрытый кромочный разъём на материнской плате разъединится. Затем поднимите прямо вверх, следя за кабелями Bluetooth и 802.11 антенн.

При сборке провод антенны Wi‑Fi прокладывается внутрь вентиляционного отверстия, а затем поверх вентиляции.

Используйте кончик лопаточки, чтобы снять чёрную электрическую ленту, натянутую между платой межсоединений и оптическим приводом.

Используйте плоский конец лопаточки, чтобы отсоединить плоский аудиокабель от платы межсоединений.

При необходимости снимите жёлтую каптон-ленту, закрывающую внутреннюю рамку и оптический привод.

Снимите два винта Phillips, фиксирующие оптический привод к внутренней рамке.

Поверните mini на 180 градусов и снимите два винта Phillips, фиксирующие оптический привод к внутренней рамке с другой стороны.

Снимите два винта Phillips, фиксирующие плату межсоединений к оптическому приводу.

Вставьте плоский конец лопатки в щель между приводом оптического диска и платой межсоединений.

Осторожно расширьте щель, чтобы отсоединить привод оптического диска от платы межсоединений.

Осторожно поднимите привод оптического диска из внутренней рамки.

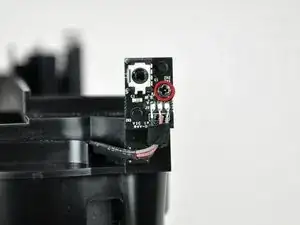

Удалите один винт с крестообразным шлицем, фиксирующий плату ИК-приёмника к внутренней рамке.

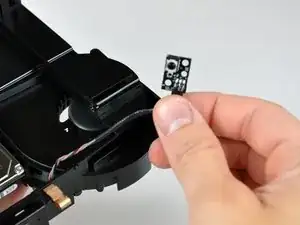

Выведите плату ИК-приёмника и кабель через отверстие во внутренней рамке.

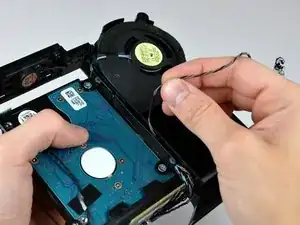

Выведите кабель платы ИК-приёмника из канала вдоль внутренней рамки.

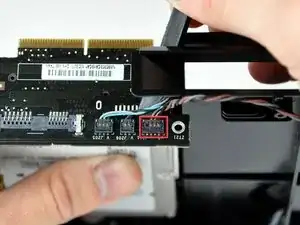

Используйте плоский конец лопатки, чтобы аккуратно отжать разъем платы ИК-приёмника от платы межсоединений и извлечь плату ИК-приёмника из вашего mini.
