Замена экрана iMac G4

Установите компьютер так, чтобы все три винта на нижней стороне дисплея были доступны. Это может быть вертикальное положение или устройство, лежащее экраном вниз на мягкой поверхности.

Будьте осторожны, не создавайте нагрузки на металлическую штангу, соединяющую основание с дисплеем.

Выверните три нижних шестигранных винта 1,5 мм с плотно подходящей шестигранной головкой.

Будьте осторожны, не потеряйте винты — они выпадут, если отвинтить их полностью.

Отделите переднюю панель дисплея от основания, осторожно, но уверенно приложив усилие вверх. В результате две панели должны разъехаться.

Это может быть сложно и потребовать больше силы, чем вы ожидаете, но панели разойдутся.

Как только Вы почувствуете, что передняя панель начинает сдвигаться вверх, не отделяйте секции более чем на несколько сантиметров. Две секции соединены несколькими проводами, которые легко повредить.

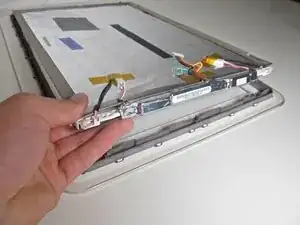

Пока шнуры ещё подключены, получите доступ к внутренностям дисплея сверху.

Красный круг указывает на кабель светодиодов.

Синий круг указывает на кабель инвертора.

Жёлтый круг указывает на разъём TMDS.

Отключите кабель инвертора, захватив провода по обеим сторонам белого разъёма и аккуратно потянув руки в разные стороны.

На белом разъёме может быть полоска прозрачной жёлтой ленты. Аккуратно снимите её.

Следующий шнур, который нужно отсоединить между двумя панелями дисплея — это кабель инвертора. Он находится под инвертором ближе к нижней части экрана и имеет только два провода, подключающиеся к меньшему белому разъёму.

Если жёлтая лента покрывает этот разъём, снимите её.

Как и в предыдущем случае, захватите каждую сторону белого разъёма и аккуратно отключите кабель инвертора.

Третий и последний кабель, который нужно отключить — это разъём TMDS. Он находится под прямоугольной полоской чёрной ленты, из одного конца которой выходит серый и чёрный провод.

Отлейте чёрную ленту, начиная с конца, где выходят провода.

Под чёрной лентой Вы увидите серый и чёрный провода, входящие в разъём, выглядящий как обёрнутый алюминиевой фольгой. Захватите этот разъём и аккуратно потяните вниз, в сторону нижней части дисплея.

Теперь, когда все кабели отключены, можно положить переднюю панель дисплея экраном вниз на мягкую поверхность.

Далее выверните четыре винта 5 мм с головкой T-10, расположенные в углах дисплея.

После удаления четырёх винтов дисплей готов к снятию, а инвертор становится доступен.

Снимите старый дисплей с рамы и установите новый дисплей в точно такой же ориентации, как и старый.

Перед установкой нового дисплея в раму необходимо установить щиток дисплея и EMI-прокладку, которые идут в комплекте с новым LCD-панелем. Инструкции по установке этих деталей будут включены с новым дисплеем.
