iMac 2012-2017 SSD Upgrade (IcyDock)

Следуйте следующим 8 шагам только если вы заменяете жёсткий диск комплектом SSD.

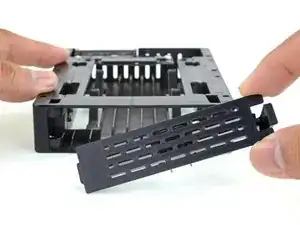

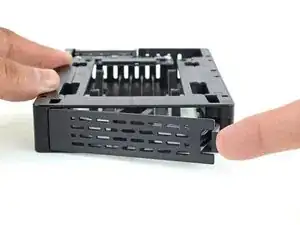

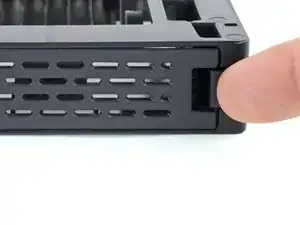

Нажмите защёлку передней панели корпуса пальцем. Удерживая защёлку нажатой, отведите панель наружу.

Снимите переднюю панель.

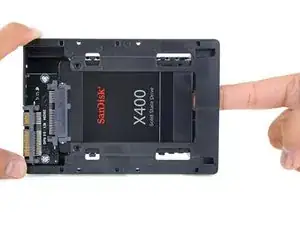

Совместите малый SATA-разъём так, чтобы короткая сторона разъёма SSD совпадала с короткой стороной разъёма корпуса.

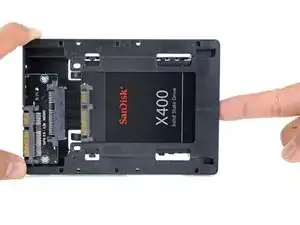

Вдвиньте диск через переднюю часть корпуса до полного соединения SATA-разъёма.

SSD соединяется с корпусом только в одном положении. Если разъёмы не совпадают, поверните SSD и попробуйте снова.

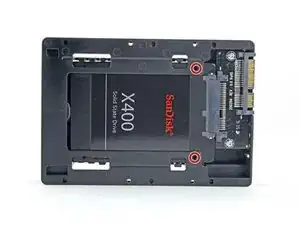

По желанию можно установить два винта Philips #1, поставляемых с комплектом корпуса, чтобы зафиксировать SSD в корпусе.

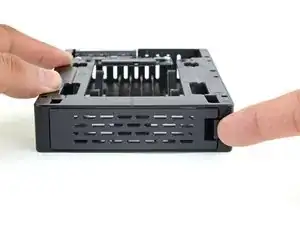

Верните переднюю панель на место.

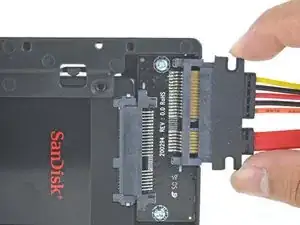

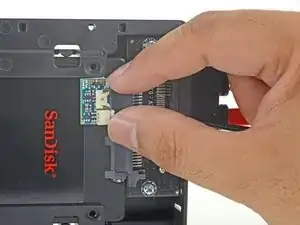

Подключите включённый кабель SATA с датчиком к порту корпуса.

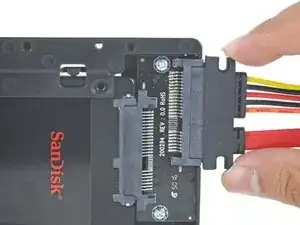

Совместите узкую сторону разъёма кабеля с узкой стороной разъёма корпуса. Кабель имеет ключ и подключается только в одном положении. Если кабель не подключается, поверните его на 180° и попробуйте снова.

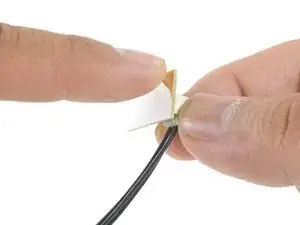

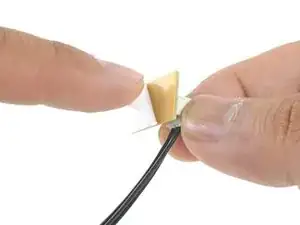

Снимите защитную подложку с клеевой стороны маленькой платы датчика температуры.

Приклейте плату датчика температуры к оголённой металлической поверхности SSD как можно ближе к SATA-разъёму.

Сложите излишек проводов датчика температуры так, чтобы они не мешали при установке корпуса.

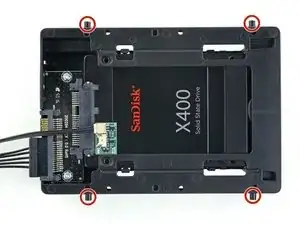

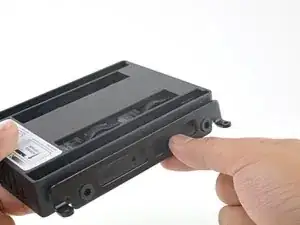

Установите монтажные штырьки со старого жёсткого диска по бокам корпуса.

Отверстия в корпусе могут быть не с резьбой, поэтому вкручивание монтажных штырьков может требовать дополнительных усилий. Действуйте медленно и аккуратно, чтобы штырьки заходили ровно.

Прикрепите любые монтажные кронштейны, снятые со старого жёсткого диска, к корпусу.

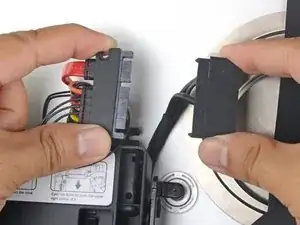

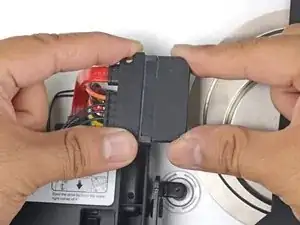

Подключите SATA-комбинированный кабель iMac к новому SATA-комбинированному кабелю с поддержкой датчика температуры.

Разместите SATA-кабели так, чтобы они не мешали другим компонентам.

Старайтесь избегать резких изгибов кабелей и прокладывайте их так, чтобы они не были защёмлены.
