Замена портов USB-C/Thunderbolt на MacBook Pro 13" с Touch Bar (2019)

Перед началом процедуры необходимо отключить функцию автоматического включения (Auto Boot) на Mac. Эта функция включает Mac при открытии крышки, что может случайно произойти во время разборки. Используйте данное руководство или выполните краткие инструкции ниже для отключения Auto Boot. Эта команда может не работать на всех моделях Mac.

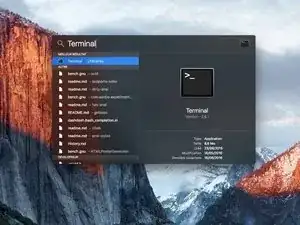

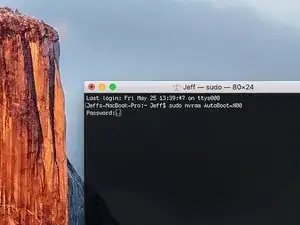

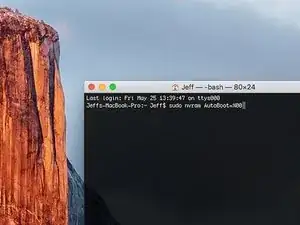

Включите Mac и запустите «Терминал».

Скопируйте и вставьте следующую команду (или введите её точно) в «Терминал»:

sudo nvram AutoBoot=%00

Нажмите [return]. Если будет запрошено, введите пароль администратора и нажмите [return] ещё раз. Примечание: клавиша возврата может быть обозначена также как ⏎ или «enter».

Теперь можно безопасно выключить Mac и снять нижнюю крышку, не опасаясь случайного включения.

После завершения ремонта и успешной сборки Mac вновь включите функцию Auto Boot, выполнив следующую команду (введите в «Терминал», как показано выше):

sudo nvram AutoBoot=%03

Перед продолжением отсоедините устройство от сети и выключите MacBook. Закройте крышку и положите его на мягкую поверхность экраном вниз.

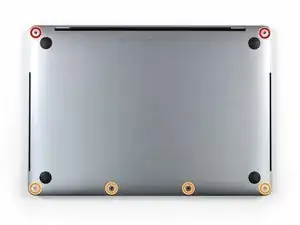

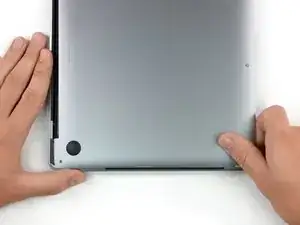

Открутите шесть винтов, крепящих нижнюю крышку, с помощью отвёртки P5 Pentalobe:

Два винта длиной 6,2 мм

Четыре винта длиной 3,4 мм

Во время ремонта внимательно следите за каждым винтом и убедитесь, что каждый из них возвращается в своё исходное место, чтобы не повредить устройство.

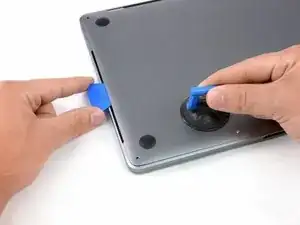

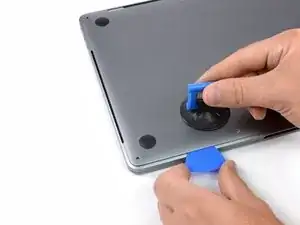

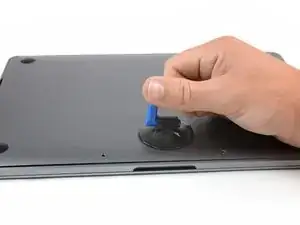

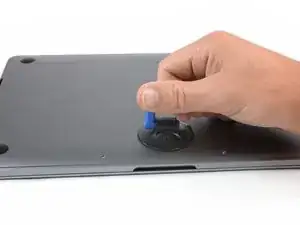

Прикрепите присоску к нижней крышке в передней центральной области MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и шасси.

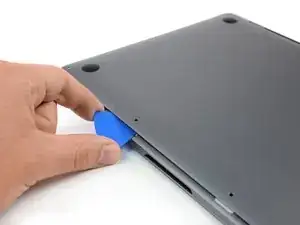

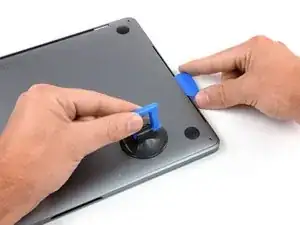

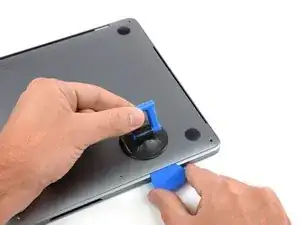

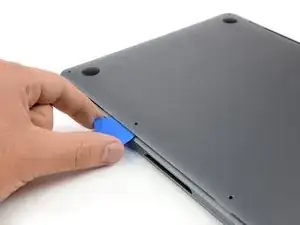

Вставьте один уголок расширителя в зазор между нижней крышкой и шасси.

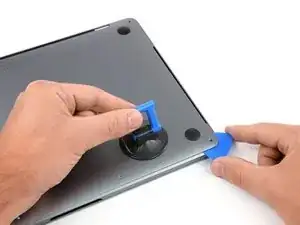

Проведите расширителем вокруг ближайшего угла и на полпути вверх по боковому краю корпуса.

Это снимает первый из скрытых защёлок, фиксирующих нижнюю крышку к шасси. Вы должны почувствовать щелчок и услышать, как защёлка освобождается.

Повторите предыдущий шаг с противоположной стороны: введите расширитель под нижнюю крышку и продвиньте его вверх по боковому краю, чтобы освободить вторую защёлку.

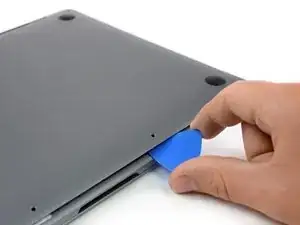

Снова вставьте расширитель под передний край нижней крышки около одного из центральных отверстий для винтов.

Сильно поверните расширитель, чтобы снять третью защёлку, фиксирующую нижнюю крышку к шасси.

Повторите эту процедуру около второго центрального отверстия, освободив четвёртую защёлку.

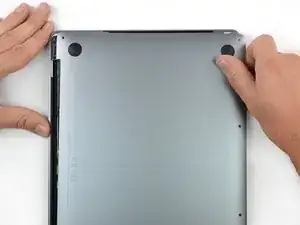

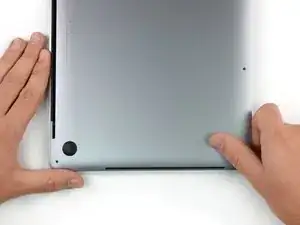

Твёрдо потяните нижнюю крышку вперед (в сторону переднего края MacBook, в противоположную от петель сторону), чтобы отсоединить последние защёлки, удерживающие её.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительное усилие.

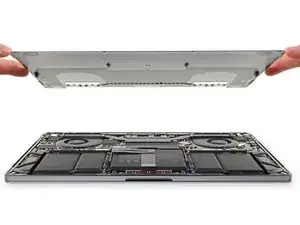

Снимите нижнюю крышку.

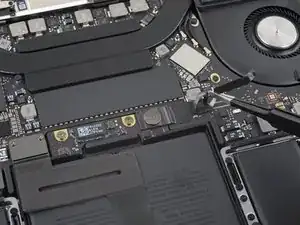

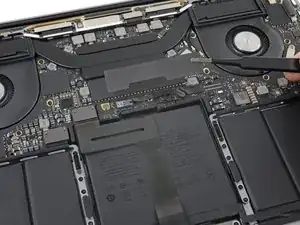

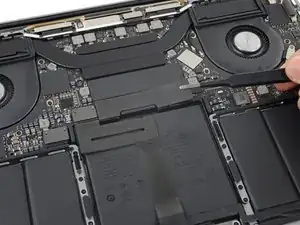

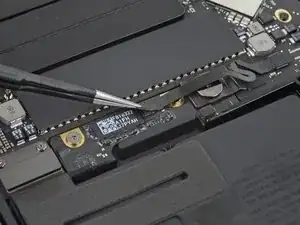

Осторожно отклейте и отогните большую полоску ленты, закрывающую разъём батареи, расположенную на краю платы логики ближе к батарее.

Удалите ленту.

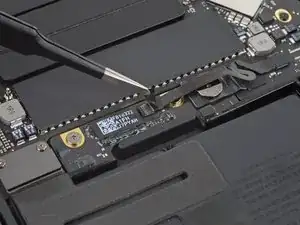

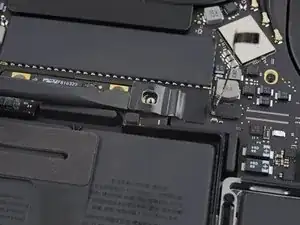

Осторожно отогните маленький участок ленты, закрывающий разъём кабеля данных платы батареи.

Лента интегрирована в шлейф и полностью не отсоединится. Просто отогните её достаточно, чтобы получить доступ к разъёму.

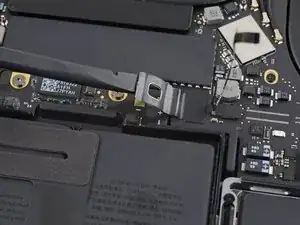

Отключите кабель данных платы батареи, вытянув его из разъёма.

Вытягивайте параллельно плате, в направлении кабеля.

Отогните кабель данных платы батареи в сторону и отведите его в сторону.

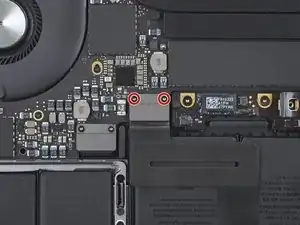

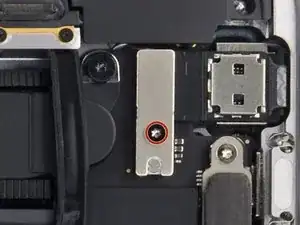

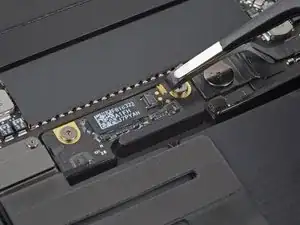

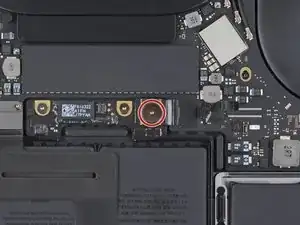

Используйте отвёртку T5 Torx, чтобы открутить плоский винт длиной 3,7 мм, фиксирующий разъём питания батареи.

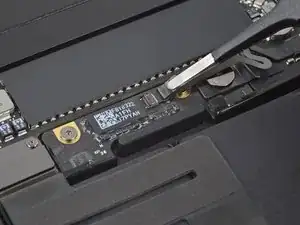

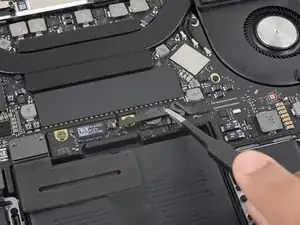

Осторожно поднимите разъём питания батареи с помощью лопатки, чтобы отключить батарею.

Поднимите разъём достаточно высоко, чтобы он оставался отсоединённым от разъёма. Если он случайно соприкоснётся во время ремонта, это может повредить ваш MacBook Pro.

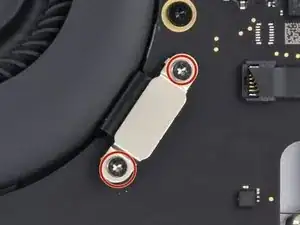

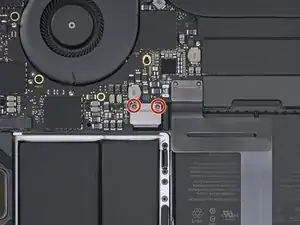

Используйте отвёртку T3 Torx, чтобы открутить два винта длиной 1,8 мм, фиксирующих кронштейн разъёма кабеля тачпада.

Снимите кронштейн разъёма кабеля тачпада с помощью пинцета.

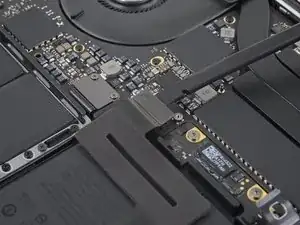

Отсоедините ленточный кабель тачпада с помощью лопатки, аккуратно поддев его разъём и отсоединив вертикально вверх от материнской платы.

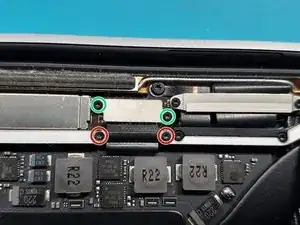

Используйте отвёртку под Torx T3, чтобы удалить два винта.

Два винта Torx T3.

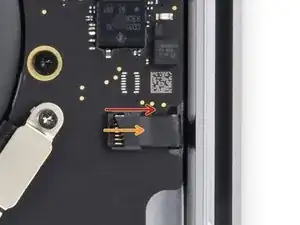

Осторожно отогните чёрную ленту, чтобы открыть разъём ZIF.

Откройте защёлку разъёма ZIF, подняв рычажок разъёма вверх, и аккуратно извлеките кабель, вынув его из разъёма.

Повторите процесс с вновь открытым разъёмом.

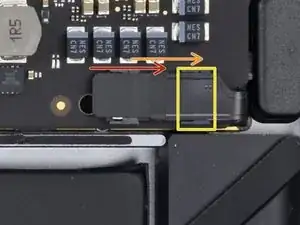

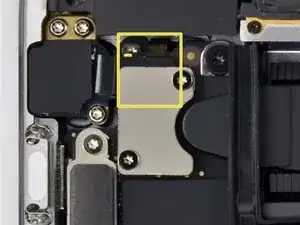

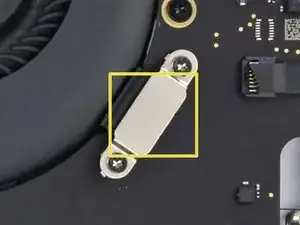

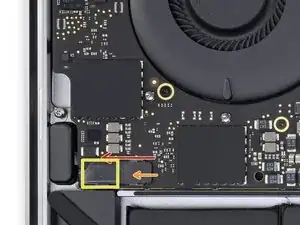

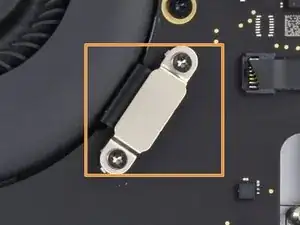

Два винта, выделенные жёлтым цветом, не относятся к данному шагу и отмечены непосредственно на плате. На данном шаге жёлтый цвет соответствует жёлтому прямоугольнику на изображении.

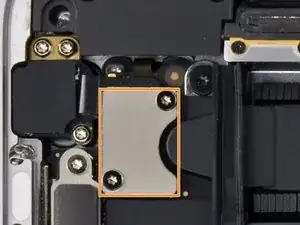

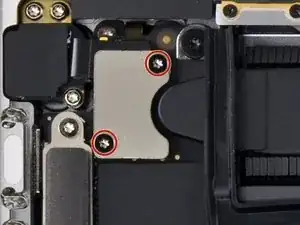

Используйте отвёртку под Torx T3, чтобы удалить два винта.

После удаления винтов аккуратно снимите металлический щит.

Под металлическим щитом находится разъём, аккуратно отключите его.

Используйте отвёртку под Torx T4, чтобы удалить два винта.

Два винта Torx T4.

Осторожно снимите металлический щит.

Под металлическим щитом вы найдёте два разъёма, аккуратно отсоедините их.

Второй кабель слегка приклеен, поэтому аккуратно просуньте под него пластиковую лопатку и затем извлеките его.

Приклеенный кабель очень тонкий и хрупкий, поэтому действуйте аккуратно и не торопитесь.

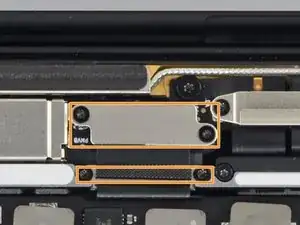

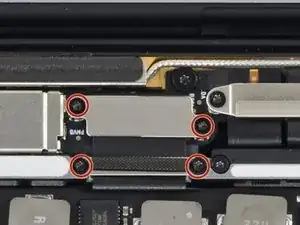

Используйте отвёртку под Torx T3, чтобы удалить четыре винта.

Четыре винта Torx T3.

После удаления винтов аккуратно снимите металлические щиты.

Осторожно отсоедините разъём.

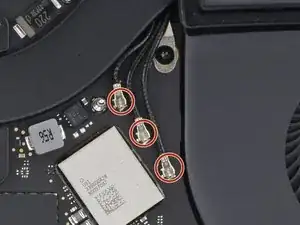

Отключите кабели с помощью пластикового инструмента для вскрытия.

Действуйте аккуратно: при чрезмерном усилии можно повредить разъём на плате.

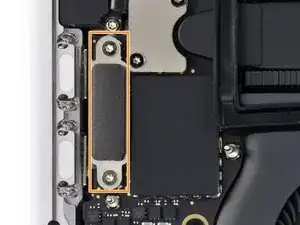

Используйте отвёртку под Torx T3, чтобы удалить два винта.

Аккуратно снимите металлический щит.

Осторожно отключите разъём.

Осторожно отогните чёрную ленту, чтобы открыть разъём ZIF.

Откройте защёлку разъёма ZIF, подняв рычажок разъёма вверх, и аккуратно извлеките кабель, вынув его из разъёма.

Повторите процесс с вновь открытым разъёмом.

Осторожно отогните чёрную ленту, чтобы открыть разъём ZIF.

Откройте защёлку разъёма ZIF, подняв рычажок разъёма вверх, и аккуратно извлеките кабель, вынув его из разъёма.

Используйте отвёртку под Torx T3, чтобы удалить два винта.

После удаления винтов аккуратно снимите металлический щит.

Под металлическим щитом находится разъём, аккуратно отключите его.

Используйте отвёртку под Torx T4, чтобы удалить винт.

Винт Torx T4.

Аккуратно снимите металлический щит.

Осторожно отключите разъём.

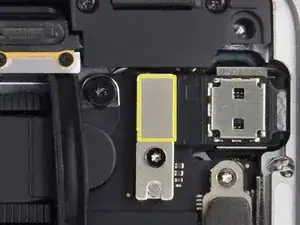

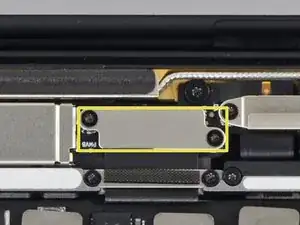

Два винта, выделенные жёлтым цветом, не относятся к данному шагу и отмечены непосредственно на плате. На данном шаге жёлтый цвет соответствует жёлтому прямоугольнику на изображении.

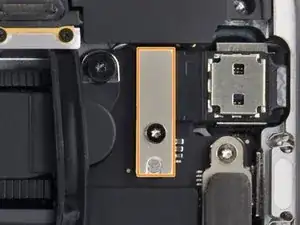

Используйте отвёртку под Torx T3, чтобы удалить два винта длиной 1,4 мм, крепящих скобу.

Снимите скобу.

Аккуратно отключите гибкий кабель разъёма аудиоразъема с помощью лопатки.

Аккуратно отключите гибкий кабель Touch ID с помощью лопатки.

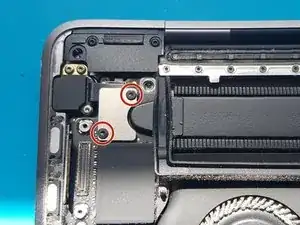

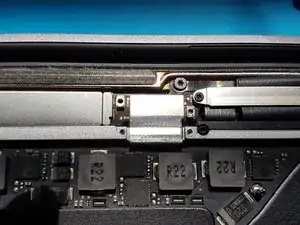

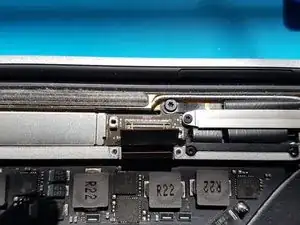

Используйте отвёртку под Torx T3, чтобы удалить два винта длиной 2,4 мм, крепящих скобу кабеля дисплея.

Используйте отвёртку под Torx T3, чтобы удалить два винта длиной 1,2 мм, крепящих скобу кабеля дисплея.

Снимите скобу.

Аккуратно отключите гибкий кабель с помощью лопатки.

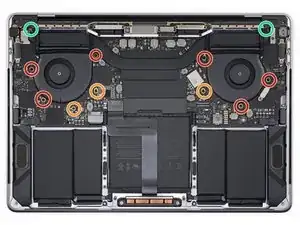

Используйте отвёртку под Torx T5, чтобы удалить шесть винтов длиной 2,2 мм, крепящих материнскую плату.

Используйте отвёртку под Torx T3, чтобы удалить три винта длиной 1,9 мм, крепящих материнскую плату.

Используйте отвёртку под Torx T5, чтобы удалить два винта длиной 2,3 мм (диаметр головки 3,7 мм), крепящих радиатор.

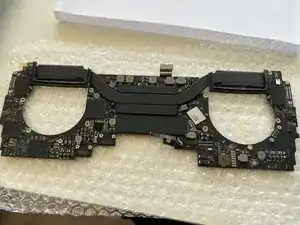

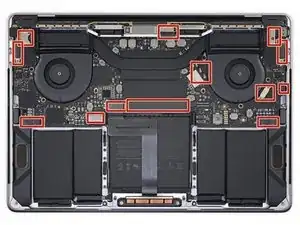

Осторожно поднимите материнскую плату, убедитесь, что ни один из разъёмов не подключён, и что они не зацеплены за плату.

Поздравляем, вы сняли материнскую плату с MacBook

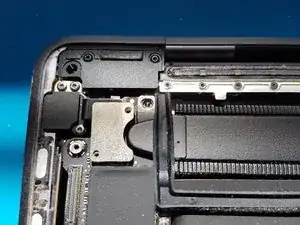

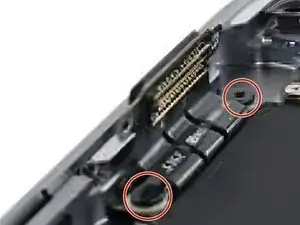

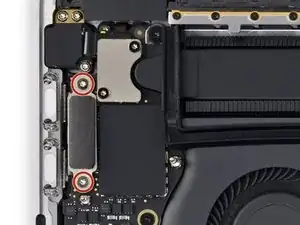

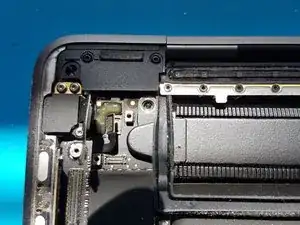

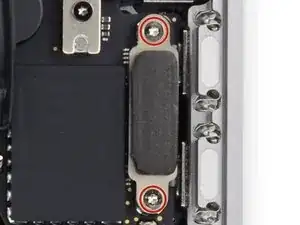

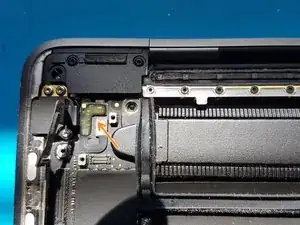

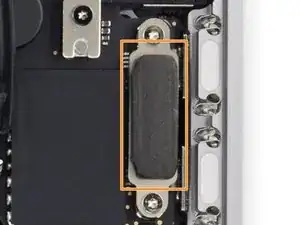

Воспользуйтесь битой Torx T5, чтобы удалить два винта.

Два винта T5

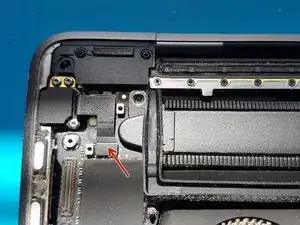

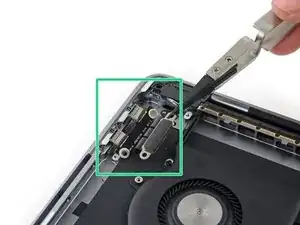

Осторожно снимите разъём

Повторите с другой стороны

Поздравляем!

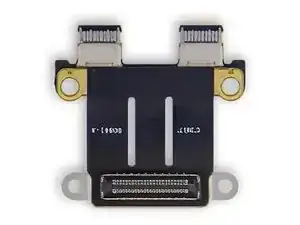

Вы заменили порт USB-C/Thunderbolt

Если у вас остались вопросы, задавайте :-)
