Замена защёлок верхней крышки MacBook Core 2 Duo

Используйте монету или лопаточку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Вытащите батарею из компьютера.

Отверните три равномерно расположенных винта Phillips 000 вдоль задней стенки отсека для батареи.

Винты закреплены на металлической крышке памяти, поэтому вы не можете их потерять.

Использование гибкого удлинителя, продаваемого iFixit, поможет выполнить этот шаг.

Возьмитесь за правый конец L-образной крышки слота памяти и потяните её к себе, чтобы она освободилась от отверстия отсека для батареи.

Поднимите крышку слота памяти и выньте её из компьютера.

Снимите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм посередине нижней крышки. (Головка: Ø5 мм x 0.75 мм толщ.)

Два винта Phillips #00 длиной 14.5 мм (Головка: Ø5 мм x 0.75 мм толщ.)

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середину нижней крышки.

Обращайтесь с этими винтами особенно осторожно, они легко срываются!

Можно использовать гибкий удлинитель, чтобы минимизировать срыв резьбы.

Снимите следующие 3 винта с задней стенки отсека для батареи:

Один винт Phillips #0 длиной 3 мм. (Головка: Ø2.75 мм)

Два винта Phillips #0 длиной 4 мм по обеим сторонам. (Головка: Ø2.75 мм)

Снимите два винта Phillips с каждой стороны правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Два винта Phillips #000 длиной 6.25 мм. (Головка: Ø4 мм x 0.5 мм толщ.)

Снимите четыре указанных винта Phillips с передней стенки отсека для батареи. При работе слева направо снимите 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000 длиной 3.25 мм. (Головка: Ø4 мм x 4 мм толщ.)

Снимите следующие 4 винта с задней части компьютера:

Два винта Phillips #00 длиной 11 мм с плечиком (Ø2.2 мм x длина 2 мм). (Головка: Ø3.2 мм x 0.5 мм толщ.)

Два винта Phillips #00 длиной 7.25 мм с плечиком (Ø2 мм x длина 3.75 мм). (Головка: Ø3.2 мм x 0.5 мм толщ.)

При сборке два длинных винта устанавливаются внутри, а два коротких — снаружи.

Снимите два винта Phillips с правой (со стороны оптического привода) стороны компьютера:

Два винта Phillips #00 длиной 5.2 мм с плечиком (Ø2.3 мм x длина 3.25 мм). (Головка: Ø3.2 мм x 0.5 мм толщ.)

Нет необходимости снимать аналогичные винты на стороне с портами (левая сторона) компьютера.

К плате логики под верхней крышкой подсоединены шлейфы трекпада и клавиатуры, поэтому не снимайте верхнюю крышку полностью пока не отключите их.

Используйте пластиковый инструмент для вскрытия, просроченную пластиковую карту или другую аналогичную по толщине карту, чтобы поддеть верхнюю крышку, начиная с верхнего левого угла и продвигаясь по передней части компьютера.

Верхняя крышка, вероятно, застрянет в соединении над передним краем оптического привода. Если это произойдёт, сначала освободите все остальные стороны, затем тяните вверх за верхнюю крышку с обеих сторон отверстия оптического привода. Здесь также полезно вставить пластиковую карту, медиатор и т.п.

Если вы поставите основание MacBook на один торец для лучшего обзора, вы можете сдвинуть четыре серые пластиковые защёлки, удерживающие правую сторону верхней крышки. Не паникуйте. Они вставляются в пазы в верхнем правом крае нижней рамы, над передним краем оптического привода.

При повторной сборке убедитесь, что защёлки с правой стороны, над оптическим приводом, защёлкнулись плотно. Они отличаются от защёлок с левой стороны и обычно требуют чуть более сильного давления для полного защёлкивания.

Удерживая верхнюю крышку приподнятой, потяните вверх чёрную защёлку на конце серебристого шлейфа, чтобы отстегнуть его от гнезда на плате логики.

Если чёрной защёлки нет, можно использовать лопатку, чтобы аккуратно поддеть разъём и вынуть его из гнезда на плате логики. Этот разъём высокий, поэтому поддёргивайте строго вверх.

Если при снятии верхней крышки вы случайно повредите шлейф, мы продаём шлейф отдельно и у нас есть руководство, облегчающее его замену.

Пока верхняя крышка снята, можно удалить пыль, волосы и т.п. Лучше всего использовать баллончик со сжатым воздухом, но если вы используете кисточку, убедитесь, что её щетина выполнена из материала (обычно натуральный волос), который не накапливает статическое электричество, способное повредить электронику.

При сборке в пазы вдоль верхней кромки рамы перед оптическим приводом устанавливаются 4 серые пластиковые защёлки (см. вторую и третью фотографии). Эти защёлки должны быть вставлены в свои пазы, чтобы соответствующие язычки на нижней стороне правой части верхней крышки защёлкнулись в них.

Защёлки прикреплены к нижней части корпуса в MacBook с Santa Rosa и позже, поэтому их нельзя заменить на этих моделях.

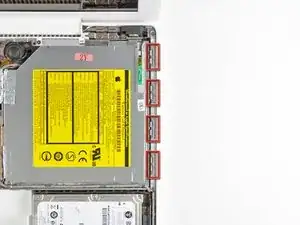

Четыре пластиковые защёлки верхней части установлены в алюминиевой рамке над отверстием оптического привода.

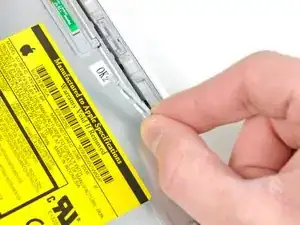

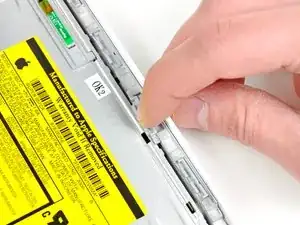

Чтобы снять защёлки, просто выдвиньте их из алюминиевой рамки в сторону от боковой части нижнего корпуса.
