Замена трекпада MacBook Pro 13" с Touch Bar (2018)

Перед началом этой процедуры необходимо отключить функцию Auto Boot на Mac. Auto Boot включает Mac при открытии крышки и может случайно сработать во время разборки. Используйте это руководство или следуйте сокращённым инструкциям ниже, чтобы отключить Auto Boot. Эта команда может не сработать на всех Mac.

Включите ваш Mac и запустите Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. При запросе введите пароль администратора и снова нажмите [return]. Примечание: на клавише возврата также могут быть обозначения ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он случайно не включился.

Когда ремонт будет завершён и Mac снова собран, включите Auto Boot командой:

sudo nvram AutoBoot=%03

Прежде чем продолжать, отключите питание и выключите MacBook. Закройте экран и положите его верхней стороной вниз на мягкую поверхность.

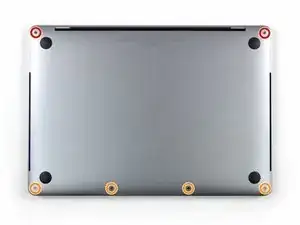

Используйте отвёртку P5 Pentalobe, чтобы снять шесть винтов, крепящих нижнюю крышку:

Два винта по 6,2 мм

Четыре винта по 3,4 мм

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место, чтобы не повредить устройство.

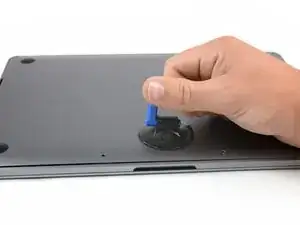

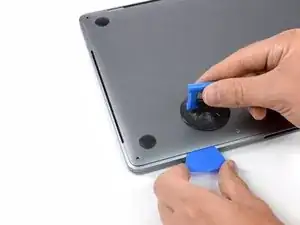

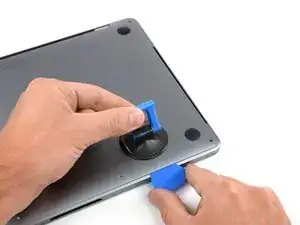

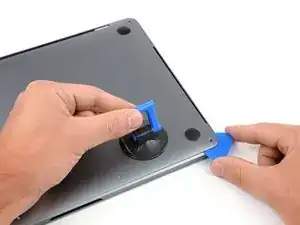

Приложите присоску к нижней крышке в передней центральной части MacBook Pro.

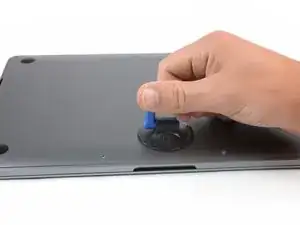

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и шасси.

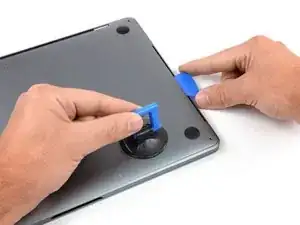

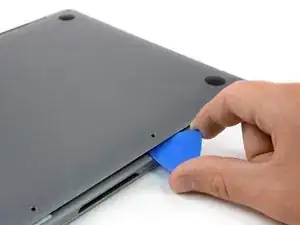

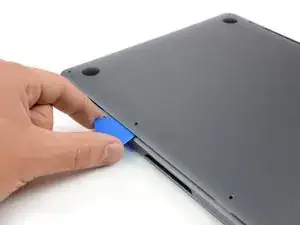

Вставьте угол медиатора для вскрытия в щель между нижней крышкой и шасси.

Проведите медиатором вокруг ближайшего угла и до половины высоты боковой стороны корпуса.

Это отпускает одну из скрытых защёлок, удерживающих нижнюю крышку на шасси. Вы должны почувствовать и услышать характерный щелчок.

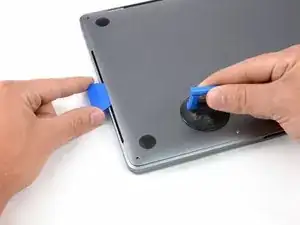

Повторите предыдущий шаг с противоположной стороны, поддев медиатором нижнюю крышку и проведя вверх по боковой стороне, чтобы отщёлкнуть вторую защёлку.

Снова вставьте медиатор под передний край нижней крышки рядом с одним из двух центральных отверстий для винтов.

Резко поверните медиатор, чтобы отщёлкнуть третью защёлку, фиксирующую нижнюю крышку к шасси.

Повторите эту операцию рядом с другим центральным отверстием для винта, чтобы отщёлкнуть четвёртую защёлку.

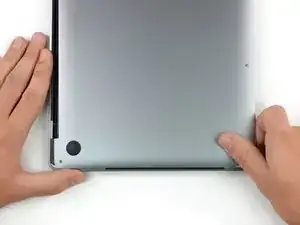

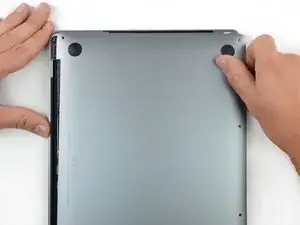

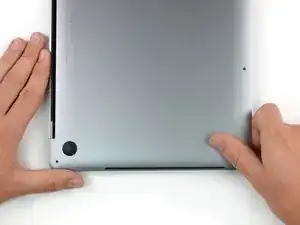

Резко потяните нижнюю крышку к передней части MacBook (от петли) чтобы отделить последние защёлки, удерживающие крышку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Это может потребовать значительной силы.

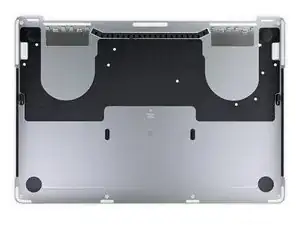

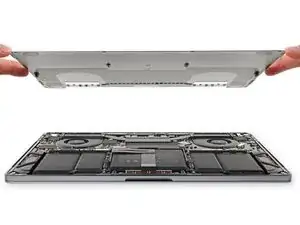

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

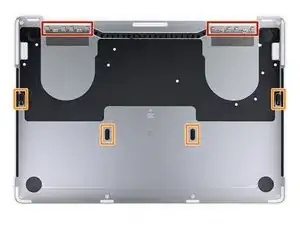

Установите её на место и совместите скользящие защёлки у петли дисплея. Нажмите вниз и сдвиньте крышку в сторону петли. Она должна прекратить сдвиг, как только защёлки зафиксируются.

Когда скользящие защёлки полностью зафиксированы и нижняя крышка выглядит правильно выровненной, сильно прижмите крышку, чтобы защёлкнуть четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

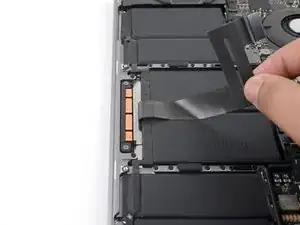

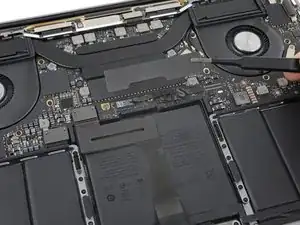

Осторожно оторвите большой кусок ленты, закрывающей разъём аккумулятора на краю платы логики, ближе к аккумулятору.

Снимите ленту.

Осторожно отогните маленький кусочек ленты, закрывающий разъём кабеля данных платы аккумулятора.

Лента интегрирована в шлейф и не оторвётся полностью. Просто отогните её достаточно, чтобы получить доступ к разъёму.

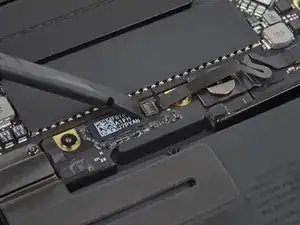

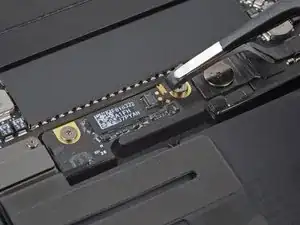

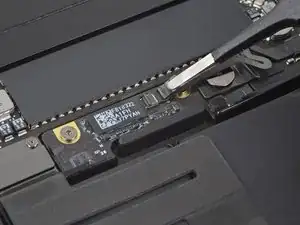

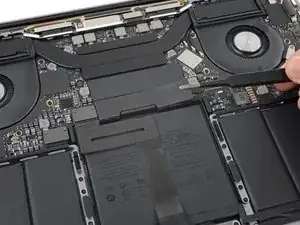

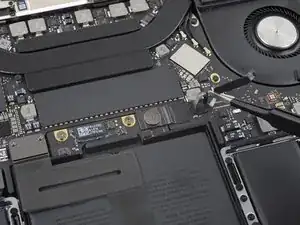

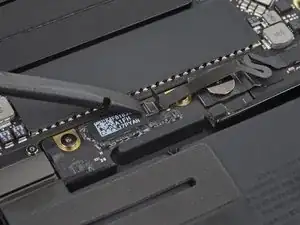

Используйте кончик лопатки, чтобы перевести вверх маленький чёрный фиксатор, удерживающий кабель в разъёме.

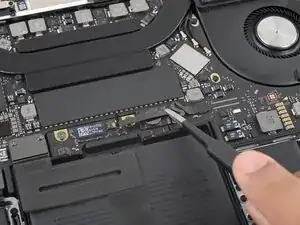

Отключите кабель данных платы аккумулятора, сдвинув его из разъёма.

Сдвигайте параллельно плате логики, в направлении кабеля.

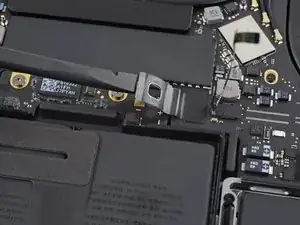

Отогните кабель данных платы аккумулятора в сторону и уберите с рабочего поля.

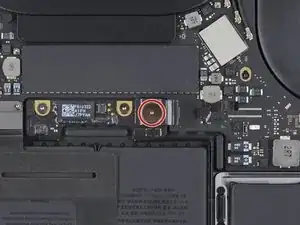

С помощью отвёртки T5 Torx выкрутите панкейк-винт 3,7 мм, удерживающий разъём подачи питания аккумулятора.

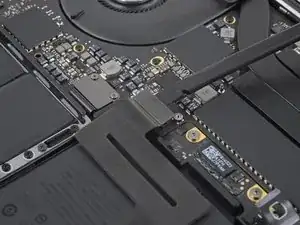

Используйте лопатку, чтобы аккуратно приподнять разъём питания аккумулятора и отключить аккумулятор.

Поднимите разъём достаточно высоко, чтобы он оставался оторванным от гнезда. Если он случайно замкнёт контакт во время ремонта, это может повредить ваш MacBook Pro.

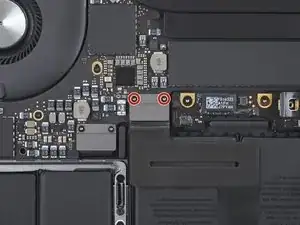

Используйте отвертку T3 Torx, чтобы вынуть два винта 1.8 мм, фиксирующие скобу разъёма кабеля трекпада.

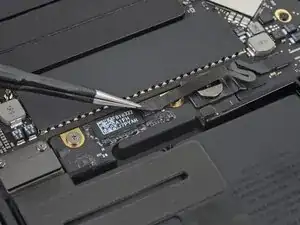

Снимите скобу разъёма кабеля трекпада пинцетом.

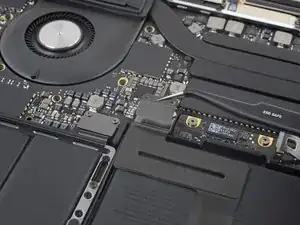

Используйте лопатку, чтобы отсоединить ленточный кабель трекпада, аккуратно поддев его разъём и подтягивая прямо вверх от платы логики.

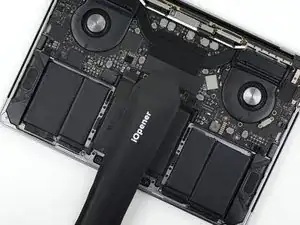

Приготовьте iOpener и положите его на ленточный кабель трекпада примерно на минуту, чтобы размягчить клей, фиксирующий кабель к верхней части батареи.

Если у вас нет iOpener, можно использовать фен, чтобы подогреть кабель. Кабель должен быть тёплым, но не настолько горячим, чтобы обжечь при прикосновении. Будьте осторожны, чтобы не перегреть аккумулятор.

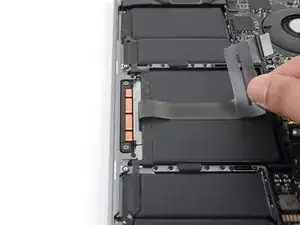

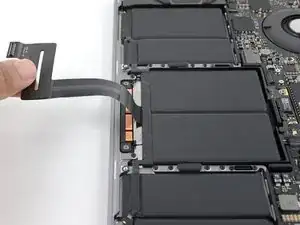

Аккуратно оторвите ленточный кабель трекпада от батареи и отведите его в сторону.

Не сгибайте и не рвите кабель.

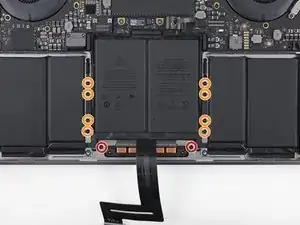

Используйте отвертку T5 Torx, чтобы вынуть десять винтов, фиксирующих сборку трекпада:

Два винта 4.3 мм

Восемь винтов 5.8 мм

Немного откройте дисплей, чтобы получить доступ к трекпаду.

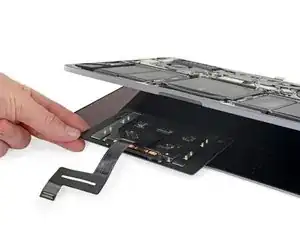

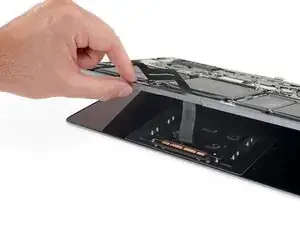

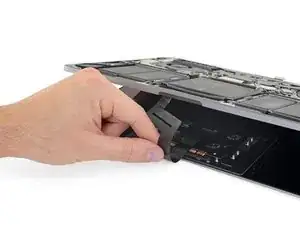

Аккуратно проведите ленточный кабель трекпада через отверстие в рамке MacBook Pro.

Снимите сборку трекпада.

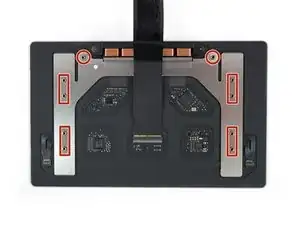

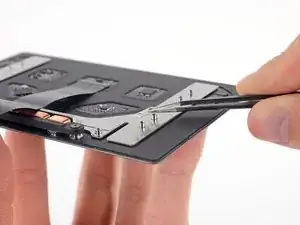

Не потеряйте шесть маленьких шайб (две круглые и четыре прямоугольные), лежащих на нижней стороне трекпада.

Убедитесь, что у нового трекпада установлен ленточный кабель перед сборкой. При необходимости перенесите старый кабель или установите кабель, поставляемый с новым трекпадом.
