Замена дисплея MacBook Pro 13" с Touch Bar 2016 и 2017 годов

следуйте шагам по снятию нижнего корпуса, если это необходимо. как снять нижний корпус.

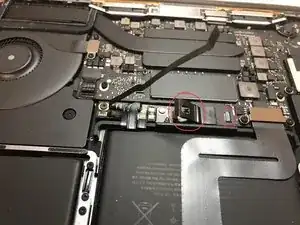

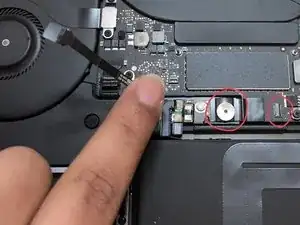

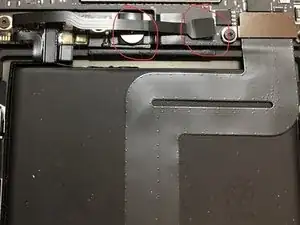

сняв нижний корпус, начните с отключения батареи. это делается сначала путем отведения ленточного кабеля в сторону от винта, фиксирующего контакт батареи. После отвинчивания поднимите защёлку, чтобы прервать контакт с батареей.

далее снимите антенный брусок. в отличие от предыдущего поколения MacBook Pro, Wi‑Fi‑антенна не крепится к узлу дисплея.

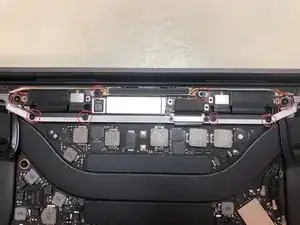

Чтобы снять антенный брусок, начните с удаления 12 винтов, расположенных над вентиляционными отверстиями левого/правого радиатора, используя бит Pentalobe-2 (P2).

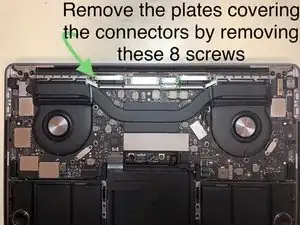

далее снимите защитные пластины, выкрутив 8 винтов T3, отмеченных зелёным кружком.

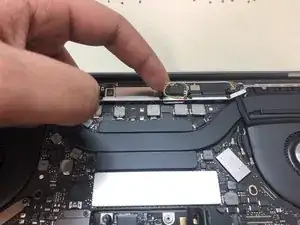

после снятия щитков поднимите центральный защёлкивающий разъём на антенном бруске.

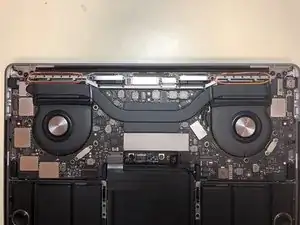

удалите винты T3, фиксирующие антенный брусок на месте.

отсоедините антенные кабели и снимите винт кронштейна, расположенный под кабелями.

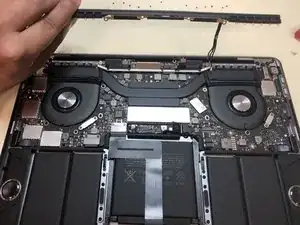

снимите антенный брусок, поднимая и выворачивая его из корпуса. антенные кабели выйдут из‑под радиатора и пройдут через отверстие там, где указывает красная стрелка.

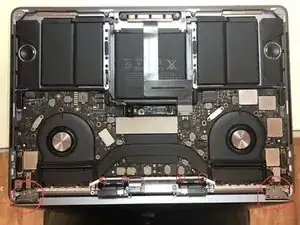

после снятия антенного бруска можно переходить к демонтажу узла дисплея. рекомендуется установить дисплей под углом 90 градусов для снятия. удалите винты, отмеченные красными кружками. (*на петлях дисплея имеется пластмассовая чёрная накладка. её необходимо сначала снять, чтобы открыть доступ к петлям.)
