Замена вставок дока Apple iPod Hi‑Fi

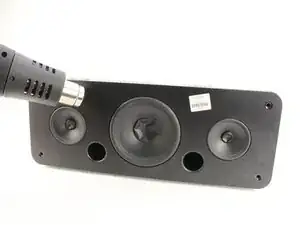

Разогрейте клей, прогревая решётку феном в течение 5–10 минут.

Этот шаг можно пропустить, если у вас нет фена. Однако при пропуске следующий шаг займёт больше времени и будет сложнее.

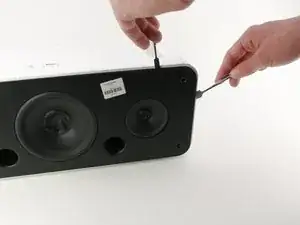

Возьмите один лопаточный инструмент и вставьте его под решётку.

Используйте первый инструмент, чтобы приподнять решётку и освободить место для вставки второго.

Перережьте клеевые соединения между решёткой и корпусом, проводя одним инструментом по краю и прорезая клей.

Используйте второй инструмент, чтобы приподнять решётку и видеть область работы.

Поскольку вы прорезаете клей, при последующей сборке решётка может хуже держаться.

Снимите решётку с Apple iPod Hi‑Fi вручную.

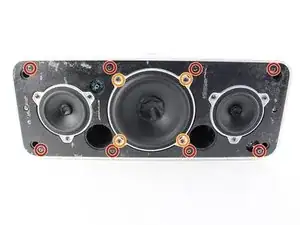

Отверните все восемь винтов JIS #1 длиной 3,3 мм, удерживающих переднюю панель: вставьте отвёртку в шляпку винта и поворачивайте против часовой стрелки.

Отверните четыре винта JIS #1 длиной 3,3 мм, удерживающих большой динамик: вставьте отвёртку в шляпку винта и поворачивайте против часовой стрелки.

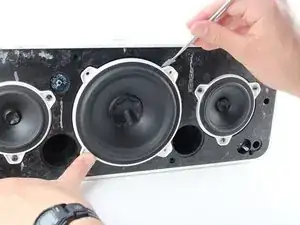

Подденьте большой динамик металлическим лопаточным инструментом по краю.

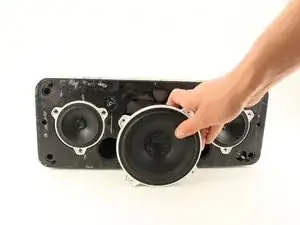

Медленно выньте динамик из гнезда руками.

Повернув динамик на бок, вы упростите этот шаг.

На этом этапе динамик всё ещё прикреплён несколькими разъёмами, поэтому полностью снять его нельзя.

Нажмите на защёлку и потяните рукой, чтобы вынуть кабель, соединяющий большой динамик с остальной частью устройства.

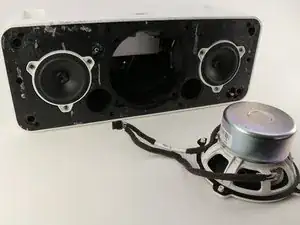

Полностью выньте большой динамик и отложите в сторону.

Снимите сенсорный разъём, потянув его прямо рукой.

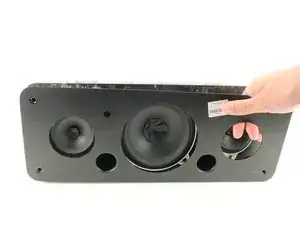

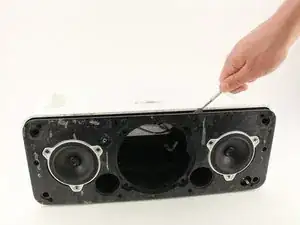

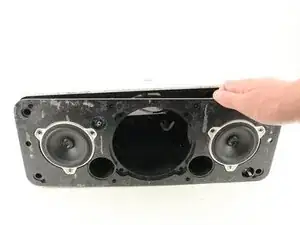

Снимите всю переднюю сборку, поддев её лопаткой и поднимая руками вверх, в сторону верхней части Hi‑Fi.

На этом этапе всё ещё присутствуют соединения, поэтому передняя сборка не полностью отсоединится от остальной части устройства.

Снимите зажимы оставшихся двух динамиков, повторяя шаг 6.

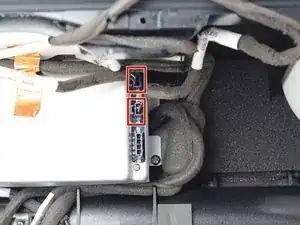

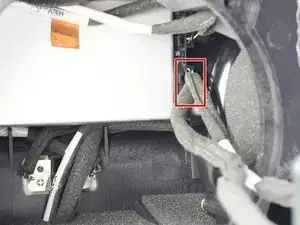

Отсоедините последнее соединение, которое соединяет динамики с блоком питания.

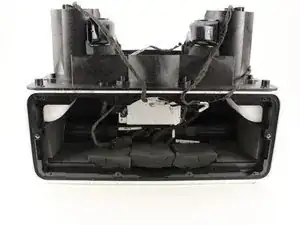

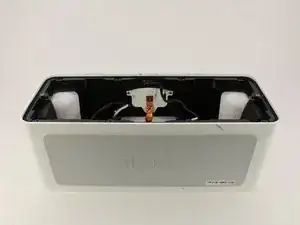

Полностью снимите переднюю панель.

При сборке порты маркированы «right» и «left», чтобы помочь подключить правый динамик к правому порту.

Положите динамик на крышку, расположив док от себя.

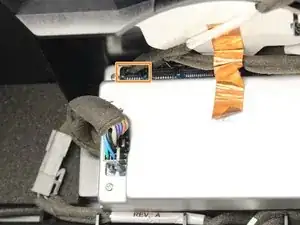

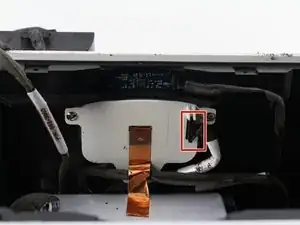

Отсоедините кабель, подключённый к вставке дока, потянув кабель прямо наружу.

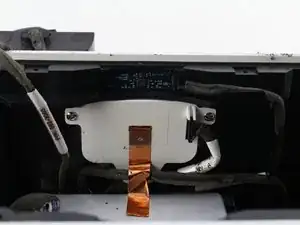

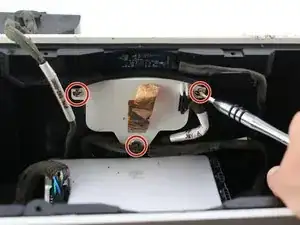

Удалите золотую ленту, прикрепляющую вставку к корпусу.

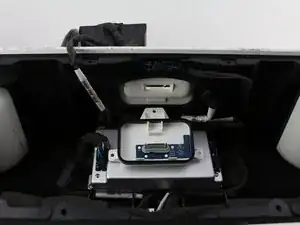

Отверните три винта Phillips #1 длиной 2 мм, удерживающие вставки дока: вставьте отвёртку в шляпку винта и поворачивайте против часовой стрелки.

Снимите вставку дока вручную.
