Замена вентилятора HP EliteBook 845 G7

Перед началом ремонта разрядите батарею ноутбука ниже 25% — заряженная литий-ионная батарея представляет потенциальную опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, крестовые отвёртки могут отличаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному входить в один и тот же винт. Используйте размер, который наиболее плотно входит в головку винта, чтобы избежать срыва шлица.

С помощью крестовой отвёртки полностью надовершите (но не вынимайте) пять удерживающих винтов крышки снизу.

Разместите ноутбук так, чтобы задний край (с шарниром экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом с центральным винтом и надписью ELITEBOOK.

Если трудно вставить лопатку, убедитесь, что винт полностью ослаблен. При необходимости аккуратно приподнимите винт пальцами.

Используйте лопатку, чтобы приподнять крышку и освободить защёлку, удерживающую её.

Оставьте лопатку вставленной под нижней крышкой для следующего шага.

Проведите лопатку вдоль заднего края в направлении одного из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и поднимите вдоль края, чтобы освободить защёлки, удерживающие короткий край крышки.

Вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если вы чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке подведите защёлки по переднему краю крышки (противоположному шарниру) в их паз на раме, затем опустите крышку. Надавите по периметру, чтобы защёлки вошли в зацепление.

Разместите ноутбук так, чтобы передний край (противоположный шарнирам экрана) был ближе всего к вам.

Используйте острие лопатки или ноготь, чтобы поочерёдно нажимать по сторонам ползункового разъёма батареи, чтобы полностью вывести его из гнезда.

Просуньте один из плечиков изогнутых пинцетов под металлическую шею одного из коаксиальных разъёмов на модуле WLAN (Wi‑Fi), расположенном прямо под вентилятором.

Поднимите вертикально вверх, чтобы отсоединить кабель.

Повторите для отключения второго разъёма.

При сборке:

Подключите кабель с чёрной лентой в разъём, помеченный чёрной стрелкой, а кабель с белой лентой — в разъём, помеченный белой стрелкой.

Используйте пинцет, чтобы удержать разъём над гнездом и аккуратно поддавите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, переложите головку и попробуйте снова. Не применяйте чрезмерную силу.

Возьмитесь пальцами за пластиковую вытяжную бирку правого дисплейного кабеля с нажимным разъёмом, расположенного под вентилятором.

Потяните строго вверх, чтобы отсоединить разъём.

При сборке аккуратно совместите разъём с гнездом и нажмите кончиком пальца — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь вставить разъём силой. Если возникают трудности, переставьте разъём и попробуйте снова. Не применяйте чрезмерную силу.

Используйте пинцет или пальцы, чтобы отлепить ленту кабеля рядом с правой стороной вентилятора.

Нет необходимости полностью снимать ленту — она может оставаться на кабеле.

Пальцами выньте дисплейный кабель и два коаксиальных кабеля из их защёлок на правой стороне вентилятора.

При сборке используйте эту фотографию в качестве ориентира для правильной укладки кабелей в их защёлки.

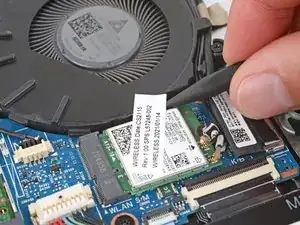

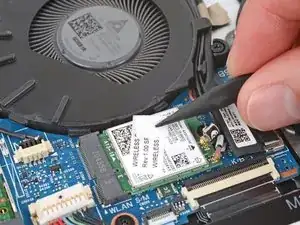

Используйте лопатку или пинцет, чтобы отлепить любую ленту, приклеенную к корпусу вентилятора.

Нет необходимости полностью снимать ленту — в данном случае она может оставаться на модуле WLAN.

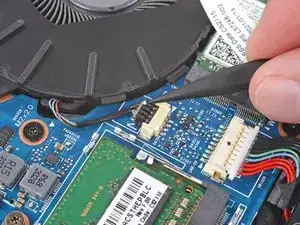

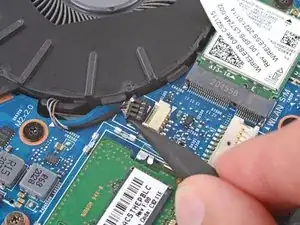

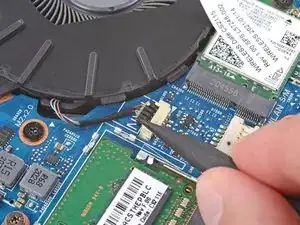

Используйте остриё лопатки, чтобы, подталкивая поочерёдно с разных сторон, «вывести» скользящий разъём вентилятора completely out of its socket из его гнезда.

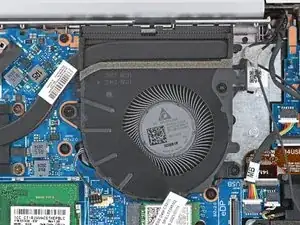

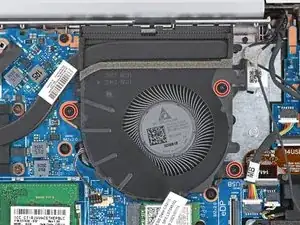

Используйте крестовую отвёртку, чтобы полностью ослабить (не вытаскивая) три винта с ограничителем, фиксирующие вентилятор.

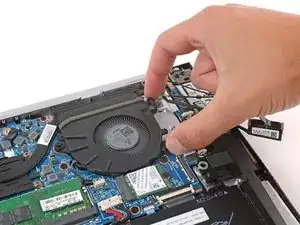

Поднимите правый край вентилятора.

Сдвиньте вентилятор в сторону правого края ноутбука, чтобы вывести верхний левый угол из-под радиатора.

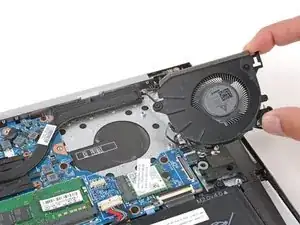

Снимите вентилятор.

При сборке убедитесь, что верхний левый угол вентилятора заходит под радиатор.
