Замена радиатора (heat sink) в HP EliteBook 845 G7

Перед началом ремонта разрядите батарею ноутбука ниже 25% — заряженная литий‑ионная батарея представляет опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному подходить к одному и тому же винту. Используйте ту, которая наиболее плотно входит в головку винта, чтобы избежать срыва шлица.

Используйте крестовую отвёртку, чтобы полностью ослабить (но не вынимать) пять захватных винтов, фиксирующих нижнюю крышку.

Расположите ноутбук так, чтобы задний край (с петлями экрана) был ближе всего к вам.

Вставьте плоский конец лопатки (spudger) между задним краем нижней крышки и рамкой, рядом с центральным винтом и текстом ELITEBOOK.

Если лопатка плохо входит, убедитесь, что винт полностью ослаблен. При необходимости аккуратно приподнимите винт пальцами.

Используйте лопатку, чтобы поддеть крышку и освободить фиксирующий защёлку клипс.

Оставьте лопатку под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края в сторону одного из углов, чтобы освободить задние защёлки.

Поверните лопатку вокруг угла и вдоль края вверх, чтобы освободить защёлки, фиксирующие короткий край крышки.

Снова вставьте плоский конец лопатки рядом с текстом ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если ощущается сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке сдвиньте защёлки вдоль переднего края крышки (противоположного петлям) в их пазы на рамке, затем опустите крышку. Плотно прижмите по периметру, чтобы защёлкнуть все фиксирующие элементы.

Расположите ноутбук так, чтобы передний край (напротив петель экрана) был ближе всего к вам.

Используйте заострённый конец лопатки или ноготь, чтобы поочерёдно надавливать на стороны скользящего разъёма батареи, пока он полностью не выйдет из гнезда.

В зависимости от конфигурации ноутбука возможно потребуется снять ленту или крышку, чтобы получить доступ к радиатору.

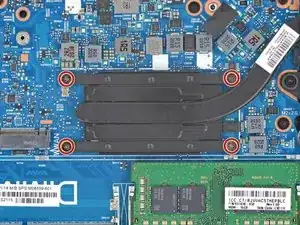

Используйте крестовую отвёртку, чтобы полностью ослабить (не вынимать) четыре захватных винта, фиксирующие радиатор. Ослабляйте винты в порядке убывания, согласно пронумерованным меткам рядом с каждым винтом.

При обратной сборке затягивайте винты радиатора по нескольку оборотов за раз в порядке возрастания номеров, до плотного прилегания. Обычно это выполняется в паттерне «крест».

Будьте очень осторожны, чтобы не поддеть и не повредить какие‑либо тонкие навесные элементы вокруг радиатора.

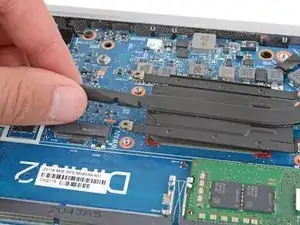

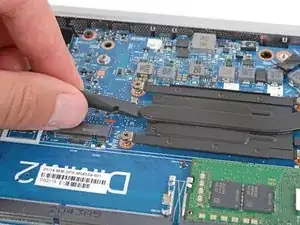

Используйте плоский конец лопатки, чтобы поддеть левый край радиатора.

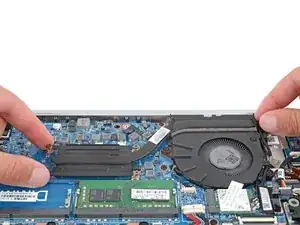

Термопаста связывает радиатор с процессором. В зависимости от возраста устройства и состояния термопасты может потребоваться значительное усилие. Тяните вверх равномерной постоянной силой, чтобы отлепить радиатор от платы.

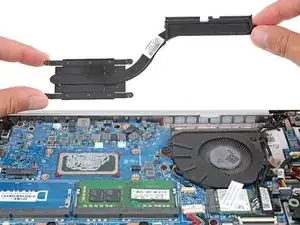

Поднимите и снимите радиатор.

При обратной сборке:

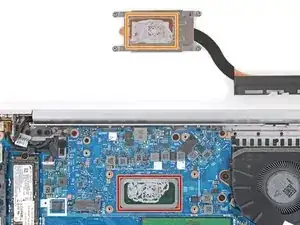

Проверьте, нанесена ли на дно нового радиатора термопаста. Если нанесена, не наносите новую термопасту.

Следуйте этому руководству для очистки процессора и нанесения новой термопасты.

Если вы используете прежний радиатор, убедитесь, что он также очищен.
