Замена тачпада HP EliteBook 845 G7

Перед началом ремонта разрядите аккумулятор ноутбука ниже 25% — заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандартные обозначения, крестовые отвертки могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по‑разному подходить к одному и тому же винту. Используйте ту, которая наиболее плотно входит в головку винта, чтобы избежать сорвавшейся резьбы.

Используйте крестовую отвертку, чтобы полностью вывернуть (но не удалять) пять фиксированных винтов, удерживающих нижнюю крышку.

Расположите ноутбук так, чтобы задний край (с петлями экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом со средним винтом и надписью ELITEBOOK.

Если трудно вставить лопатка, убедитесь, что винт полностью послаблен. При необходимости аккуратно потяните винт вверх пальцами.

Используйте лопатку, чтобы поддеть крышку и освободить зажим, удерживающий её.

Оставьте лопатку под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края в сторону одного из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и вдоль края вверх, чтобы освободить защёлки, удерживающие короткий край крышки.

Повторно вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если вы чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При повторной сборке вставьте защёлки вдоль переднего края крышки (напротив петель) в их посадочные места на раме, затем опустите крышку. Плотно прижмите по периметру, чтобы защёлки полностью зафиксировались.

Расположите ноутбук так, чтобы передний край (напротив петель экрана) был ближе всего к вам.

Используйте острый конец лопатки или ноготь, чтобы поочередно нажимать по сторонам скользящего разъёма аккумулятора и «вывести» его полностью из гнезда.

Используйте крестовую отвертку, чтобы удалить четыре винта длиной 4.5 мм, удерживающих аккумулятор.

Поднимите верхний край аккумулятора и выведите язычки на нижнем крае из их посадочных мест.

Снимите аккумулятор.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это пожароопасно. Замените его на новый.

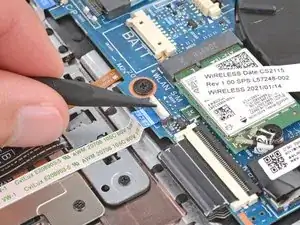

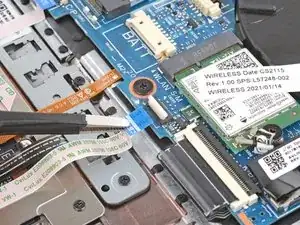

Используйте лопатку, чтобы приподнять запирающую планку с петлёй на ZIF‑разъёме рядом с нижней правой частью материнской платы.

Пинцетом аккуратно потяните шлейф прямо из гнезда.

Четыре кабеля с правой стороны тачпада зафиксированы лёгким клеем. Нагрев кабелей размягчит клей и облегчит их отделение.

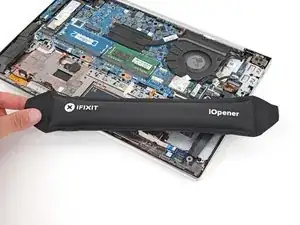

Нагрейте iOpener и приложите его к четырём кабелям справа от тачпада на одну минуту.

В качестве альтернативы можно использовать фен, чтобы слегка нагреть кабели.

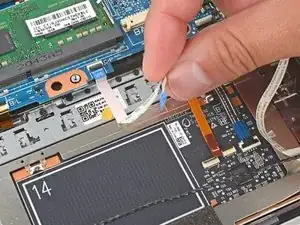

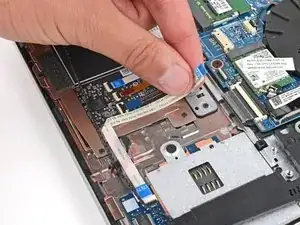

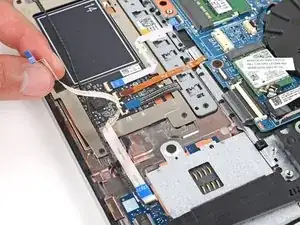

Используйте пальцы, чтобы аккуратно отлепить правый по краю белый кабель.

Если возникают трудности, проведите медиатором под кабелем, чтобы отделить клей.

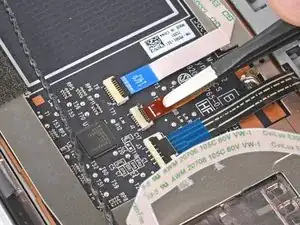

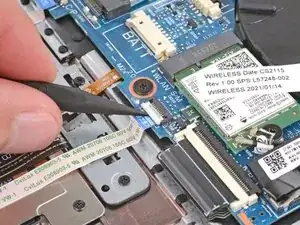

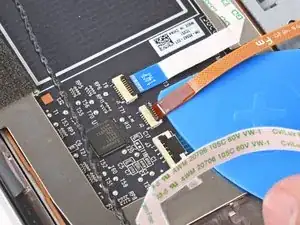

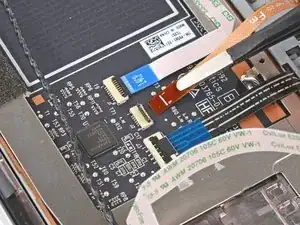

Используйте лопаточку, чтобы поднять шарнирную фиксирующую защёлку на среднем ZIF‑коннекторе справа от тачпада.

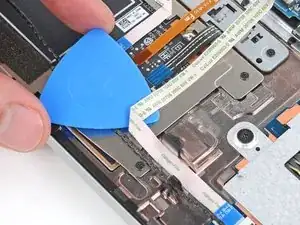

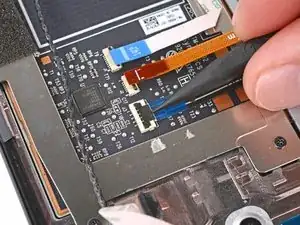

Аккуратно подденьте средний кабель монтажной лопаткой рядом с разъёмом, чтобы отделить клеевой слой.

Если возникают трудности, повторно нагрейте кабель, чтобы размягчить клей.

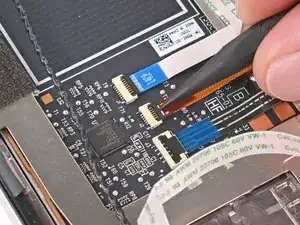

Используйте пинцет, чтобы аккуратно вытянуть кабель прямо из гнезда.

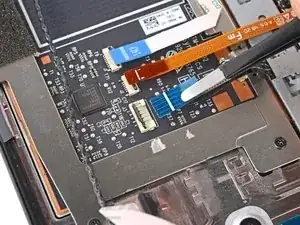

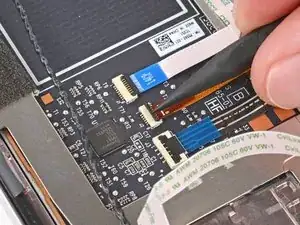

Используйте лопаточку, чтобы поднять шарнирную фиксирующую защёлку на левом ZIF‑коннекторе.

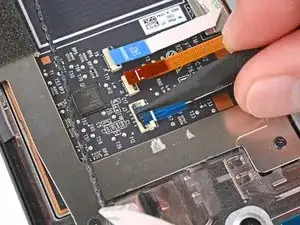

Используйте пинцет, чтобы аккуратно вытянуть кабель прямо из гнезда.

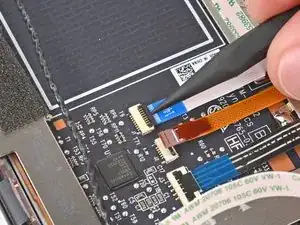

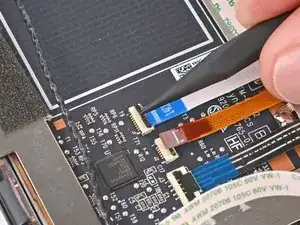

Используйте лопаточку, чтобы поднять шарнирную фиксирующую защёлку на правом ZIF‑коннекторе.

Используйте пинцет, чтобы аккуратно вытянуть кабель прямо из гнезда.

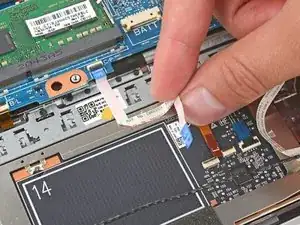

Аккуратно оторвите белый кабель пальцами от верхнего края тачпада.

Если возникают трудности, повторно нагрейте кабель или подденьте его монтажной лопаткой, чтобы отделить клей.

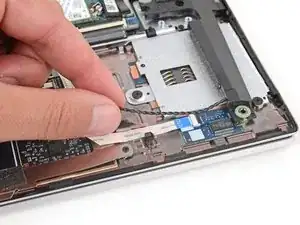

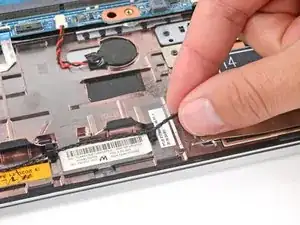

Пальцами или лопаточкой поднимите весь кабель динамика и выведите его из зажимов на нижнем крае.

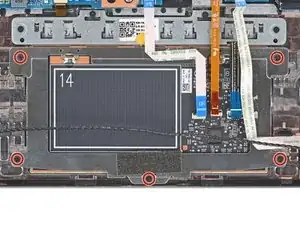

Отверткой Phillips удалите пять винтов длиной 2.2 мм, крепящих тачпад.

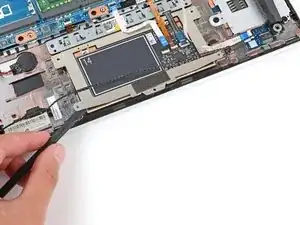

Используйте лопаточку, чтобы приподнять нижний край тачпада, пока не сможете ухватить его пальцами.

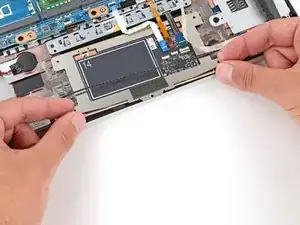

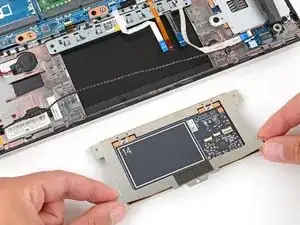

Схватите нижние углы тачпада пальцами и выдвиньте верхний край из‑под материнской платы.

Просуньте тачпад под кабель динамика и извлеките его.

При сборке удерживайте четыре кабеля в стороне при вставке тачпада, чтобы ни один из них не оказался зажатым.
