Замена SSD в HP EliteBook 840 G8

Перед началом ремонта разрядите батарею ноутбука до уровня ниже 25% — заряженная литий‑ионная батарея представляет опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному подходить к одной и той же шляпке винта. Используйте размер, который самый плотно входит в шляпку винта, чтобы избежать срыва.

С помощью крестовой отвёртки полностью ослабьте (но не вынимайте) пять удерживаемых винтов, фиксирующих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлями экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамкой, рядом с центральным винтом и надписью ELITEBOOK.

Если лопатка плохо входит, убедитесь, что винт полностью ослаблен. При необходимости слегка подтяните винт пальцами.

С помощью лопатки подденьте крышку, чтобы освободить защёлку, фиксирующую её.

Оставьте лопатку под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края к одному из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и проведите по краю вверх, чтобы освободить защёлки, фиксирующие короткий край крышки.

Вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна сниматься легко. Если вы чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке направьте защёлки по переднему краю крышки (противоположный петлям) в их посадочные места на рамке, затем опустите крышку. Надавите по периметру, чтобы защёлки встали на место.

Разместите ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе всего к вам.

Используйте острый конец лопатки или ноготь, чтобы поочерёдно нажимать с обеих сторон на скользящий разъём батареи, пока он полностью не выйдет из гнезда.

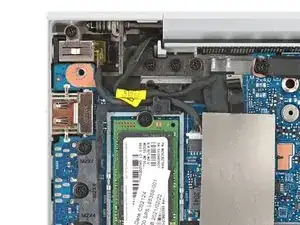

В зависимости от конфигурации в вашем ноутбуке может быть металлический щит или отсутствовать крышка вообще.

С помощью пинцета или пальцев оторвите нижний край крышки SSD.

Если крышку трудно оторвать, используйте нагревательный пакет или фен, чтобы слегка подогреть её. Не перегревайте ленту и соседние компоненты.

Отогните крышку SSD на крышку отсеков памяти.

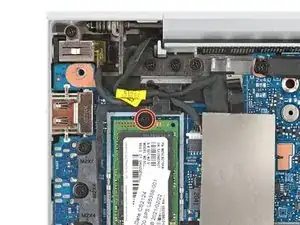

С помощью крестовой отвёртки выкрутите винт длиной 2,4 мм, фиксирующий SSD.

После удаления винта SSD может немного приподняться под углом.

При сборке аккуратно прижмите SSD и закрутите его винт.

Не тяните вверх под острым углом — вы можете повредить SSD и его разъём.

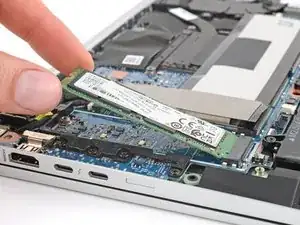

Возьмите SSD за кромки и вытяните его прямо из разъёма, чтобы извлечь.

При сборке вставляйте SSD в разъём под небольшим вниз направленным углом.
