Замена считывателя смарт-карт в HP EliteBook 845 G7

Перед началом ремонта разрядите батарею ноутбука ниже 25% — заряженная литий‑ионная батарея представляет опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, отвертки Phillips могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по‑разному подходить к одной и той же винтовой головке. Используйте размер, который плотнее всего входит в головку винта, чтобы избежать срыва.

Используйте отвертку Phillips, чтобы полностью ослабить (но не вынимать) пять фиксированных винтов, удерживающих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлей экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом с средним винтом и надписью ELITEBOOK.

Если трудно вставить лопатку, убедитесь, что винт полностью ослаблен. При необходимости аккуратно приподнимите винт пальцами.

С помощью лопатки отожмите крышку, чтобы освободить фиксирующий зажим.

Оставьте лопатку под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края в сторону одного из углов, чтобы освободить защелки заднего края.

Поверните лопатку вокруг угла и вдоль кромки, чтобы освободить защелки, удерживающие короткий край крышки.

Снова вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защелки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если вы чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защелки, и убедитесь, что все винты полностью ослаблены.

При сборке сдвиньте защелки по переднему краю крышки (противоположному петле) в их направляющие на раме, затем опустите крышку. Нажмите по периметру, чтобы защелки встали на место.

Разместите ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе всего к вам.

Используйте острый конец лопатки или ноготь, чтобы поочередно нажимать с обеих сторон на направляющий разъем батареи и полностью вывести его из гнезда.

Используйте отвертку Phillips, чтобы удалить четыре винта длиной 4,5 мм, крепящие батарею.

Поднимите верхний край батареи и выведите защёлки на нижнем крае из их направляющих.

Снимите батарею.

Никогда не используйте повторно деформированную или поврежденную батарею — это риск возгорания. Замените её на новую.

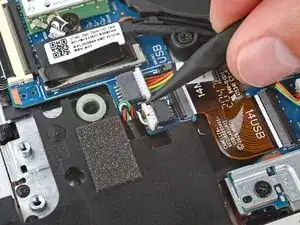

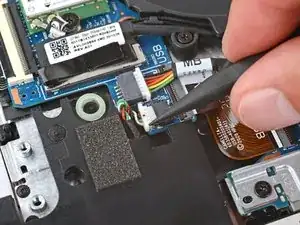

Используйте острый конец лопатки, чтобы поочередно нажимать с обеих сторон на направляющий разъем колонок и полностью вывести его из гнезда.

Резиновые втулки фиксируют верх и низ динамика.

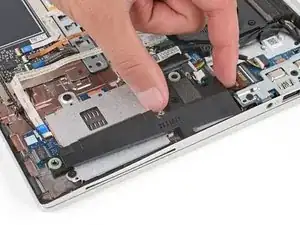

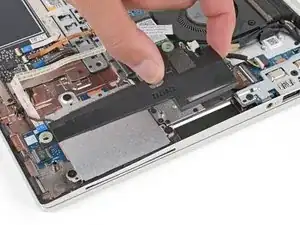

Осторожно приподнимите динамик с правой стороны (тот, что закрывает считыватель смарт-карт) прямо вверх и снимите его с штырей.

Не пытайтесь полностью снять динамик — он по-прежнему прицеплен.

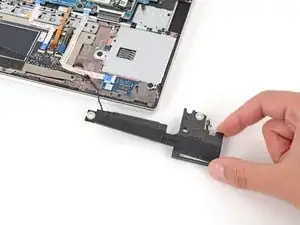

Положите динамик на рабочую поверхность, в сторону от области считывателя смарт-карт.

Не натягивайте кабель динамика и будьте осторожны с винтами, которые могут прилипнуть к магниту внутри динамика.

При сборке совместите резиновые втулки динамика с штырями винтов и аккуратно прижмите, чтобы зафиксировать динамик.

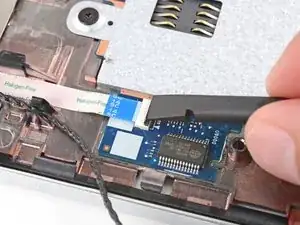

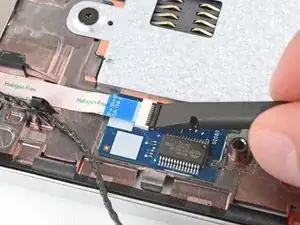

Используйте лопатку, чтобы приподнять откидную запорную планку на ZIF‑разъеме считывателя смарт-карт.

Пинцетом аккуратно вытяните кабель прямо из его гнезда.

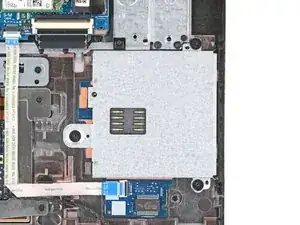

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 2,4 мм, крепящие считыватель умных карт.

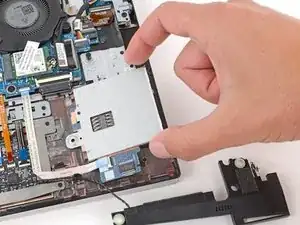

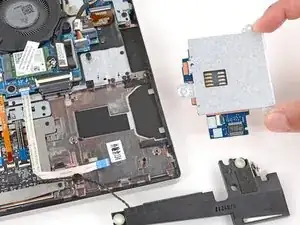

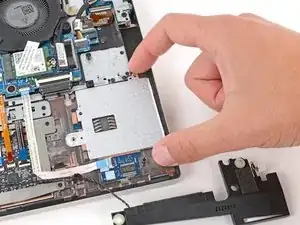

Поднимите и снимите считыватель умных карт пальцами.

При сборке держите кабель считывателя умных карт в стороне, чтобы он не оказался зажат под считывателем при установке на место.
