Замена модуля Wi-Fi в HP EliteBook 845 G7

Перед началом ремонта дождитесь разрядки аккумулятора ноутбука ниже 25% — заряженный литий-ионный аккумулятор представляет собой потенциальную опасность при случайном повреждении.

Сохраните свою работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, отвертки с крестовым наконечником могут отличаться по размеру и форме — две отвертки с одинаковой маркировкой могут по-разному подходить к одному и тому же винту. Используйте отвертку того размера, которая лучше всего подходит к головке винта, чтобы избежать её повреждения.

Используйте отвертку с крестовым наконечником, чтобы полностью ослабить (но не удалить) пять удерживаемых винтов, фиксирующих нижнюю крышку.

Разверните ноутбук так, чтобы задний край (с петлёй экрана) находился ближе к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамкой, рядом со средним винтом и текстом ELITEBOOK.

Если у вас возникают трудности с вставкой лопатки, убедитесь, что винт полностью ослаблен. Если необходимо, аккуратно поднимите винт пальцами.

Используйте лопатку, чтобы приподнять крышку и освободить защелку, фиксирующую её.

Оставьте лопатку вставленной под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края к одному из углов, чтобы освободить защелки заднего края.

Поверните лопатку вокруг угла и поднимите её вверх по краю, чтобы освободить защелки, фиксирующие короткий край крышки.

Снова вставьте плоский конец лопатки рядом с текстом ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защелки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко сниматься. Если вы чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защелки, и проверьте, что все винты полностью ослаблены.

Во время сборки, вставьте защелки вдоль переднего края крышки (противоположного петле) в их пазы на рамке, затем разместите крышку. Плотно нажмите по периметру, чтобы зафиксировать все защелки.

Разверните ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе к вам.

Используйте конец лопатки или ноготь, чтобы надавить на чередующиеся стороны сдвигаемого разъема батареи, чтобы полностью освободить его из сокета.

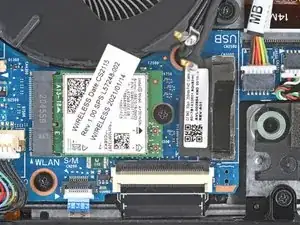

Вставьте руку пары угловых пинцетов под металлическое основание одного из коаксиальных разъемов на модуле WLAN (Wi-Fi), расположенном сразу под вентилятором.

Поднимите вверх, чтобы отключить кабель.

Повторите для отключения второго разъема.

Во время сборки:

Подключите кабель с черной лентой к сокету с черной стрелкой под ним, а кабель с белой лентой к сокету с белой стрелкой.

Используйте пинцеты, чтобы удерживать разъем на месте над его сокетом, и осторожно надавите пальцем или лопаткой — разъем должен "щелкнуть" на месте. Если возникают трудности, измените положение и попробуйте снова. Не применяйте чрезмерную силу.

Используйте лопатку или пинцеты, чтобы отдернуть любую ленту, которая прилипла к вентилятору.

Вам не нужно полностью удалять ленту — она может остаться на модуле Wi-Fi.

Используйте отвертку с крестовым наконечником, чтобы удалить винт длиной 2.4 мм, фиксирующий модуль Wi-Fi.

После удаления винта модуль может слегка подняться под углом.

Во время сборки осторожно удерживайте модуль, пока устанавливаете его винт.

Не поднимайте под острым углом, чтобы не повредить модуль Wi-Fi и его сокет.

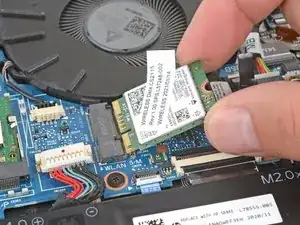

Удерживайте модуль Wi-Fi за края и потяните его прямо из сокета, чтобы удалить.

Во время сборки вставьте модуль в сокет под небольшим углом вниз.
