Замена SSD в HP EliteBook 845 G7
Используйте это руководство для замены или модернизации SSD‑накопителя в ноутбуке HP EliteBook 845 G7.
В этом ноутбуке имеется один разъём, поддерживающий SSD M.2 2280 PCIe ёмкость до 2 ТБ. Для более подробных спецификаций SSD обратитесь к сервисному руководству HP.
Перед началом ремонта рекомендуется сделать резервную копию текущего диска. При необходимости ознакомьтесь с утилитой клонирования дисков, чтобы быть готовым перенести данные на новый накопитель.
Ноутбук ещё на гарантии? Свяжитесь с HP, чтобы уточнить статус гарантии, получить ремонт по гарантии при наличии права или получить дополнительную информацию о гарантии.
Шаг 1
Перед началом ремонта дождитесь, пока заряд батареи ноутбука не опустится ниже 25% — заряженная литий‑ионная батарея представляет собой потенциальную опасность при случайном повреждении.
Сохраните работу, полностью завершите работу ноутбука и отключите все кабели.
Шаг 2
Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному входить в одну и ту же головку винта. Используйте ту, которая садится наиболее плотно в головку винта, чтобы избежать срыва шлица.
Используйте крестовую отвёртку, чтобы полностью ослабить (но не вынимать) пять закрученных винтов, фиксирующих нижнюю крышку.
Шаг 3
Разместите ноутбук так, чтобы задний край (с петлёй экрана) был ближе всего к Вам.
Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, возле среднего винта и надписи ELITEBOOK.
Если лопатка входит с трудом, убедитесь, что винт полностью ослаблен. При необходимости аккуратно приподнимите винт пальцами.
С помощью лопатки подденьте крышку, чтобы освободить защёлку, фиксирующую её.
Оставьте лопатку вставленной под нижней крышкой для следующего шага.
Шаг 4
Проведите лопаткой вдоль заднего края в направлении к одному из углов, чтобы освободить защёлки заднего края.
Поверните лопатку вокруг угла и вверх по кромке, чтобы освободить защёлки, фиксирующие короткую грань крышки.
Шаг 5
Вставьте плоский конец лопатки снова рядом с надписью ELITEBOOK.
Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.
Шаг 6
Поднимите и снимите нижнюю крышку.
Крышка должна легко сниматься. Если ощущается сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.
При сборке направьте защёлки вдоль переднего края крышки (напротив петли) в их пазы на раме, затем опустите крышку. Надавите по периметру, чтобы защёлки вошли на место.
Шаг 7
Разместите ноутбук так, чтобы передний край (напротив петель экрана) был ближе всего к Вам.
Используйте острие лопатки или ноготь, чтобы поочерёдно нажимать с разных сторон на направляющий разъём батареи, «пройдя» его полностью из гнезда.

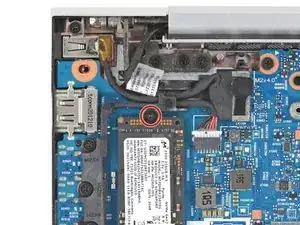

Шаг 8
В зависимости от конфигурации ноутбука может потребоваться снять металлический экран или пластиковую крышку, чтобы получить доступ к SSD.
Используйте крестовую отвёртку, чтобы выкрутить винт длиной 2.4 мм, фиксирующий SSD.
После удаления винта SSD может приподняться под небольшим углом.
При сборке удерживайте SSD, прижимая его, пока не установите винт.

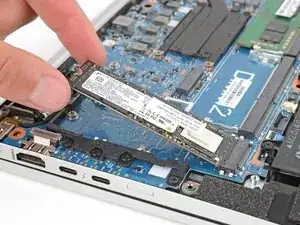

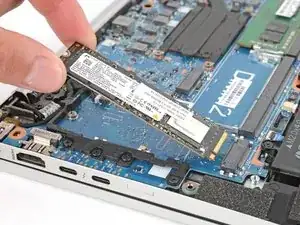

Шаг 9
Не тяните вверх под острым углом, чтобы не повредить SSD и его разъём.
Возьмите SSD за края и вытащите его прямо из гнезда, чтобы удалить.
При сборке вставляйте SSD в гнездо под небольшим вниз наклоном.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Утилизируйте электронные отходы через утилизатор с сертификатом R2 или e‑Stewards. В зависимости от региона использованные устройства и комплектующие HP можно вернуть для повторного использования или переработки через программу HP Planet Partners.
Ремонт не получился? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
