Замена считывателя смарт-карт Lenovo ThinkPad T16 Gen 3
Следуйте этой инструкции, чтобы заменить повреждённый или неисправный считыватель смарт-карт в ноутбуке Lenovo ThinkPad T16 Gen 3. Вы также можете использовать это руководство, чтобы заменить заглушку считывателя на настоящий считыватель.
Если ваш считыватель смарт-карт не определяется или больше не читает карты, возможно, его необходимо заменить.
Номер детали Lenovo для считывателя смарт-карт — 5C61B41060 или 5C61B41061. В этом руководстве используется первый вариант, но процедура аналогична и для второго.
Шаг 1
Для вашей безопасности разрядите аккумулятор ниже 25 % перед разборкой ноутбука. Заряженный аккумулятор при повреждении может загореться. Если аккумулятор вздут, соблюдайте соответствующие меры предосторожности.
Полностью выключите ноутбук (не просто переведите его в спящий режим) и отключите все кабели.
Поверните ноутбук вверх дном и поверните его так, чтобы петля экрана была обращена к вам.
Шаг 2
Используйте отвёртку с крестообразным шлицем, чтобы полностью ослабить семь винтов-фиксаторов, крепящих нижнюю крышку.
Шаг 3
Вставьте ноготь или расширитель в зазор между нижней крышкой и клавиатурной платформой рядом с одной из петель экрана.
Подденьте нижнюю крышку, пока фиксирующие защёлки не отсоединятся.
Шаг 4
Возьмитесь за нижнюю крышку вдоль края петли экрана и медленно приподнимите её, чтобы освободить остальные фиксирующие защёлки.
Приподнимите и снимите нижнюю крышку.
При сборке установите нижнюю крышку в раму, вставив её в выступы вдоль края аккумулятора. Сильно нажмите по периметру, чтобы защёлкнулись все фиксаторы.
Шаг 5
Из-за конструкции разъёма аккумулятора единственный способ отключить аккумулятор — физическое его удаление.
Используйте отвёртку с крестообразным шлицем, чтобы полностью ослабить два винта-фиксатора, крепящих разъём аккумулятора.
Шаг 6
Поднимите краем аккумулятор с разъёмом, чтобы отсоединить его.
При отключении разъёма аккумулятора может ощущаться небольшое сопротивление — это нормально.
Снимите аккумулятор
При сборке:
Вставьте пластиковые выступы на длинном крае аккумулятора в соответствующие пазы рамы.
Опустите аккумулятор на место, чтобы разъём оказался над гнездом.
Шаг 7

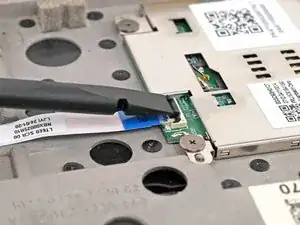

Используйте плоский конец лопатки или ноготь, чтобы поднять фиксирующую защёлку на разъёме ленточного кабеля считывателя смарт-карт ZIF.
Используйте пальцы или пинцет, чтобы вытащить кабель прямо из разъёма.
Шаг 8

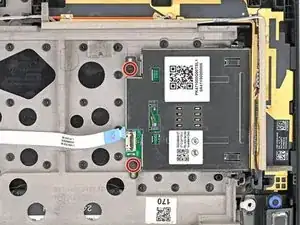

Используйте отвёртку с крестообразным шлицем, чтобы удалить два винта длиной 2,5 мм, крепящих считыватель смарт-карт к раме.
Шаг 9

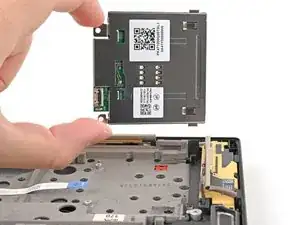

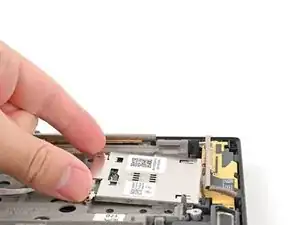

Сдвиньте считыватель смарт-карт прямо назад, в сторону отсоединённого ленточного кабеля, а затем потяните его прямо вверх, чтобы снять его.
Завершение
Сравните новую запасную деталь с оригиналом — возможно, потребуется перенести оставшиеся компоненты с оригинальной детали на новую перед установкой.
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Передайте электронные отходы в сертифицированный по стандарту R2 или e-Stewards центр утилизации.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Ответов.
