Замена тачпада Lenovo ThinkPad T16 Gen 3

Для вашей безопасности разрядите батарею ниже 25% перед разборкой ноутбука. Заряженная батарея может загореться при повреждении. Если батарея вздулась, примите соответствующие меры предосторожности.

Полностью выключите ноутбук (не переводите в спящий режим) и отключите все кабели.

Переверните ноутбук корпусом вниз и разверните так, чтобы петля экрана была обращена к вам.

Используйте отвертку Phillips, чтобы полностью ослабить семь фиксированных винтов, удерживающих крышку основания.

Вставьте ноготь или пластик-открывашку в зазор между крышкой основания и панелью клавиатуры рядом с одной из петель экрана.

Подденьте крышку основания, пока защелки не освободятся.

Возьмите крышку основания за кромку у петли экрана и медленно поднимайте, чтобы освободить оставшиеся защелки.

Поднимите и снимите крышку основания.

При сборке уложите крышку основания в рамку, вставив её в выступы вдоль кромки батареи. Плотно прижмите по периметру, чтобы защелки снова вошли в зацепление.

Из-за конструкции разъёма батареи единственный способ отключить батарею — физически её вынуть.

Используйте отвертку Phillips, чтобы полностью ослабить два фиксированных винта, удерживающих разъём батареи.

Поднимите край батареи вместе с разъёмом, чтобы отключить её.

Вы можете почувствовать небольшое сопротивление при отключении разъёма батареи — это нормально.

Удалите батарею

При сборке:

Заведите пластиковые защёлки на длинном краю батареи в их выемки в рамке.

Опустите батарею на место так, чтобы разъём лёг на свой разъёмный контакт.

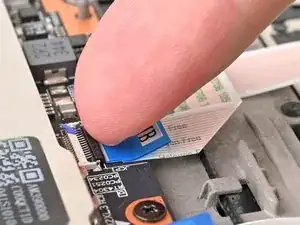

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF‑разъёме кабеля NFC (обозначен «JNFC1»).

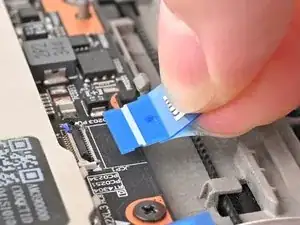

Аккуратно потяните кабель за пластиковую выёмку пальцами или пинцетом, чтобы вынуть его из гнезда.

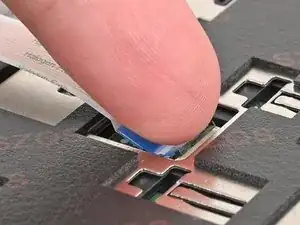

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF‑разъёме шлейфа NFC.

Пальцами или пинцетом вытащите шлейф из разъёма.

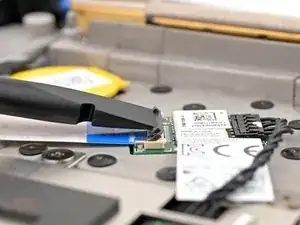

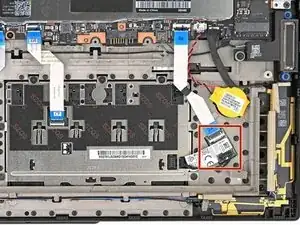

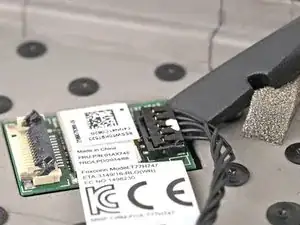

Используйте плоский конец лопатки, чтобы приподнять пресс‑коннектор кабеля тачпада прямо вверх и вынуть его из гнезда на плате считывателя NFC.

Не тяните за кабель — только подденьте инструментом под коннектор.

Снимите межсоединительный шлейф NFC.

При повторной установке убедитесь, что кабель установлен в правильном направлении. Конец с надписью «NFC» означает подключение к считывателю NFC, а «MB» — к разъёму на материнской плате.

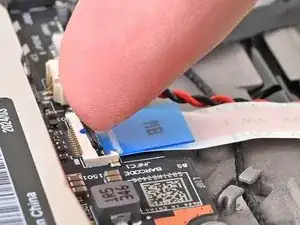

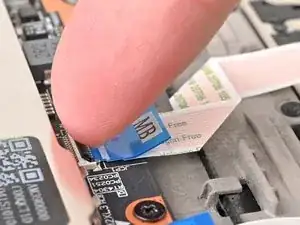

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF‑разъёме кабеля тачпада (обозначен «JCP1»).

Пинцетом или пальцами аккуратно вытяните кабель за пластиковую выемку из гнезда.

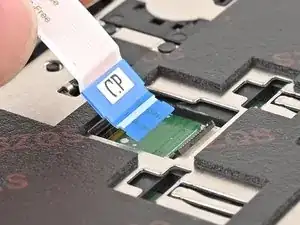

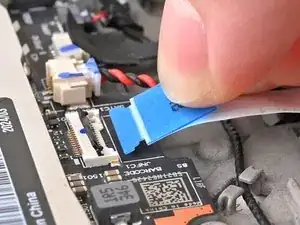

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF‑разъёме кабеля тачпада.

Пальцами или пинцетом вытяните кабель из разъёма.

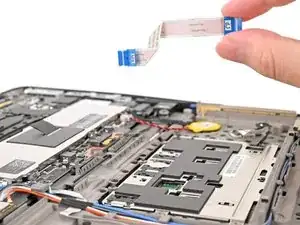

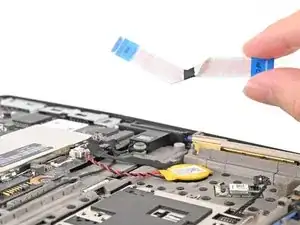

Снимите кабель тачпада.

При сборке убедитесь, что кабель установлен в правильном направлении. Конец с надписью «MB» подключается к гнезду на материнской плате, а конец с надписью «CP» — к тачпаду (ClickPad).

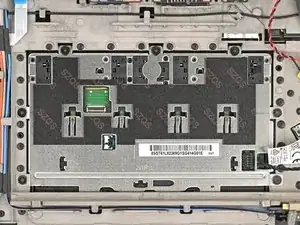

Используйте отвертку Phillips, чтобы отвинтить семь винтов длиной 2.5 мм, крепящих тачпад к раме.

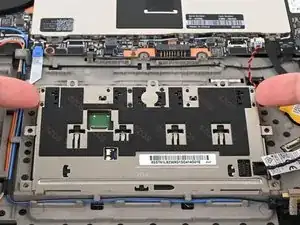

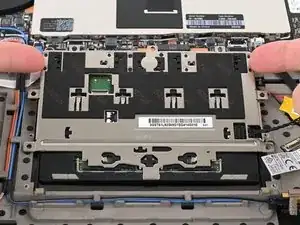

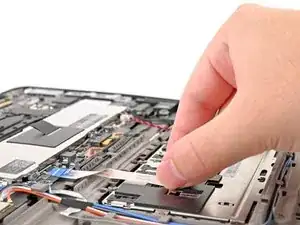

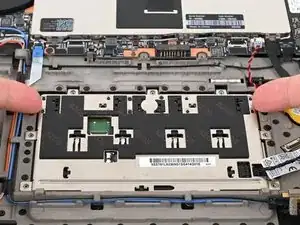

Слегка приподнимите трекпад пальцами за его кромки вблизи материнской платы и сдвиньте противоположную кромку из его гнезда.

При сборке нажимной разъем кабеля NFC-ридера должен быть с той стороны, которая обращена к NFC-ридеру. Кнопки TrackPoint также должны находиться ближе всего к клавиатуре.

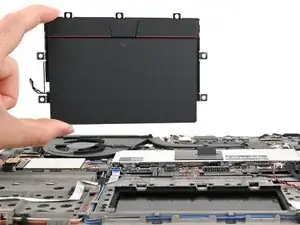

Удалите трекпад из ноутбука.

При установке заменяемого трекпада вам потребуется приклеить новую губку на его заднюю сторону, если в комплекте замены её нет.
