Замена считывателя отпечатков пальцев Lenovo ThinkPad T16 Gen 3

В целях безопасности разрядите батарею до уровня ниже 25% перед разборкой ноутбука. Заряженная батарея может загореться при повреждении. Если батарея вздута, соблюдайте соответствующие меры предосторожности.

Полностью выключите ноутбук (не переводите в спящий режим) и отключите все кабели.

Переверните ноутбук крышкой вниз и поверните так, чтобы шарнир экрана был обращён к вам.

Используйте отвертку Phillips, чтобы полностью отвинтить семь фиксированных винтов, крепящих нижнюю крышку.

Вставьте ноготь или инструмент для вскрытия в зазор между нижней крышкой и клавиатурной панелью рядом с одним из шарниров экрана.

Подденьте нижнюю крышку, пока защёлки не отстегнутся.

Возьмите нижнюю крышку по краю у шарнира экрана и медленно приподнимайте, чтобы отщёлкнуть оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

При сборке: установите нижнюю крышку в рамку, вставив её в защёлки вдоль кромки батареи. Плотно прижмите по периметру, чтобы вернуть все защёлки на место.

Из-за конструкции разъёма батареи единственный способ отключить батарею — физически её снять.

Используйте отвертку Phillips, чтобы полностью отвинтить два фиксированных винта, крепящих разъём батареи.

Поднимите край батареи с разъёмом, чтобы отключить её.

Вы можете почувствовать небольшое сопротивление при отсоединении разъёма батареи — это нормально.

Снимите батарею.

При сборке:

Вставьте пластиковые выступы на длинной кромке батареи в выемки в раме.

Опустите батарею на место так, чтобы разъём лег над его гнездом.

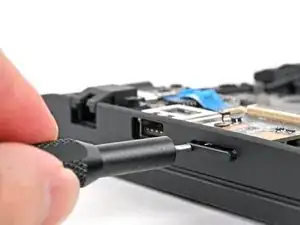

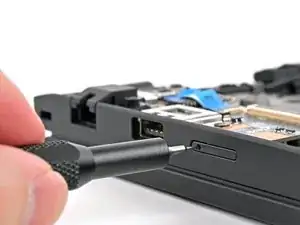

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM-карты, расположенного рядом с портами USB и Ethernet.

Нажмите крепко, пока лоток не выйдет.

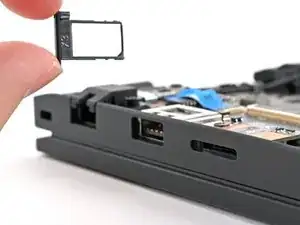

Уберите лоток пальцами.

Используйте чистый ноготь или плоский конец лопатки, чтобы откинуть фиксирующую защёлку на ZIF‑разъёме межсоединительного кабеля, расположенном на плате ввода/вывода.

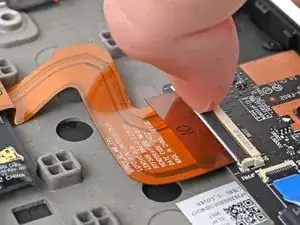

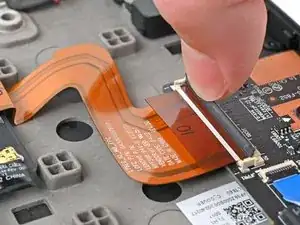

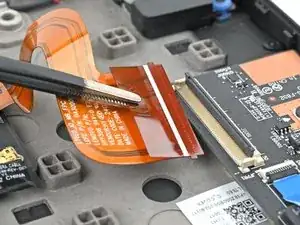

Захватите пластиковую язычок кабеля пинцетом или пальцами и аккуратно вытяните кабель из гнезда.

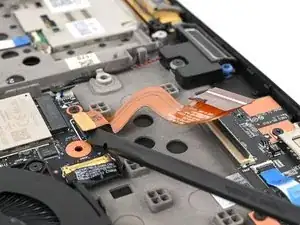

Вставьте плоский конец лопатки под короткий край пресс‑разъёма межсоединительного кабеля на материнской плате и подденьте вверх, чтобы отсоединить его.

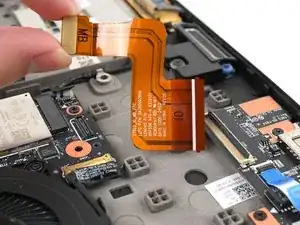

Удалите межсоединительный ленточный кабель из ноутбука.

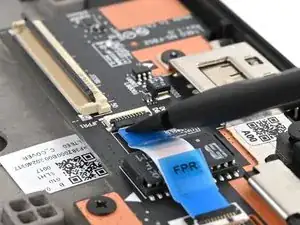

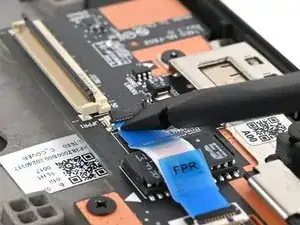

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую защёлку на ZIF‑разъёме кабеля считывателя отпечатков, расположенном на плате ввода/вывода.

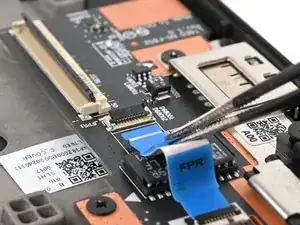

Захватите пластиковый язычок кабеля пинцетом или пальцами и вытяните кабель из гнезда.

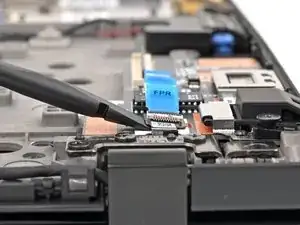

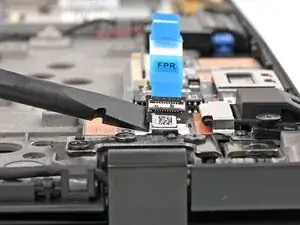

Просуньте плоский конец лопатки под печатную плату на кабеле считывателя отпечатков и подденьте, чтобы отделить клей, который её фиксирует.

Если трудно отделить клей, используйте iOpener или фен, чтобы слегка нагреть печатную плату.

Не тяните за сам кабель и не подденьте коннектор — вставляйте инструмент только под плату.

При сборке: если клей остался липким, вы можете использовать его повторно. В противном случае замените его полоской тонкого двустороннего скотча.

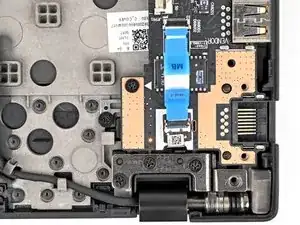

Используйте отвертку Phillips, чтобы снять два винта длиной 8 мм, крепящих крышку порта Ethernet.

Используйте отвертку Phillips, чтобы снять винт длиной 4 мм, крепящий крышку порта Ethernet и плату ввода/вывода.

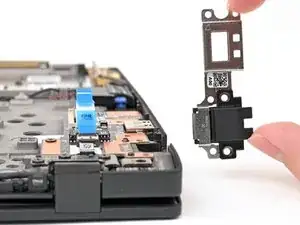

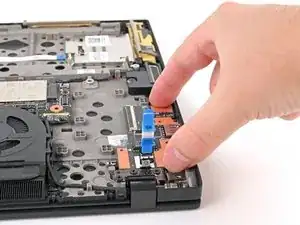

Возьмите крышку порта Ethernet и снимите её с ноутбука.

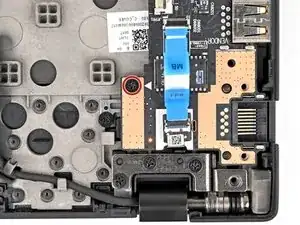

Используйте отвертку Phillips, чтобы вынуть винт длиной 4 мм, крепящий плату ввода/вывода.

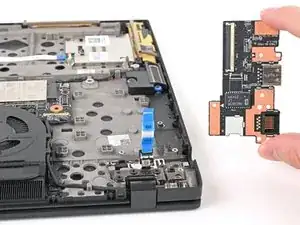

Возьмите плату ввода‑вывода за кромки и потяните её прямо вверх, чтобы извлечь из ноутбука.

При обратной сборке используйте три пластиковых штифта на рамке для выравнивания платы ввода‑вывода.

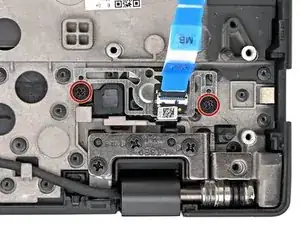

Используйте крестовую отвёртку, чтобы открутить два винта длиной 3 мм, удерживающие сканер отпечатков пальцев.

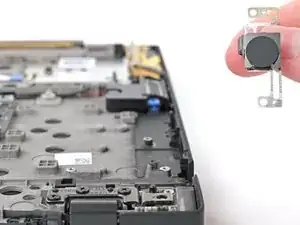

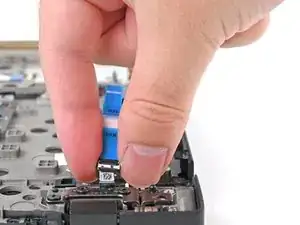

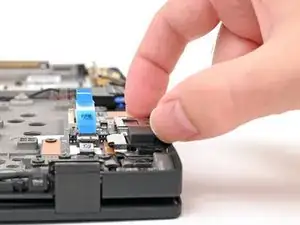

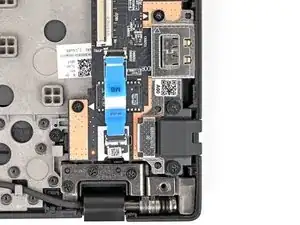

Поднимите сканер отпечатков пальцев прямо вверх и выньте из ноутбука.
