Замена динамиков Lenovo ThinkPad T16 Gen 3

Для вашей безопасности разрядите батарею ниже 25% перед разборкой ноутбука. Заряженная батарея может воспламениться при повреждении. Если батарея вздута, примите соответствующие меры предосторожности.

Полностью выключите ноутбук (не переводите в спящий режим) и отключите все кабели.

Переверните ноутбук нижней частью вверх и поверните его так, чтобы петля экрана была обращена к вам.

Используйте крестовую отвёртку, чтобы полностью отвинтить семь винтов с удерживающей резьбой, крепящих заднюю крышку.

Вставьте ноготь или инструмент для вскрытия в щель между задней крышкой и клавиатурной панелью, рядом с одной из петель экрана.

Подденьте заднюю крышку, пока защёлки не освободятся.

Схватите заднюю крышку вдоль кромки с петлёй экрана и медленно поднимайте, чтобы освободить оставшиеся защёлки.

Поднимите и снимите заднюю крышку.

При сборке: уложите заднюю крышку в рамку, вставив её в защёлки вдоль кромки у батареи. Плотно прижмите по периметру, чтобы вновь защёлкнуть все фиксаторы.

Из‑за конструкции разъёма батареи единственный способ отключить батарею — физически её вынуть.

Используйте крестовую отвёртку, чтобы полностью отвинтить два винта с удерживающей резьбой, фиксирующие разъём батареи.

Поднимите край батареи вместе с разъёмом, чтобы отключить её.

Вы можете почувствовать небольшое сопротивление при отключении разъёма батареи — это нормально.

Снимите батарею

При повторной сборке:

Вставьте пластиковые защёлки на длинной кромке батареи в соответствующие углубления в рамке.

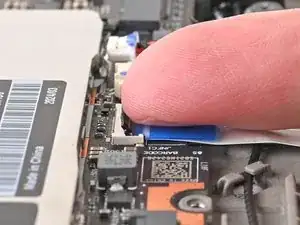

Опустите батарею на место так, чтобы разъём лёг над соответствующим гнездом.

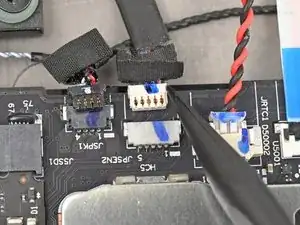

Схватите ногтями разъём правого динамика за кромку у задней части и аккуратно потяните разъём из гнезда (обозначено «JSPK1»).

В качестве альтернативы можно использовать кончик лопатки, поочерёдно надавливая на стороны разъёма, чтобы «высунуть» его из гнезда.

Схватите ногтями разъём антенны WWAN за кромку у задней части и аккуратно потяните разъём из гнезда (обозначено «JPSEN2»).

В качестве альтернативы можно использовать кончик лопатки, поочерёдно надавливая на стороны разъёма, чтобы «высунуть» его из гнезда.

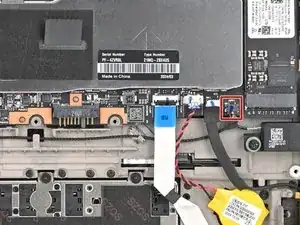

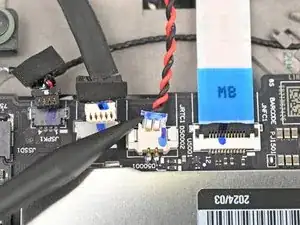

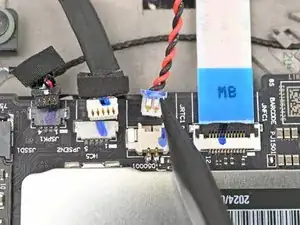

Схватите ногтями разъём батарейки CMOS за кромку у задней части и аккуратно потяните разъём из гнезда (обозначено «JRTC1»).

В качестве альтернативы можно использовать кончик лопатки, поочерёдно надавливая на стороны разъёма, чтобы «высунуть» его из гнезда.

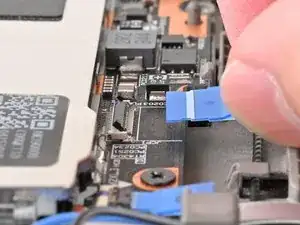

Используйте чистый ноготь или плоский конец лопатки, чтобы приподнять запирающий язычок разъёма кабеля NFC, обозначенного «JNFC1».

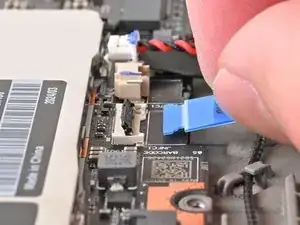

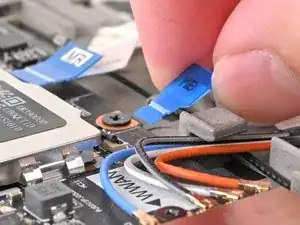

Пинцетом или пальцами захватите пластиковую вытачку кабеля и аккуратно вытяните кабель из гнезда.

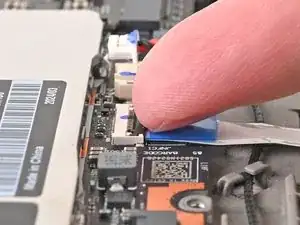

Используйте чистый ноготь или плоский конец лопатки, чтобы приподнять запирающий язычок разъёма кабеля тачпада, обозначенного «JCP1».

Пинцетом или пальцами захватите пластиковую вытачку кабеля и аккуратно вытяните кабель из гнезда.

Используйте чистый ноготь или плоский конец лопатки, чтобы приподнять запирающий язычок разъёма кабеля считывателя смарт‑карт, обозначенного «JSC1».

Пинцетом или пальцами аккуратно вытяните кабель за вытачку из гнезда.

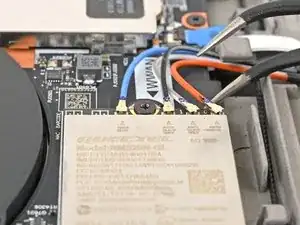

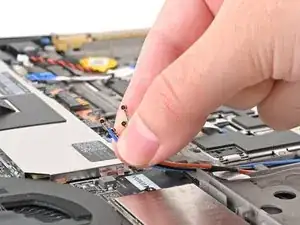

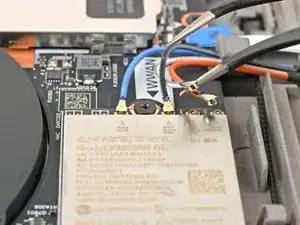

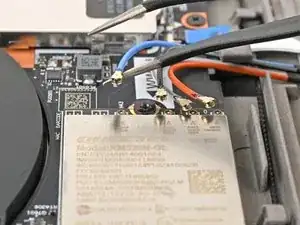

Просуньте одно плечо изогнутого пинцета под металлическую шейку одного из коаксиальных разъёмов антенны на плате WWAN и поднимите строго вверх, чтобы отсоединить его.

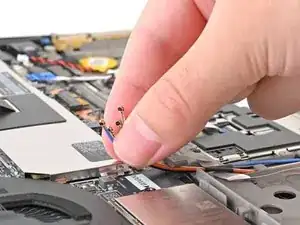

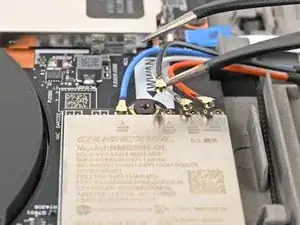

Повторите процедуру, чтобы отсоединить оставшиеся антенные кабели от WWAN-карты.

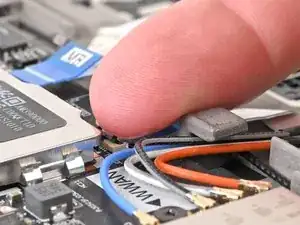

При сборке используйте пинцет, чтобы удерживать каждый разъем над его гнездом, и аккуратно нажимайте вниз пальцем или лопаткой — разъем должен «защелкнуться» на месте. Если возникают трудности, измените положение головки вместо того, чтобы применять большую силу.

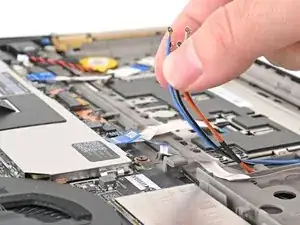

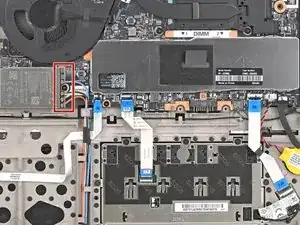

Соберите все антенные кабели вместе и вытяните их из зажимов, крепящих их к шасси.

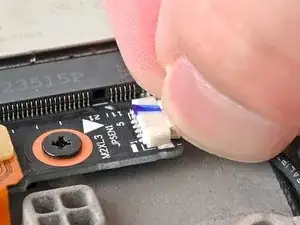

Зацепите ногтями выступ, расположенный на задней части коннектора антенны WWAN с маркировкой «JPSEN1».

В качестве альтернативы можно использовать кончик лопатки, чтобы поочерёдно нажимать с разных сторон разъёма, «выводя» его из гнезда.

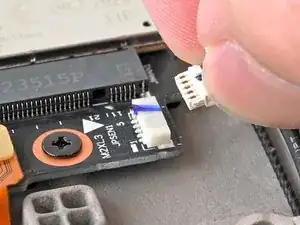

Отсоедините разъём от материнской платы.

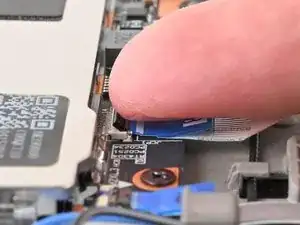

У многих таких разъёмов есть небольшая метка, указывающая, какая сторона разъёма должна быть сверху. Чтобы подключить обратно, выровняйте разъём и используйте лопаточку или чистый ноготь, чтобы полностью вдавить его в гнездо.

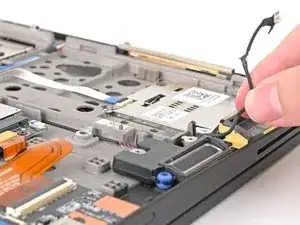

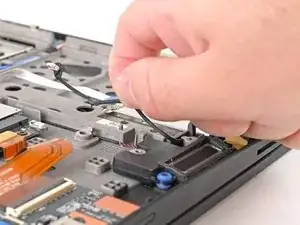

С помощью пальцев направьте кабель JPSEN1 и выведите его из зажимов на шасси.

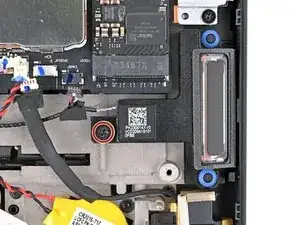

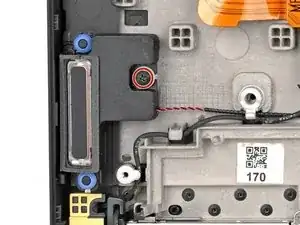

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 3 мм, фиксирующие динамики (по одному в каждом).

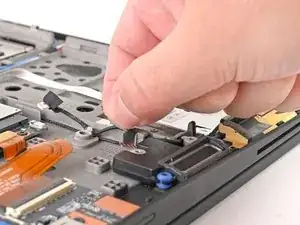

Поднимите один из динамиков с посадочного штыря и проведите кабель динамика через зажимы в центре ноутбука.

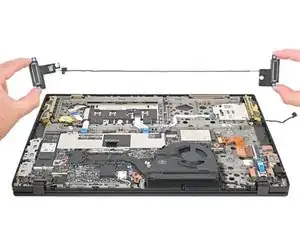

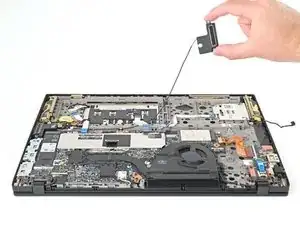

После освобождения кабеля извлеките второй динамик.

При сборке убедитесь, что на ваших запасных динамиках установлены резиновые втулки по верхнему, среднему и нижнему краю. Если их нет, перенесите втулки со старых динамиков.
