Замена передней панели Samsung Galaxy Book Pro 360 15"

Перед началом выключите ноутбук и отключите его от питания.

Закройте экран и положите ноутбук задней крышкой вверх, чтобы получить доступ к четырём резиновым ножкам.

Вставьте медиатор для вскрытия между задней крышкой и резиновой ножкой.

Подденьте медиатором и оторвите ножку от задней крышки.

Снимите резиновую ножку пинцетом или пальцами.

Повторите этот процесс с оставшимися резиновыми ножками.

Для этого ноутбука используются два типа резиновых ножек. При сборке убедитесь, что верхние ножки помечены "M4", а нижние — "M1".

Чтобы установить резиновую ножку, совместите её с выемкой и надавите до фиксации.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта 4.5 мм, фиксирующие заднюю крышку.

Во время ремонта отслеживайте каждый винт и обязательно возвращайте его на то же место.

Приложите присоску к середине нижнего края задней крышки, как можно ближе к краю.

Резко и равномерно потяните за ручку, чтобы создать небольшой зазор между задней крышкой и рамой.

Это может потребовать значительных усилий и нескольких попыток.

Вставьте медиатор для вскрытия в созданный зазор.

Сдвиньте медиатор вдоль нижнего края, чтобы освободить защёлки, фиксирующие заднюю крышку.

Продолжайте скользить медиатором по периметру ноутбука, пока все защёлки задней крышки не будут освобождены.

Поднимите заднюю крышку вверх и снимите её с ноутбука.

При сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно снова выключите ноутбук, прежде чем продолжить работу.

Снимите скотч, закрывающий разъём аккумулятора, пинцетом или пальцами.

Отложите скотч в сторону. Вы будете использовать его повторно при сборке.

Вставьте плоский конец лопатки под кабели аккумулятора как можно ближе к разъёму.

Осторожно подденьте и отсоедините разъём аккумулятора от гнезда.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта 4.5 мм, фиксирующие аккумулятор.

Будьте осторожны, чтобы не проткнуть аккумулятор отвёрткой — проколотый аккумулятор может протечь вредными химикатами или вызвать пожар.

Поднимите аккумулятор вертикально из его гнезда и извлеките его.

Используйте заострённый конец лопатки, чтобы приподнять фиксаторы на ZIF-разъёме кабеля левого вентилятора.

При сборке убедитесь, что все семь кабелей подключены к дочерней плате.

Возьмите за бирку кабеля левого вентилятора пинцетом и аккуратно вытяните кабель из гнезда.

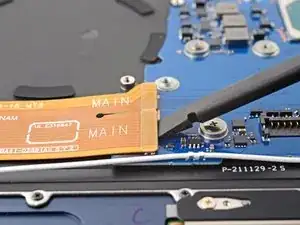

Используйте плоский конец лопатки, чтобы поддеть и отсоединить оба пресс-коннектора межсоединительного кабеля от дочерней платы.

Чтобы повторно подсоединить пресс-коннекторы подобные этим, аккуратно выровняйте и надавите на одну сторону, пока не услышите щелчок, затем повторите с другой стороны. Не нажимайте в середине. Если коннектор будет смещён, контакты могут погнуться и получить необратимое повреждение.

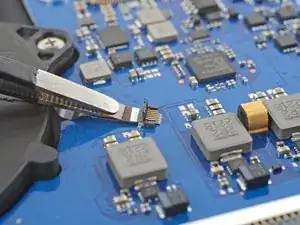

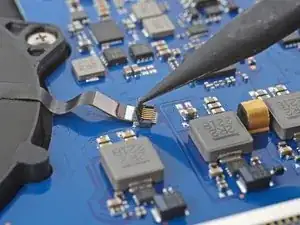

Используйте заострённый конец лопатки, чтобы приподнять и отсоединить разъём нижнего левого динамика от дочерней платы.

Вставьте заострённый конец лопатки под чёрный антенный кабель и сдвиньте её как можно ближе к разъёму.

Осторожно поднимите строго вверх, чтобы отсоединить антенну.

Разъём очень хрупкий и легко ломается при резком или сильном усилии.

Повторите процедуру отсоединения для белого антенного кабеля.

Чтобы снова присоединить коаксиальные разъёмы такого типа, совместите разъём с гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться. Это может быть сложно и потребовать нескольких попыток.

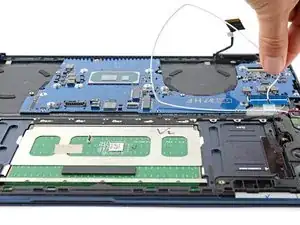

Используйте пинцет или пальцы, чтобы вывести чёрный и белый антенные кабели из их зажимов на дочерней плате.

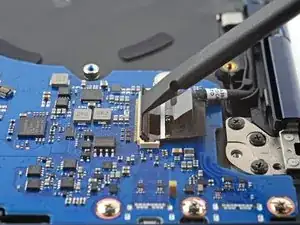

Используйте заострённый конец лопатки, чтобы приподнять защёлку разъёма кабеля подсветки.

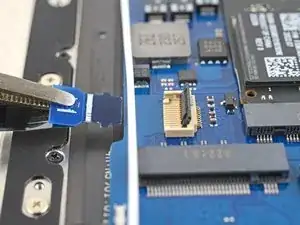

Схватите ярлык для вытягивания кабеля подсветки пинцетом и аккуратно вытяните кабель из гнезда.

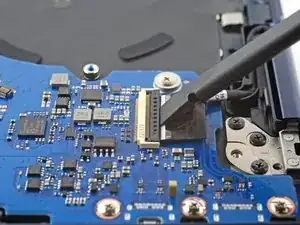

Используйте лопатку, чтобы приподнять защёлку ZIF-разъёма левого кабеля дисплея.

Схватите ярлык левого кабеля дисплея пинцетом или пальцами и аккуратно вытяните кабель из гнезда.

Используйте заострённый конец лопатки, чтобы приподнять и отсоединить пресс-разъём датчика отпечатка пальца.

Используйте крестовую отвёртку, чтобы удалить пять винтов 3.5 мм, крепящих дочернюю плату.

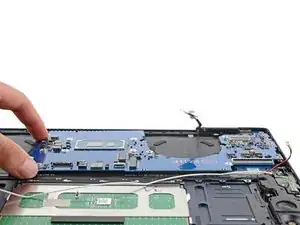

Поднимите правую сторону дочерней платы и потяните к центру ноутбука, чтобы снять её.

При сборке:

Отодвиньте все кабели, подключённые к дочерней плате (дисплей, датчик отпечатка, межплатный разъём, динамик, подсветка и антенны), чтобы они не оказались зажатими под дочерней платой при её вставке.

Вставляйте дочернюю плату под углом вниз, чтобы разъём для наушников, порт USB-C и слот памяти встали в свои вырезы.

Перед закреплением дочерней платы убедитесь, что штифты выравнивания на рамке вошли в свои вырезы на дочерней плате.

Используйте крестовую отвёртку #00, чтобы удалить три винта 2.5 мм, крепящих кронштейн датчика отпечатка в верхнем левом углу ноутбука.

Используйте пинцет или пальцы, чтобы снять кронштейн датчика отпечатка.

Используйте пинцет или пальцы, чтобы снять датчик отпечатка.

Используйте заострённый конец лопатки, чтобы приподнять защёлку ZIF-разъёма правого кабеля вентилятора.

Схватите ярлык правого кабеля вентилятора пинцетом и аккуратно вытяните кабель из гнезда.

Удалите шесть винтов 3.5 мм, крепящих вентиляторы.

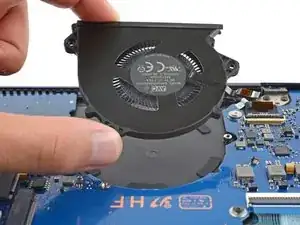

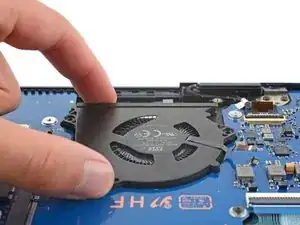

Поднимите оба вентилятора строго вверх и снимите их.

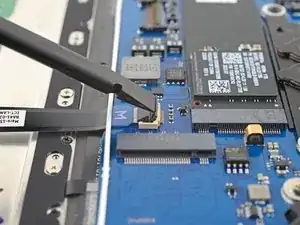

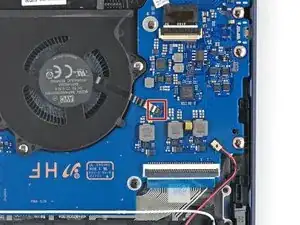

Используйте заострённый конец лопатки, чтобы приподнять и отсоединить разъём нижнего правого динамика от материнской платы.

При сборке убедитесь, что эти пять кабелей подключены к материнской плате.

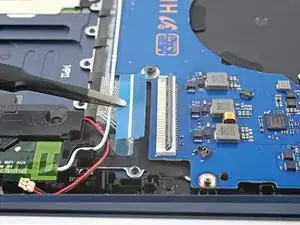

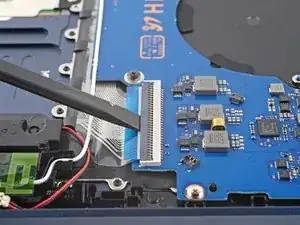

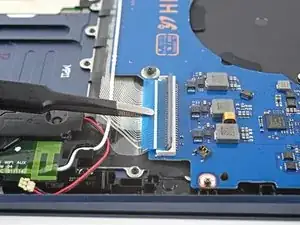

Используйте плоский конец лопатки, чтобы приподнять защёлку ZIF-разъёма кабеля клавиатуры.

Схватите ярлык кабеля клавиатуры пинцетом или пальцами и аккуратно вытяните кабель из гнезда.

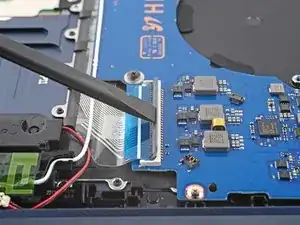

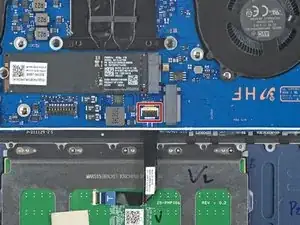

Используйте плоский конец лопатки, чтобы приподнять защёлку ZIF-разъёма тачпада на материнской плате.

Захватите язычок кабеля тачпада пинцетом и аккуратно вытяните кабель из его разъема на материнской плате.

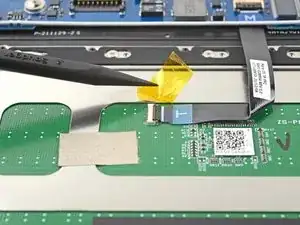

Используйте пальцы или лопатку, чтобы отломить ленту, прикрывающую ZIF-разъем кабеля тачпада.

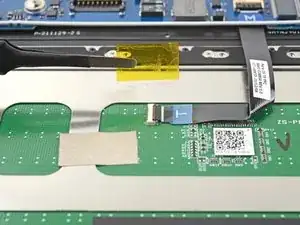

Снимите ленту.

Отложите ленту в сторону. Вы повторно используете её при сборке.

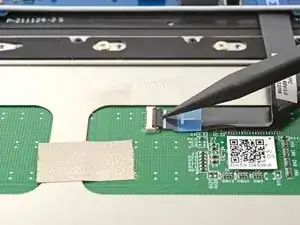

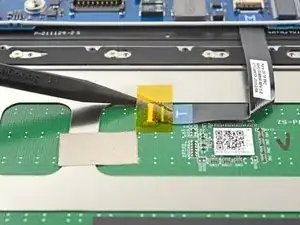

Используйте заостренный конец лопатки, чтобы приподнять фиксирующую планку ZIF-разъема.

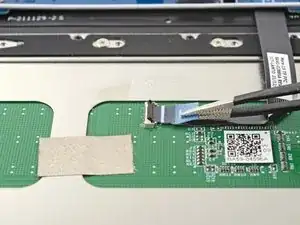

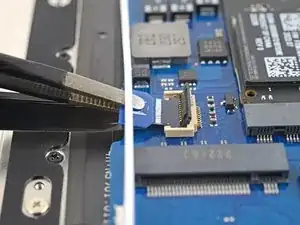

Захватите язычок кабеля тачпада пинцетом и аккуратно вытяните кабель из его гнезда на тачпаде.

Снимите кабель тачпада.

Отложите кабель в сторону. Вы повторно используете его при сборке.

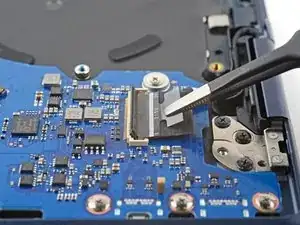

Используйте плоский конец лопатки, чтобы приподнять фиксирующую планку ZIF-разъема правого кабеля дисплея.

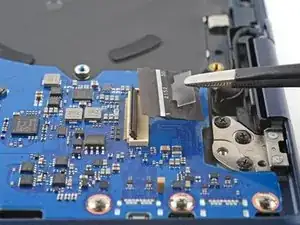

Захватите язычок правого кабеля дисплея пинцетом или пальцами и аккуратно вытяните кабель из его разъема.

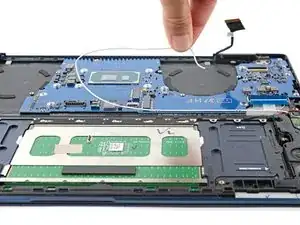

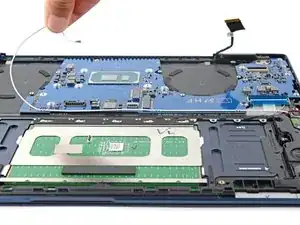

Аккуратно вытяните белый антенный кабель из трех зажимов, закрепляющих его на материнской плате.

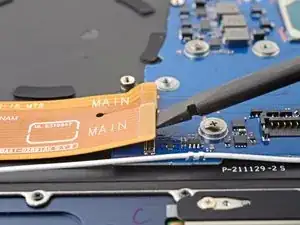

Используйте плоский конец лопатки, чтобы приподнять и отключить оба защелкивающихся разъема межсоединительного кабеля от материнской платы.

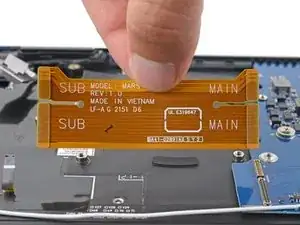

Снимите межсоединительный кабель.

Отложите кабель в сторону. Вы повторно используете его при сборке.

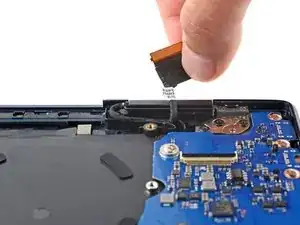

Медленно вытяните правый кабель дисплея из его углубления.

Кабель закреплен небольшим зажимом.

Повторите процедуру для левого кабеля дисплея.

При сборке убедитесь, что кабели дисплея закреплены под их зажимами.

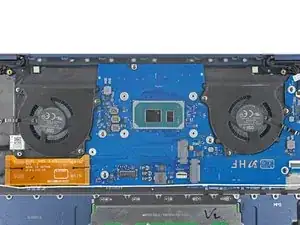

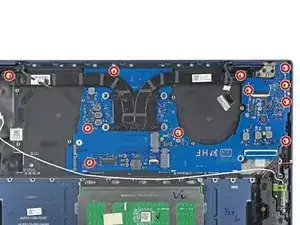

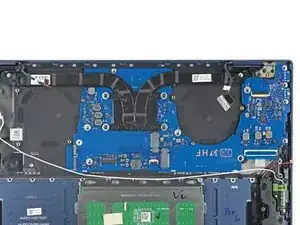

Используйте крестовую отвертку, чтобы выкрутить 11 винтов длиной 3,5 мм, фиксирующих материнскую плату.

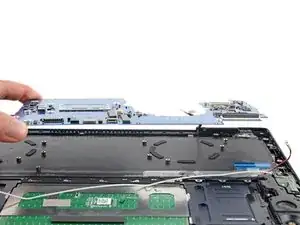

Поднимите материнскую плату строго вверх и извлеките её.

Перед фиксацией материнской платы при сборке:

Отведите в сторону все кабели, подключенные к материнской плате (дисплей, клавиатура, динамик и антенна), чтобы они не зажались под платой при её возврате на место.

Убедитесь, что установочные штифты на рамке входят в вырезы на материнской плате.

Нажмите вниз на правый край материнской платы, чтобы убедиться, что порты USB-C и Thunderbolt находятся в своих углублениях.

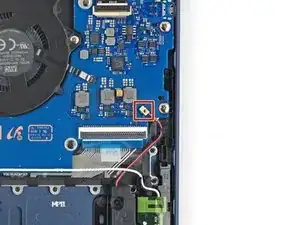

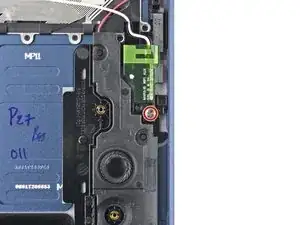

Используйте крестовую отвертку, чтобы выкрутить винт 3,5 мм, фиксирующий правую антенну.

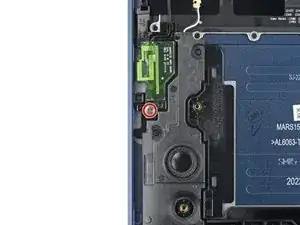

Используйте крестовую отвертку, чтобы выкрутить винт 3,5 мм, фиксирующий левую антенну.

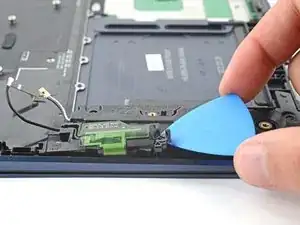

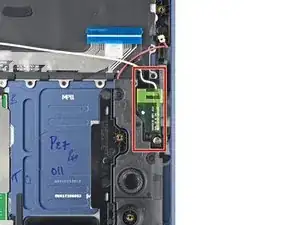

Вставьте пластмассовую лопатку между левой антенной и нижним левым динамиком.

Подденьте лопаткой, чтобы освободить антенну.

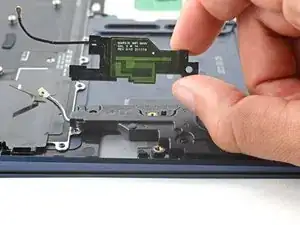

Извлеките антенну из её гнезда.

При сборке убедитесь, что верхняя часть антенн вставлена под их крепления перед укладкой в гнезда.

Повторите процедуру снятия для правой антенны.

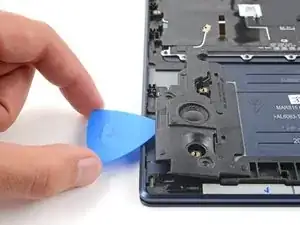

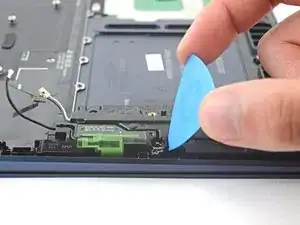

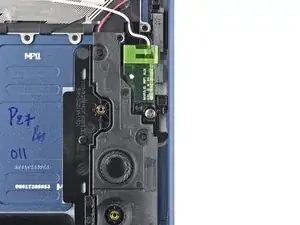

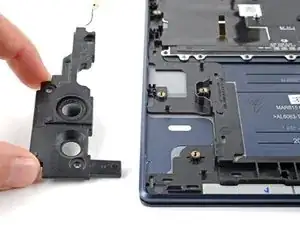

Вставьте инструмент для вскрытия между левым краем нижнего левого динамика и рамкой.

Подденьте инструментом, чтобы освободить динамик из его гнезда.

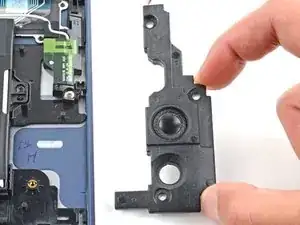

Снимите динамик.

Повторите процедуру снятия для нижнего правого динамика.

Откройте ноутбук до полного раскрытия и положите его дисплеем и клавиатурой вниз.

Перед тем как положить ноутбук, убедитесь, что поверхность чистая и не содержит предметов, которые могут повредить дисплей.

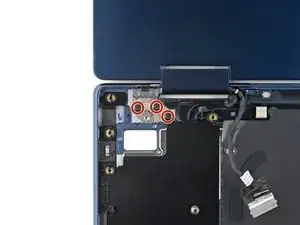

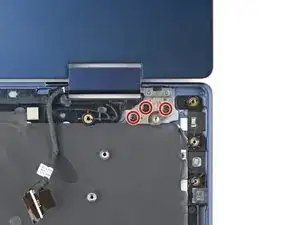

Используйте крестовую отвертку, чтобы выкрутить три винта 3,5 мм, фиксирующих левую петлю экрана.

При сборке устанавливайте винты справа налево.

Используйте крестовую отвертку, чтобы выкрутить три винта 3,5 мм, фиксирующие правый шарнир экрана.

При сборке устанавливайте винты слева направо.

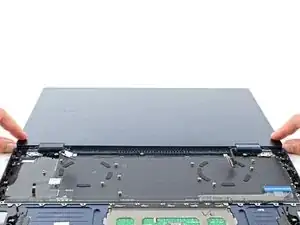

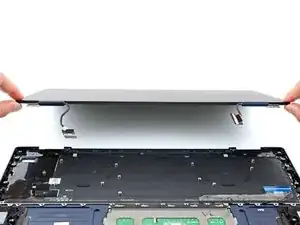

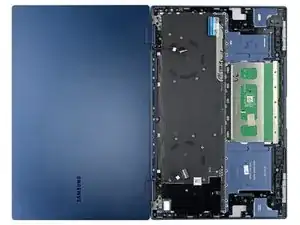

Отведите экран от корпуса ноутбука и снимите его.

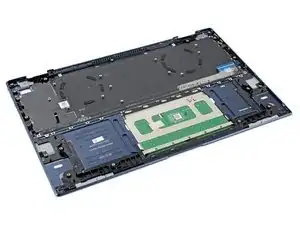

Остаётся передняя часть корпуса.
