Замена узла вентилятора ноутбука Samsung NP530E5M
Если у вашего устройства возникают проблемы с перегревом, и вы прошли все шаги по устранению неполадок, чтобы убедиться, что вентиляторы функциониируют должным образом, возможно, вам потребуется заменить систему охлаждения. После того как вы снимете заднюю крышку ноутбука и отключите аккумулятор для безопасности, вы сможете воспользоваться этим руководством для замены системы охлаждения вашего компьютера.
Учтите, что узел вентилятора включает вентилятор и радиатор, который прикрепляется к ЦП и ГП на материнской плате. Будьте осторожны при подключении и отключении от материнской платы, поскольку чрезмерное затягивание может привести к повреждению.
Шаг 1

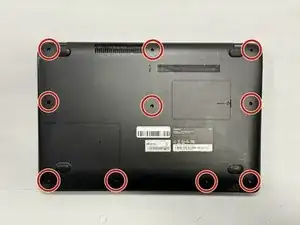

Переверните ноутбук, чтобы получить доступ к нижнему кожуху.
Используя отвертку Phillips #000, открутите десять винтов по 6 мм, которые фиксируют нижний кожух.
Шаг 2

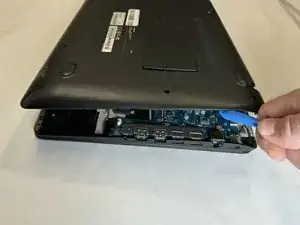

Вставьте инструмент для открытия iFixit в щель и подденьте.
Снимите нижний кожух.
Шаг 3

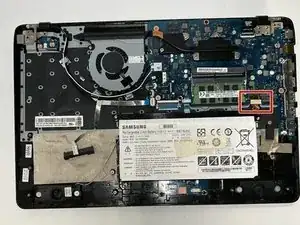

Найдите аккумулятор в нижнем левом углу ноутбука.
Шаг 4

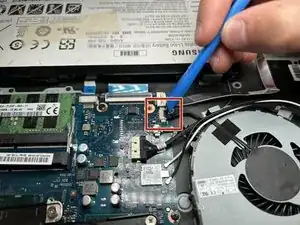

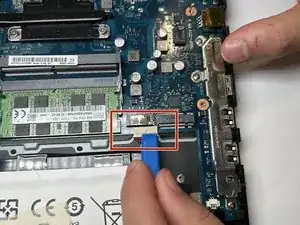

Используя лопатку или инструмент для открытия iFixit, ослабьте соединённый силовой кабель от его разъёма на материнской плате.
Отключите разъём кабеля.
Шаг 5

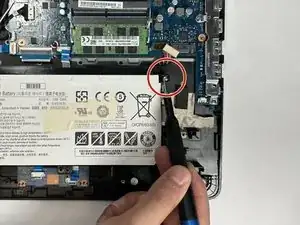

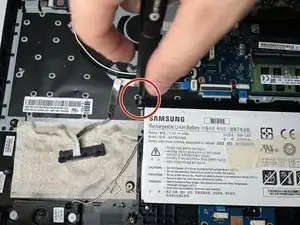

Используя отвертку Phillips #000, открутите три винта по 5 мм, которые удерживают аккумулятор на месте.
Винты расположены по трём углам аккумулятора, хотя есть дополнительное место для винта на аккумуляторе, который не используется в данной модели ноутбука.
Шаг 6

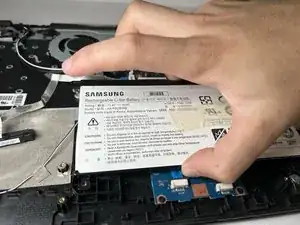

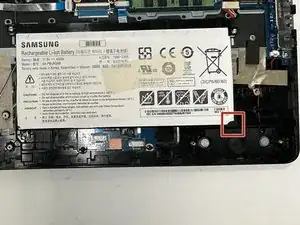

В нижнем правом углу монтажного места аккумулятора есть "кромка".
Аккуратно возьмитесь за аккумулятор с боков, поднимите его вверх и влево, чтобы вынуть аккумулятор из его места.
Шаг 7

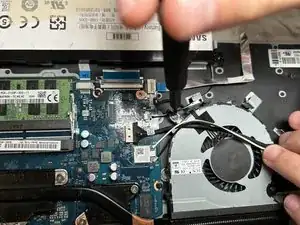

Найдите узел вентилятора в верхней части ноутбука.
Узел включает вентилятор и радиатор, который прикреплён к материнской плате.
Используя лопатку или инструмент для открытия iFixit, аккуратно снимите кабель с материнской платы.
Шаг 8

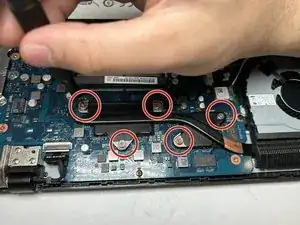

Используя отвертку Phillips #000, открутите пять винтов, которые крепят радиатор к материнской плате.
Эти фиксирующие винты прикреплены к самому радиатору, поэтому они не выйдут полностью.
Шаг 9

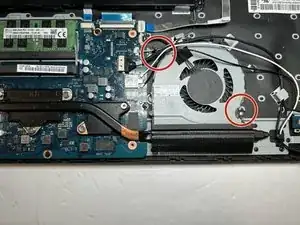

Используя отвертку Phillips #000, открутите два винта по 4.5 мм, которые удерживают корпус вентилятора на корпусе ноутбука.
Шаг 10

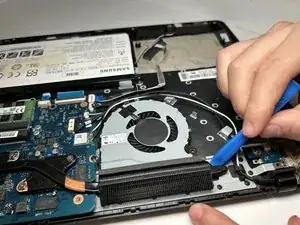

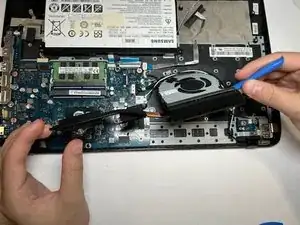

Осторожно освободите узел вентилятора от корпуса, используя инструмент для поддевания.
Часть радиатора должна легко отделяться от платы.
Шаг 11
Теперь ЦП и ГП открыты на материнской плате. Избегайте ненужного контакта, чтобы предотвратить возможные статические разряды.
Используя спирт или очиститель термопасты и чистую микрофибровую cloth, аккуратно удалите оставшуюся термопасту.
Нанесите небольшую каплю термопасты на теперь чистые ЦП и ГП перед заменой узла вентилятора.
Будьте осторожны при нанесении термопасты. Вам нужно лишь немного, чтобы покрыть контакты между процессорами и радиатором.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
