Замена вентиляторов Samsung Galaxy Book Pro 360 15"

Перед началом выключите ноутбук и отключите его от сети.

Закройте экран и положите ноутбук задней крышкой вверх, чтобы получить доступ к четырём резиновым ножкам.

Вставьте пластиковую лопатку между задней крышкой и резиновой ножкой.

Подденьте лопаткой и отщёлкните ножку от задней крышки.

Используйте пинцет или пальцы, чтобы снять резиновую ножку.

Повторите эту процедуру с оставшимися резиновыми ножками.

Для этого ноутбука существуют два типа резиновых ножек. При сборке убедитесь, что верхние ножки помечены «M4», а нижние — «M1».

Чтобы установить резиновую ножку назад, совместите её с углублением и нажмите вниз, пока она не зафиксируется.

Используйте крестообразную отвертку, чтобы снять четыре винта 4,5 мм, крепящие заднюю крышку.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был извлечён.

Приложите присоску к середине нижнего края задней крышки, как можно ближе к кромке.

Поднимите ручку с сильной, ровной силой, чтобы создать небольшой зазор между задней крышкой и рамой.

Это может потребовать значительных усилий и нескольких попыток.

Вставьте пластиковую лопатку в созданный зазор.

Проведите лопатку вдоль нижнего края, чтобы освободить фиксаторы, удерживающие заднюю крышку.

Продолжайте проводить лопатку по периметру ноутбука, пока все фиксаторы задней крышки не будут освобождены.

Поднимите заднюю крышку вверх и снимите её с ноутбука.

При сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательной герметизацией. Обязательно выключите ноутбук перед продолжением работы.

Используйте пинцет или пальцы, чтобы приподнять и снять ленту, закрывающую разъём батареи.

Отложите ленту в сторону. Вы будете использовать её снова при сборке.

Вставьте плоский конец лопатки под провода батареи как можно ближе к разъёму.

Осторожно подденьте и отсоедините разъём батареи от его гнезда.

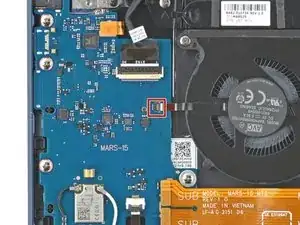

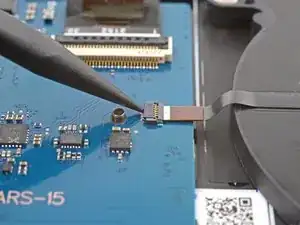

Используйте острый конец лопатки, чтобы приподнять фиксирующий язычок на ZIF-разъёме кабеля левого вентилятора.

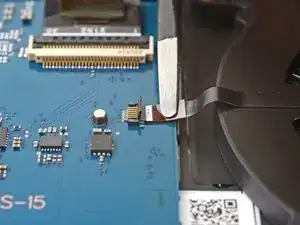

Удерживая язычок кабеля левого вентилятора пинцетом, аккуратно вытяните кабель из гнезда.

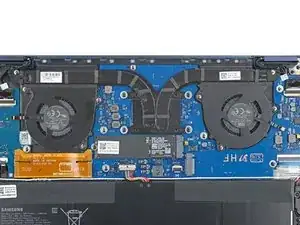

Повторите процедуру отсоединения для кабеля правого вентилятора.

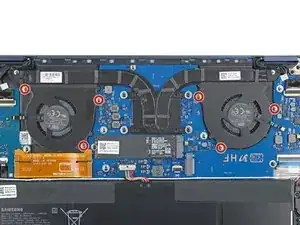

Используйте крестообразную отвертку, чтобы снять шесть винтов 3,5 мм, крепящих вентиляторы.

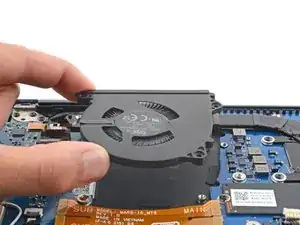

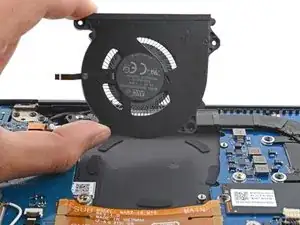

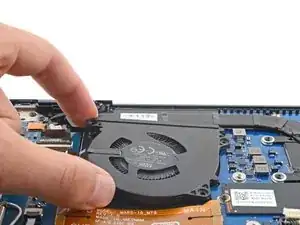

Поднимите оба вентилятора строго вверх и снимите их.
