Замена SSD в Samsung Galaxy Book Pro 360 15"

Перед началом выключите ноутбук и отключите его от сети.

Закройте экран и положите ноутбук так, чтобы лицевая панель была направлена вниз, а задняя крышка — вверх, чтобы получить доступ к четырём резиновым ножкам.

Вставьте медиатор для вскрытия между задней крышкой и резиновой ножкой.

С помощью медиатора подденьте ножку и выведите её из задней крышки.

Используйте пинцет или пальцы, чтобы снять резиновую ножку.

Повторите эту операцию с остальными резиновыми ножками.

Для этого ноутбука используются два типа резиновых ножек. При сборке убедитесь, что верхние ножки помечены «M4», а нижние — «M1».

Чтобы установить резиновую ножку назад, совместите её с углублением и надавите до фиксации.

Отвинтите четыре винта 4,5 мм, крепящие заднюю крышку, используя крестовую отвёртку.

Во время этого ремонта отслеживайте местоположение каждого винта и убедитесь, что при обратной сборке каждый винт возвращается на своё место.

Прикрепите присоску к середине нижнего края задней крышки, как можно ближе к краю.

Сильной, равномерной тягой потяните ручку вверх, чтобы создать небольшой зазор между задней крышкой и рамой.

Это может потребовать значительных усилий и нескольких попыток.

Вставьте медиатор в образованный зазор.

Проведите медиатором вдоль нижнего края, чтобы освободить защёлки, фиксирующие заднюю крышку.

Продолжайте проводить медиатором по периметру ноутбука, пока все защёлки, удерживающие заднюю крышку, не будут освобождены.

Поднимите заднюю крышку вверх и снимите её с ноутбука.

При обратной сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно выключите ноутбук снова перед продолжением работы.

С помощью пинцета или пальцев аккуратно оторвите и снимите ленту, закрывающую разъём аккумулятора.

Отложите ленту в сторону. Её потребуется использовать повторно при сборке.

Вставьте плоский конец лопатки под кабели аккумулятора как можно ближе к разъёму.

Осторожно подденьте и отсоедините разъём аккумулятора от гнезда.

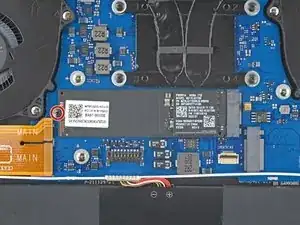

Отвинтите винт 3,5 мм, фиксирующий левый SSD, используя крестовую отвёртку.

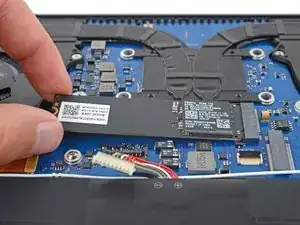

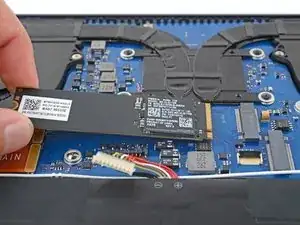

Выньте левый SSD из его гнезда и извлеките его.

Не тяните под острым углом, это может повредить SSD и его разъём.

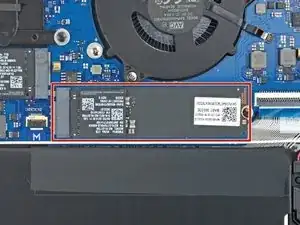

Если у вас установлен правый SSD, повторите процедуру его извлечения.
