Замена второго твердотельного накопителя в Samsung Galaxy Book Pro 15"
Используйте это руководство, чтобы заменить или обновить второй твердотельный накопитель в ноутбуке Galaxy Book Pro 15".
Перед началом работы ознакомьтесь с руководством по ремонту ПК от Samsung для соблюдения мер безопасности.
Для вашей безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой устройства. Это снижает риск тепловой реакции, если аккумулятор случайно повредится во время ремонта. Если аккумулятор вздут, соблюдайте соответствующие меры предосторожности.
Примечание: слот второго твердотельного накопителя поддерживает только накопители форм-фактора M.2 2280.
Шаг 1
Перед началом работы выключите ноутбук и отключите его от электросети.
По верхнему и нижнему краю задней панели расположены два вида резиновых ножек. Следите за их положением при снятии.
Вставьте расширитель между резиновой ножкой и задней панелью.
Подденьте расширителем, чтобы освободить защелки, удерживающие ножку.
Снимите ножку.
Повторите операцию для трёх оставшихся ножек.
При сборке вставьте ножки в соответствующие посадочные места. Несоответствующие ножки не защёлкнутся должным образом.
Шаг 2
Используйте отвёртку с крестообразным шлицем, чтобы вывернуть четыре винта длиной 4,5 мм, крепящих заднюю панель.
Шаг 3
Поместите присоску на заднюю панель как можно ближе к центру нижнего края.
Сильным и плавным усилием потяните за присоску, чтобы образовался зазор между задней панелью и рамкой.
Вставьте расширитель в образовавшийся зазор.
Шаг 4
Перемещайте расширитель вдоль нижнего края задней панели, чтобы освободить пластиковые защёлки.
Повторите процесс для левого и правого краёв, но остановитесь перед достижением верхнего края.
Шаг 5
Верхний край задней панели слегка приклеен к рамке.
Отогните верхнюю часть задней панели от рамки, чтобы разорвать клейкое соединение и освободить оставшиеся защёлки.
Если возникают трудности с отделением, используйте iOpener, фен или термофен, чтобы разогреть и ослабить клей.
Снимите заднюю панель.
При сборке выполните следующие действия:
Если вы используете оригинальную запасную заднюю панель Samsung, обязательно снимите все клейкие плёнки с панели перед фиксацией защёлок верхнего края.
Если вы повторно используете свою заднюю панель, можно применить подготовленную клейкую ленту для фиксации верхнего края, если существующий клей больше не прилипает.
Прекрасное время для включения ноутбука и проверки всех функций перед окончательной сборкой. Убедитесь, что ноутбук полностью выключен перед продолжением работы.
Шаг 6
Вставьте лопатку между рамкой и нижней частью разъёма кабеля аккумулятора.
Подденьте и отключите разъём кабеля аккумулятора.
Шаг 7
Если в вашем Galaxy Book отсутствует SSD формата 2280, пропустите следующие два шага.

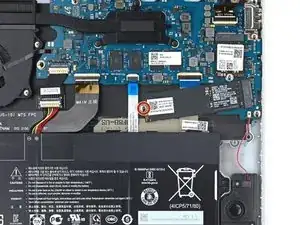

Используйте отвёртку с крестообразным шлицем, чтобы вывернуть винт длиной 3,5 мм, крепящий накопитель.
Шаг 8

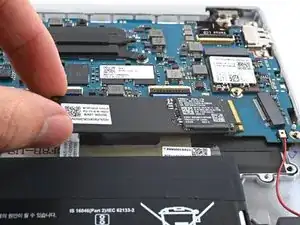

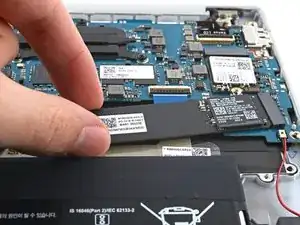

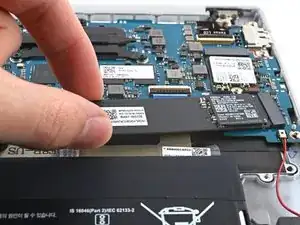

Незначительно приподнимите свободный конец накопителя и вытяните его прямо из разъёма на материнской плате.
Завершение
Чтобы собрать устройство, следуйте инструкциям в обратном порядке и выполняйте противоположные действия, например, «закрепите», а не «снимите». Пропускайте шаги, в которых используется нагрев и поддевание, и внимательно следите за маркерами 📌 по ходу работы.
Сдавайте электронные отходы в центр переработки, сертифицированный по стандартам R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Посетите наше сообщество Answers, чтобы получить помощь в устранении неисправностей.
