Замена узла динамика Samsung Galaxy Book Pro 360 15"

Перед началом выключите ноутбук и отключите его от питания.

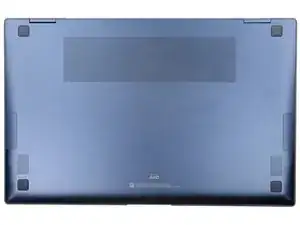

Закройте экран и положите ноутбук так, чтобы была видна задняя крышка, чтобы получить доступ к четырём резиновым ножкам.

Вставьте медиатор для вскрытия между задней крышкой и резиновой ножкой.

Подденьте медиатором и отожмите ножку от задней крышки.

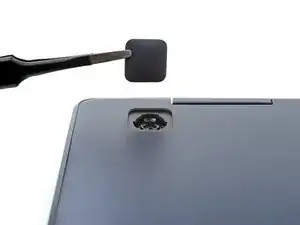

Используйте пинцет или пальцы, чтобы снять резиновую ножку.

Повторите этот процесс для остальных резиновых ножек.

Для этого ноутбука существуют два типа резиновых ножек. При сборке убедитесь, что верхние ножки обозначены "M4", а нижние — "M1".

Чтобы установить резиновую ножку обратно, совместите её с выемкой и надавите, пока она не зафиксируется.

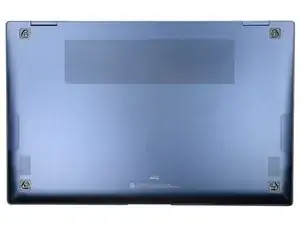

Отверткой Phillips удалите четыре винта 4.5 мм, закрепляющие заднюю крышку.

В ходе этого ремонта отслеживайте каждый винт и возвращайте его точно на то же место.

Прикрепите присоску к середине нижнего края задней крышки, как можно ближе к краю.

Резко и равномерно потяните за ручку, чтобы создать небольшой зазор между задней крышкой и рамой.

Это может потребовать значительной силы и нескольких попыток.

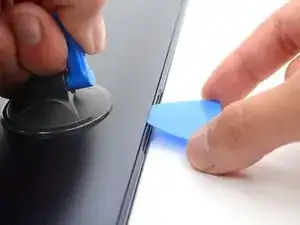

Вставьте медиатор для вскрытия в образовавшийся зазор.

Проведите медиатором вдоль нижнего края, чтобы освободить защёлки, крепящие заднюю крышку.

Продолжайте водить медиатором по периметру ноутбука, пока все защёлки, фиксирующие заднюю крышку, не будут освобождены.

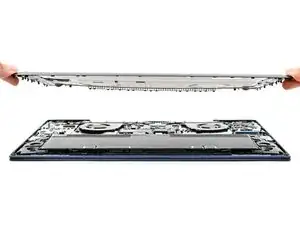

Поднимите заднюю крышку вверх и снимите её с ноутбука.

При повторной сборке это хорошая точка для включения ноутбука и проверки всех функций перед окончательной сборкой. Обязательно выключите ноутбук, прежде чем продолжить работу.

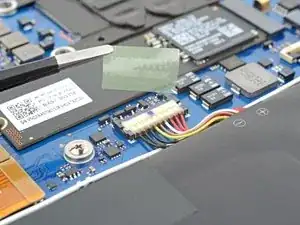

Используйте пинцет или пальцы, чтобы отодрать и снять ленту, закрывающую разъём батареи.

Отложите ленту. Вы повторно используете её при сборке.

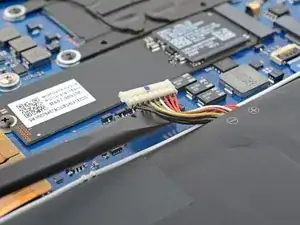

Вставьте плоский конец лопатки под кабели батареи как можно ближе к разъёму.

Осторожно подденьте и отсоедините разъём батареи от его гнезда.

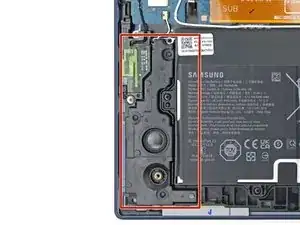

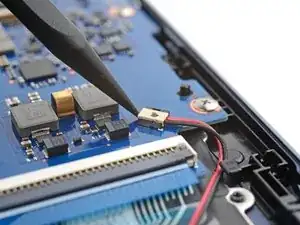

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём нижнего правого динамика от материнской платы.

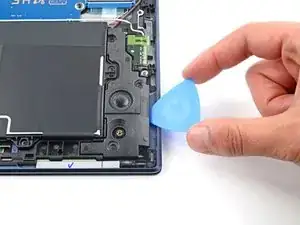

Вставьте медиатор между правым краем нижнего правого динамика и рамой.

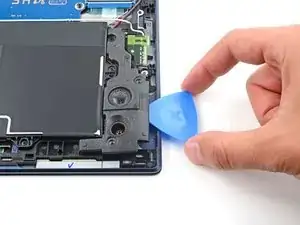

Подденьте медиатором, чтобы освободить динамик из его выемки.

Снимите динамик.

Повторите процедуру отсоединения кабеля и снятия для нижнего левого динамика.
