Замена датчика отпечатков пальцев Samsung Galaxy Book Pro 360 15"

Перед началом работы выключите ноутбук и отключите его от сети.

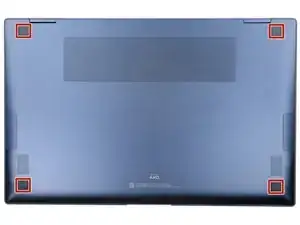

Закройте экран и положите ноутбук корпусом вниз, чтобы получить доступ к четырём резиновым ножкам.

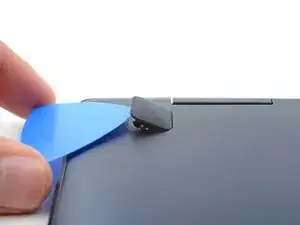

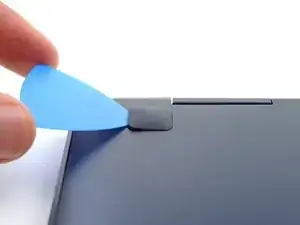

Вставьте пластиковую лопаточку между задней крышкой и резиновой ножкой.

Подденьте лопаточкой и отожмите ножку от задней крышки.

Используйте пинцет или пальцы, чтобы снять резиновую ножку.

Повторите этот процесс для остальных резиновых ножек.

Для этого ноутбука используются два типа резиновых ножек. При сборке убедитесь, что верхние ножки помечены как "M4", а нижние — как "M1".

Чтобы установить резиновую ножку обратно, совместите её с гнездом и нажмите вниз, пока она не зафиксируется.

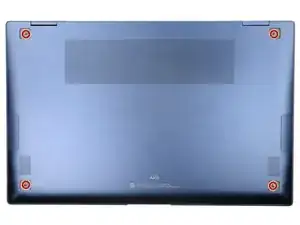

Отвинтите четыре винта Phillips длиной 4,5 мм, крепящие заднюю крышку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был извлечён.

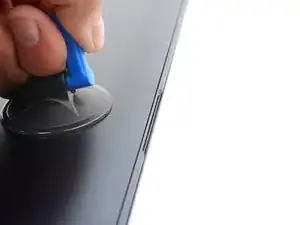

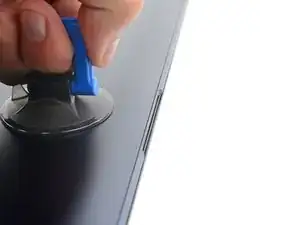

Прикрепите присоску к середине нижнего края задней крышки, как можно ближе к краю.

Сильной, равномерной тянущей силой поднимите ручку, чтобы создать небольшой зазор между задней крышкой и рамой.

Это может потребовать значительной силы и нескольких попыток.

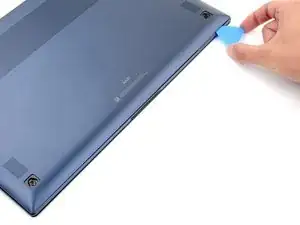

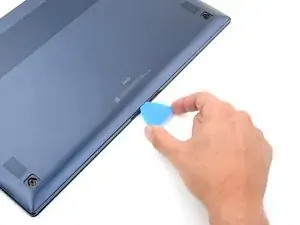

Вставьте пластиковую лопаточку в созданный зазор.

Проведите лопаточкой вдоль нижнего края, чтобы освободить защёлки, фиксирующие заднюю крышку.

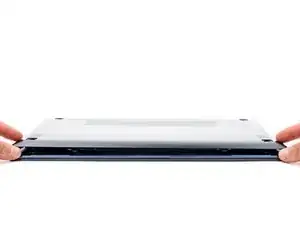

Продолжайте проводить лопаточкой по периметру ноутбука, пока все защёлки задней крышки не будут освобождены.

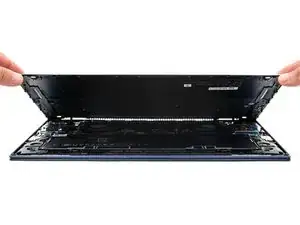

Поднимите заднюю крышку вверх и снимите её с ноутбука.

При сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательной герметизацией. Обязательно выключите ноутбук перед продолжением работы.

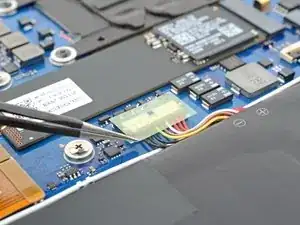

Используя пинцет или пальцы, осторожно оторвите и снимите ленту, закрывающую разъём аккумулятора.

Отложите ленту в сторону. Вы будете использовать её повторно при сборке.

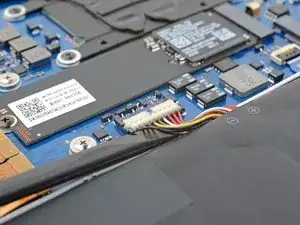

Вставьте плоский конец медиатора под кабели аккумулятора как можно ближе к разъёму.

Осторожно подденьте и отсоедините разъём аккумулятора от гнезда.

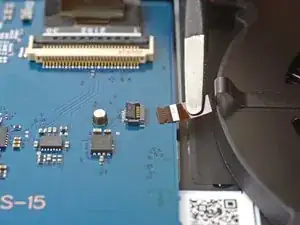

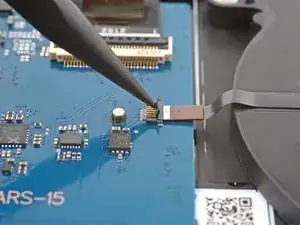

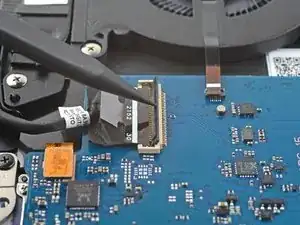

Используйте заострённый конец медиатора, чтобы приподнять фиксирующий язычок ZIF-разъёма кабеля вентилятора слева.

При сборке убедитесь, что все семь кабелей подключены к дочерней плате.

Схватите ярлычок кабеля левого вентилятора пинцетом и аккуратно вытяните кабель из гнезда.

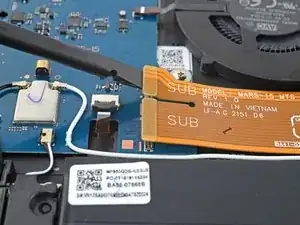

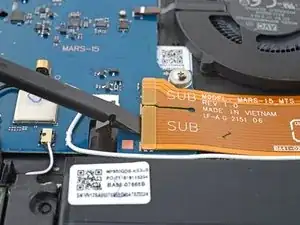

Используйте плоский конец медиатора, чтобы приподнять и отсоединить оба пресс-разъёма межплатного кабеля от дочерней платы.

Чтобы снова подключить пресс-разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться и получить необратимые повреждения.

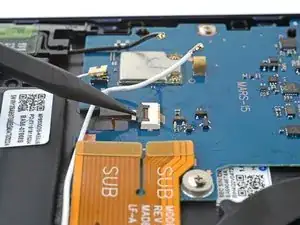

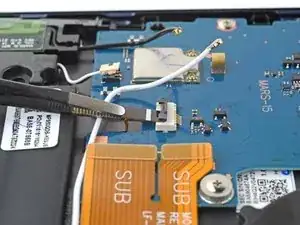

Используйте заострённый конец медиатора, чтобы приподнять и отсоединить разъём нижнего левого динамика от дочерней платы.

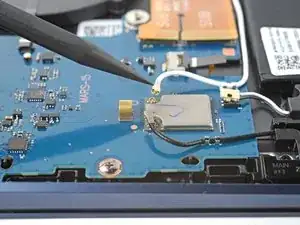

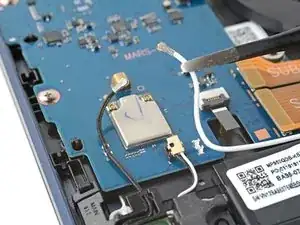

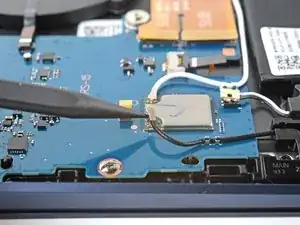

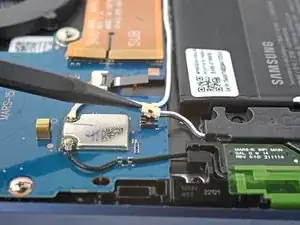

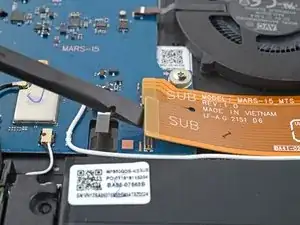

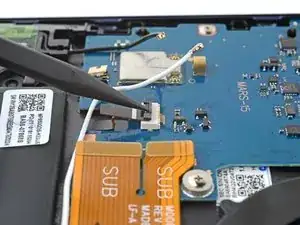

Вставьте заострённый конец медиатора под чёрный антенный кабель и сдвиньте его как можно ближе к разъёму.

Осторожно поднимите вертикально вверх, чтобы отсоединить антенну.

Разъём очень хрупкий и может легко сломаться при резком или сильном усилии.

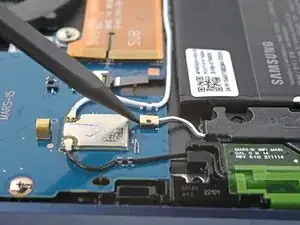

Повторите процедуру отключения для белого антенного кабеля.

Чтобы снова подключить коаксиальные разъёмы такого типа, совместите разъём с гнездом и надавите плоским концом медиатора. Разъём должен защёлкнуться на месте. Это может быть непросто и потребовать нескольких попыток.

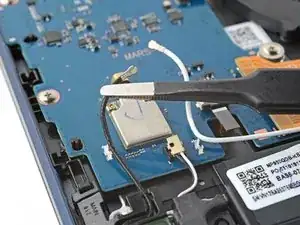

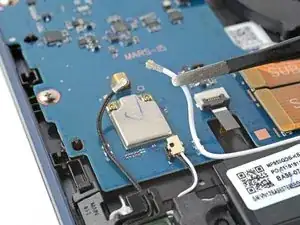

Используя пинцет или пальцы, поднимите чёрный и белый антенные кабели из их держателей на дочерней плате.

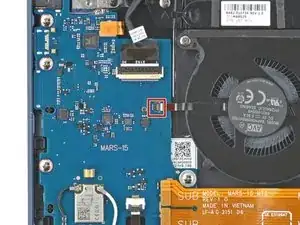

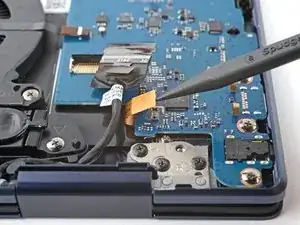

Используйте остроконечный конец лопатки, чтобы приподнять фиксирующую защёлку разъёма кабеля подсветки.

Захватите язычок кабеля подсветки пинцетом и аккуратно вытяните кабель из гнезда.

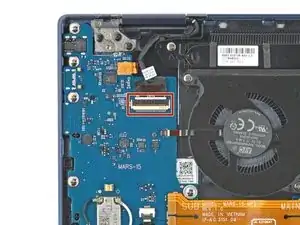

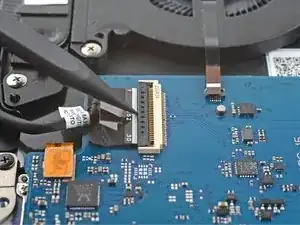

Используйте лопатку, чтобы приподнять фиксирующую защёлку ZIF-разъёма левого кабеля дисплея.

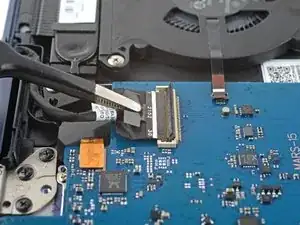

Захватите язычок левого кабеля дисплея пинцетом или пальцами и аккуратно вытяните кабель из гнезда.

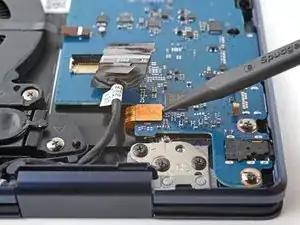

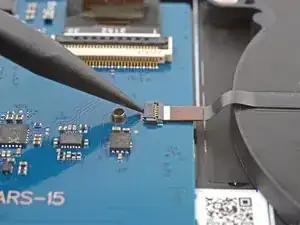

Используйте остроконечный конец лопатки, чтобы приподнять и отсоединить нажимной разъём датчика отпечатка пальца.

Используйте крестообразную отвёртку, чтобы выкрутить пять винтов 3.5 мм, фиксирующих дочернюю плату.

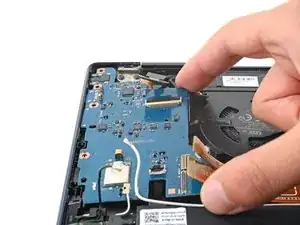

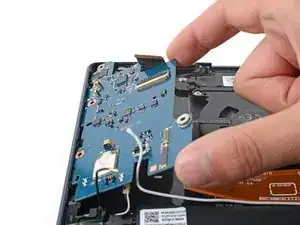

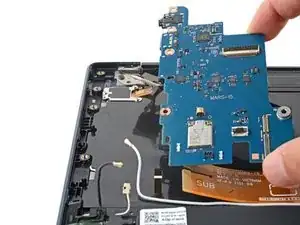

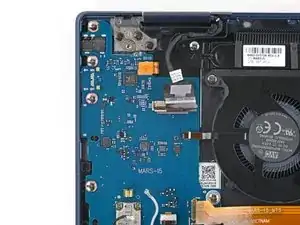

Поднимите правую сторону дочерней платы и потяните в сторону центра ноутбука, чтобы снять её.

При сборке:

Отодвиньте все кабели, подключённые к дочерней плате (дисплей, датчик отпечатка пальца, соединительный кабель, динамик, подсветка и антенны), чтобы они не оказались зажатые под платой при её повторной установке.

Вставляйте дочернюю плату под углом вниз, чтобы разъём для наушников, порт USB-C и слот памяти заняли свои посадочные места.

Перед фиксацией дочерней платы убедитесь, что направляющие штифты в рамке вошли в вырезы на плате.

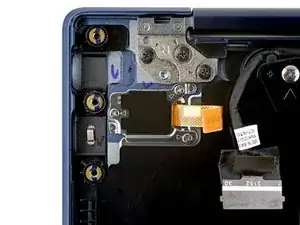

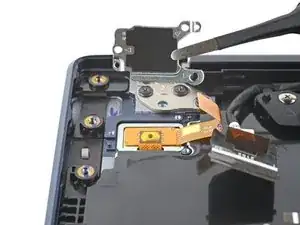

Используйте отвёртку Phillips #00, чтобы выкрутить три винта 2.5 мм, фиксирующих кронштейн датчика отпечатка пальца в верхнем левом углу ноутбука.

Снимите кронштейн датчика отпечатка пальца пинцетом или пальцами.

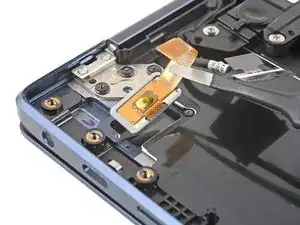

Снимите датчик отпечатка пальца пинцетом или пальцами.
