Замена радиатора в Samsung Galaxy Book Pro 360 15"

Перед началом работы выключите ноутбук и отключите его от сети.

Закройте экран и положите ноутбук задней крышкой вверх, чтобы получить доступ к четырём резиновым ножкам.

Вставьте разделительный инструмент между задней крышкой и резиновой ножкой.

Отжимайте ножку от крышки с помощью инструмента.

Используйте пинцет или пальцы, чтобы снять резиновую ножку.

Повторите эту процедуру для остальных резиновых ножек.

В этом ноутбуке используются два типа резиновых ножек. При сборке убедитесь, что верхние ножки помечены «M4», а нижние — «M1».

Чтобы установить резиновую ножку, совместите её с углублением и нажмите вниз до фиксации.

Используя отвёртку с крестообразным шлицем, удалите четыре винта длиной 4,5 мм, крепящих заднюю крышку.

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается строго на своё место.

Закрепите присоску в центре нижнего края задней крышки как можно ближе к краю.

Потяните за присоску с сильным и постоянным усилием, чтобы образовался небольшой зазор между задней крышкой и корпусом.

Для этого может потребоваться значительное усилие и несколько попыток.

Вставьте разделительный инструмент в образовавшийся зазор.

Перемещайте разделительный инструмент вдоль нижнего края, чтобы освободить защёлки, удерживающие заднюю крышку.

Продолжайте перемещать инструмент по периметру ноутбука, пока все защёлки, фиксирующие заднюю крышку, не будут освобождены.

Поднимите заднюю крышку вверх и в сторону, чтобы снять её.

Во время сборки перед окончательной герметизацией рекомендуется включить ноутбук и проверить все функции. Перед продолжением работы обязательно выключите ноутбук.

Используя пинцет или пальцы, отклейте и снимите ленту, закрывающую разъём аккумулятора.

Отложите ленту в сторону — вы будете использовать её при сборке.

Вставьте плоский конец лопатки под кабели аккумулятора как можно ближе к разъёму.

Аккуратно отожмите и отсоедините разъём аккумулятора от его гнезда.

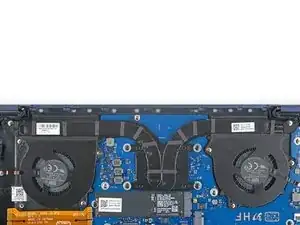

Используя отвёртку с крестообразным шлицем, удалите винты, крепящие радиатор:

Два винта длиной 3,5 мм

Четыре винта длиной 3,1 мм

При сборке обязательно закручивайте винты в крестообразном порядке: верхний левый, нижний правый, верхний правый, нижний левый.

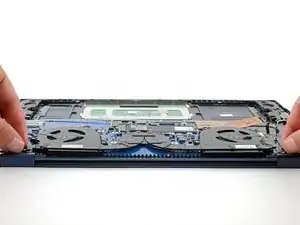

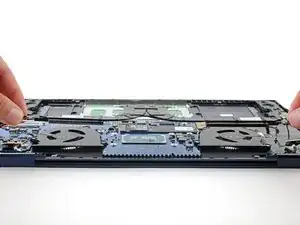

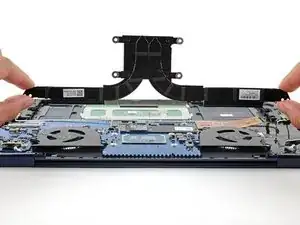

Поднимите радиатор прямо вверх и снимите его.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку радиатор слегка прикреплён к материнской плате термопастой.

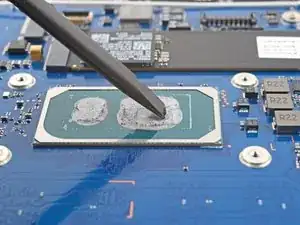

Аккуратно снимите старую термопасту с процессора и радиатора с помощью лопатки.

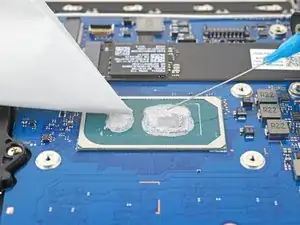

Удалите остатки термопасты изопропиловым спиртом и бумажным фильтром или салфеткой из микрофибры.

Нанесите новую термопасту на процессор перед сборкой.
